自動可変光アッテネータ (Automatic Variable Fiber Optical Attenuator)
（ATT-01A/ATT-02A）

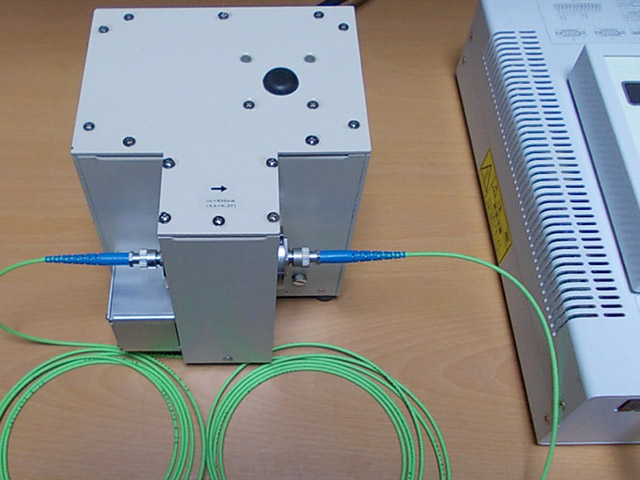

改良版ATT-01A 試作機（本体およびドライバ）

●概　要 (Overview)

大口径ポリマー/ポリマークラッドファイバを含むマルチモード光ファイバ
の伝送光を高確度で減衰させることのできる自動可変式光アッテネータです。
This is an automatically variable optical attenuator that can attenuate the transmission light
of a large-core-diameter multimode optical fiber with high accuracy.

●仕様 (Specification)

項　目		ATT-01A -1000	ATT-02A -1000	ATT-01A -200	ATT-02A -200
波長※1 (Wavelength)	-650	650±20 nm
	-850	850±30 nm
光コネクタ (Connector Type)		ＦＣ
対応光ファイバ ※2 (Compatible Fiber)		GOF / POF / PCS
ファイバコア径 (Core Dia.)		200um - 1000um		50um - 200um
適合開口数 (Numerical Aperture)		0.2 - 0.5		0.1 - 0.4
連続可変減衰量 (Variable range)		>30dB	>60dB	>30dB	>60dB
最大減衰量 (Max Attenuation)		>30dB	>60dB	>30dB	>60dB
減衰量設定分解能 (Resolution)		0.01dB
減衰量設定確度 (Accuracy)		±0.5dB
繰返し再現性 (Repeatability)		±0.1dB
最大入射光量 (Max Input Power)		20dBm
挿入損失 (InsertionLoss)		<1.5dB		<2dB
反射減衰量 (Return Loss)		＜-45dB
使用温度範囲 (Operating Temp.)		15℃ - 40℃ (No condensation) ※4
外部インタフェース (External interface)		RS-232C
付属品 (Control Accessories)		手元操作パネル (Control panel)
電源 (Power Supply)		AC100V、50/60Hz 2A
外形寸法、重量 (Dimension , Weight)		本体 (Body)		D130 x W125 x H127(mm) , 2.6Kg
		制御部 (Control Unit)		D160 x W260 x H70 (mm) , 2.4Kg
		操作パネル (Control Panel)		D85 x W135 x H25 (mm) , 0.6Kg

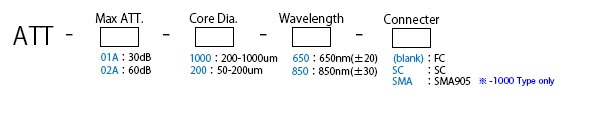

●オプション (Optional parts)

光入出力コネクタ (Support for other connectors)

標準ではFCコネクタでの入出力になります。

	FC/SC ※標準（Standard）		LC /MU　 ※対応停止中 (Suspended)
	SMA905		MOST ※コンバートコードで対応 (Use conversion code)
	F05(single/F07(dual) ※対応停止中 (Suspended)		SMI ※対応停止中 (Suspended)
