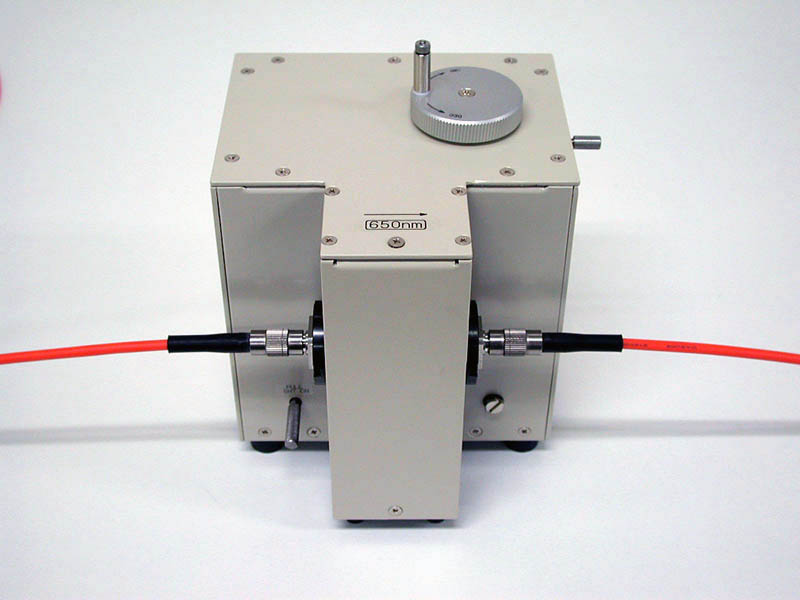

手動可変光アッテネータ (Manual Variable Fiber Optical Attenuator)
（ATT-01M / ATT-02M）

●概　要

大口径／大開口光ファイバの伝搬光を低損失かつ高分解能で減衰させることのできる、
インライン型の手動可変式光減衰器です。入射前後で励振状態が保持され、偏波状態
の依存しない設計であるため、マルチモード光通信での定量的な計測用途に最適です。

●仕様

型式 (Model No.)		ATT-01M -1000	ATT-02M -1000	ATT-01M -200	ATT-02M -200
波長※1 (Wavelength)	-650	650(±20) nm
	-810	810(±50) nm
	-850	850(±30）nm
光コネクタ (Connector Type)		FC / SC / SMA-905		FC / SC/ LC
対応光ファイバ ※2 (Compatible Fiber)		GOF / POF / PCS
ファイバコア径 (Core Dia.)		200um - 1000um		50um - 200um
光ファイバ開口数 (N.A.)		0.2 - 0.5		0.1 - 0.4
連続可変減衰量 (Variable range)		>30dB	>60dB	>30dB	>60dB
最大減衰量 (Max Attenuation)		>30dB	>60dB	>30dB	>60dB
減衰量設定分解能 (Resolution)		0.5dB (Scale) . 0.02 (Analog)
減衰量設定確度 (Accuracy)		±0.5dB
繰返し再現性 (Repeatability)		<0.8dB±0.5dB （スケール直読時）
最大入射光量 (Max Input Power)		20dBm
挿入損失 (InsertionLoss)		<1.5dB
反射減衰量 (Return Loss)		<-45dB ※3
使用温度範囲 (Operating Temp.)		15℃ - 40℃ (No Condensation) ※4
外形寸法 (Dimension)		L174mm x W110mm x H127mm
重量 (Weight)		2.4kg
※1 設計可能な波長範囲は360nm～1600nmです。広帯域（アクロマティック）の個別対応もいたします。 ※2 原則として、ご要望の光ファイバ素線に最適化した個体として製作いたします。 ※3 光コネクタ端面からのフレネル反射を除きます。 ※4 結露しないこと。

●オプション

光入出力コネクタ (Support for other connectors)

標準ではFCコネクタでの入出力になります。

	FC/SC ※標準（Standard）		LC /MU　 ※対応停止中 (Suspended)
	SMA905		MOST ※コンバートコードで対応 (Use conversion code)

機械式シャッター (Mechanical shutter)

手動式シャッターにより光入出力をON/OFFします。
Optical input can be turned on/off by adding an optional manual shutter.

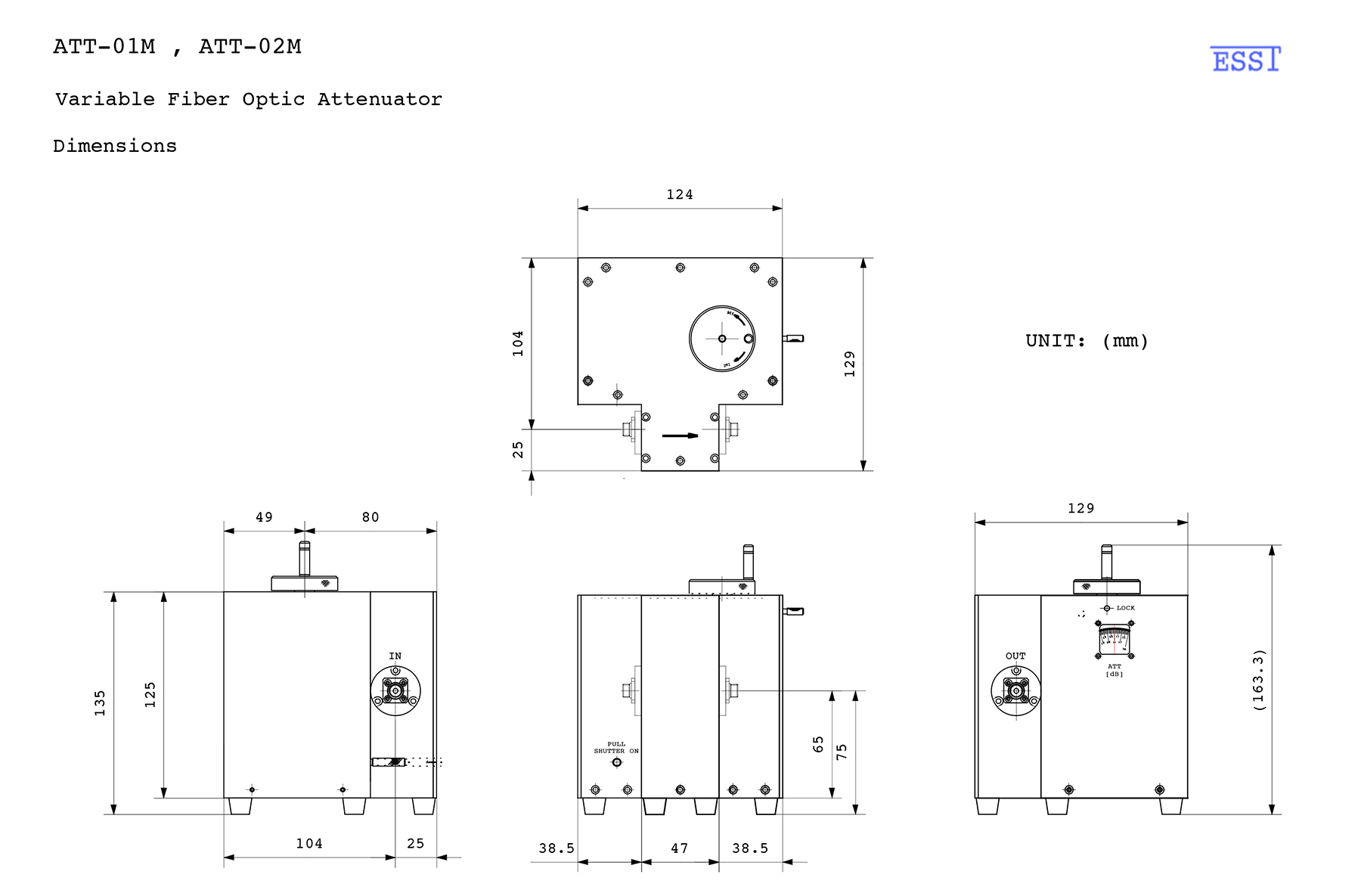

●外形寸法図　(Drawing)

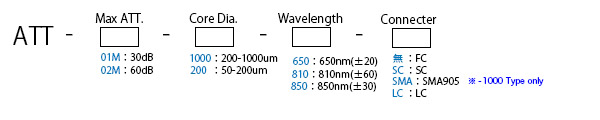

●型式選定表 (Order information)

＜例＞
ATT-01M-1000-810 （減衰量30dB、コア径200-980um、波長810nm）
ATT-02M-200-650-SC （減衰量60dB、コア径50-200um、波長650nm、コネクタをSCに変更）

●カタログ

　カタログ（再整備中：2024/09/03）
