手動可変光アッテネータ （簡易型）［ATT-S1／ATT-S2］



ATT-S1 ATT-S2
ATT-S1型 ATT-S2型


●概　要

大口径のマルチモード光ファイバに対応した、手動可変方式の光アッテネータです。
後方反射が小さい構造であり、高出力パルス光の正確な波形補足等に好適です。


●仕 様


項　目
ATT-S1-1000
 ATT-S2-1000
（開発中）
 ATT-S1-200
 ATT-S2-200
（開発中）
波長帯
※1		 ***（数字） （狭線幅：ご指定波長専用）
VIS
430nm to 670nm
NIR
750nm to 950nm
NIR2
850nm to 1600nm
対応光コネクタ
FC/SC/SMA905D
FC/SC
対応光ファイバ ※2
SI / GI型マルチモード光ファイバ
対応コア径
200um to 1000um
50um to 200um
光ファイバ開口数 (N.A.)
0.2 to 0.5
0.1 to 0.4
連続可変減衰量
>30dB
>55dB
>30dB
>55dB
可変方式
遮光拡散
二重スリット
遮光拡散
二重スリット
最大入射光量 30dBm ※2
挿入損失 ※3
< 1.5dB（ＮＡ=0.37、コア径200um）
< 1.5dB（ＮＡ=0.37、コア径200um）
< 1dB　（ＮＡ=0.5、コア径0.98mm）
< 2dB　（ＮＡ=0.25、コア径50mm）
反射減衰量 ※3
< -40dB
< -40dB
使用温度範囲
15℃〜40℃（結露なきこと）
外形寸法・重量
L100mm×W45mm×H55mm 約480g　
価 格
営業部までお問合わせください。
※1 複数のレーザラインでご使用の場合、各々の中心波長をお知らせください。
※2 N.A.＞0.2にて
※3 対応波長帯における代表値となります。ご使用波長での数値は個別にご提示いたします。




●オプション


光入出力コネクタ（変換ファイバ）

標準ではFCコネクタの入出力になります。他種コネクタへの交換や変換用の各種マルチ
モードファイバを用いたコンバートコードの製作も承ります。


FC（標準） /SC SMA905型

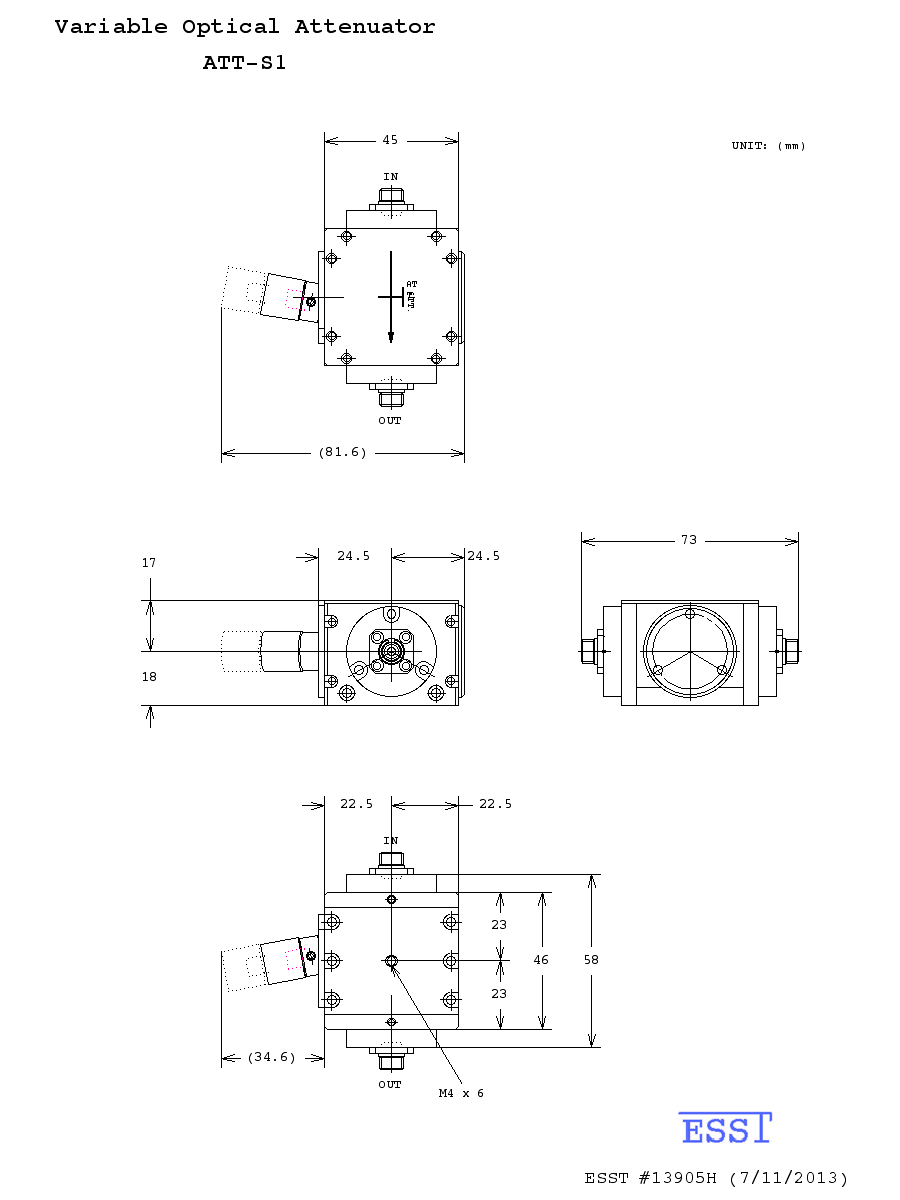

●外形寸法図　単位：ｍｍ

ATT-S1 準備中です
ATT-S1型 ATT-S2型

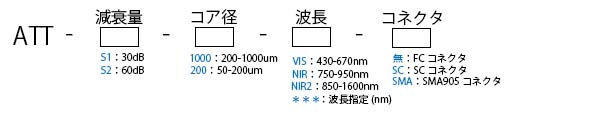

●型式選定表
＜例＞
ATT-S1-1000-VIS（減衰量30dB、コア径200-1000um、波長430-670nm）
ATT-S2-200-650-SC（減衰量60dB、コア径50-200um、波長650nm、コネクタをSCコネクタに変更）
