LD電源（精密定電流電源）

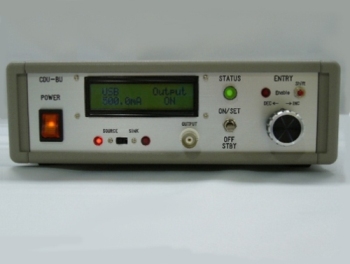

特徴・USBインターフェイス搭載・駆動極性は両極対応・充実した素子保護機能・スタンバイ機能つき・ローノイズ	CDU-B-1-U型
・概　要・仕　様・型　式・オプション・カタログ

●概　要

本機は、半導体レーザ（LD）駆動時の立上げ、立下げをスイープさせ LDに負担をかけず電流を
流すことのできる低ノイズ電源です。必要最低限の機能に限定し、低価格が可能となりました。
光半導体駆動用に開発しましたが、光半導体駆動以外の用途で各分野の研究開発での評価用電源
や生産ラインの特性試験システム用電源としてもお使いいただけます。
最大電流値によって３機種をご用意いたしました。

●仕様

	型　番	CDU-B option1	CDU-B option2	CDU-B option3	備　　考
制御系	電流出力範囲	500ｍA	50ｍA	5000μA
	分解能	100μA	10μA	1μA
	出力電圧	8V max(無負荷時) 　7V以上（最大電流出力時）
	駆動極性 ※1	＋/－両極性
	駆動方式	定電流（ACC)　連続出力
	出力モード	出力モードおよびスタンバイモード
	セットリングタイム	100ms　max
	安定度	±（0.08％rdg+2digit）
		±（0.04％rdg+1digit）			@25℃
保護機能	AC系	断検出、出力シャットダウン　※2
	DC系	電圧低下監視　※2
	過電流	設定値に連動した過電流リミット
	出力系	断検出、リレーによる出力短絡　※3
環境	温度	5℃～40℃			設置環境
	湿度	常湿　結露なきこと			設置環境
その他	付属品	接続ケーブル　同軸ケーブル※4 ACケーブル　1本			50/60Hz
	電　　源	AC100V±10％			50/60Hz
	消費電力	30VA　max
	外形寸法	W210×H72×D230（mm）			部品飛出し含まず
	重　　量	3.5kg
	価　　格	オープンプライス
	保障期間	1年間
	補　足	※1　BNCの中心導体極性。＋吐き出し(Source) / - 吸い込み(sink)の切替。 ※2　アラーム処理 ※3　アラームとして処理された場合、電源再投入のみ復帰します。 ※4　接続ケーブルは長さ、コネクタ変更可能ですのでお問い合わせください。　価格、その他詳細仕様や御要望につきましてはお問い合わせください。

●型　式

型　番			オプション
CDU	- B	-	□	-	□
			①		②	①	最大電流値　1：500ｍA 　2：50ｍA 　3：5000uA
						②	USBの有無　U：USB有　空欄：USB無
						例	電流500ｍA、USBなし　CDU-B-1 電流50ｍA、USBあり　CDU-B-2-U

●オプション

通信制御（USBインターフェイス　型番：-U)

パソコンにて制御するためにUSBインターフェイスを設けました。
特別なインターフェイスカードを搭載することなくデータ取り込みも容易になります。
USBケーブルは別売になります。

ソフトウェア

現在、標準ソフトを準備しております。
お客様のご使用用途に適したソフトウェアなどご提案、またお客様のご要望がござい
承ります。

校正証明書(体系図付）

ご注文時以外にも適宜、承ります。

●外形寸法図　単位：mm

整備中です。

●カタログ

CDU-B

（準備中です）
