特徴
・USBインターフェイス搭載
・白金、サーミスタセンサーに対応
白金センサー Pt100
サーミスタセンサー 抵抗値設定制御
・PID連続制御によるなめらかな温度制御
・センサー異常チェック機能つき
|
|
・概 要
・仕 様
・型 式
・オプション
・カタログ
|

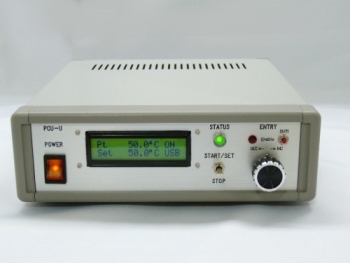

本器は、温度制御を目的としたペルチェ制御ユニットです。本ユニットはPID連続制御で温度を
制御しますのでオンオフ制御と異なり滑らかな温度制御が可能であり、温度変化がノイズを発生
するような機器の温度安定化に適しています。
対応センサーとして、白金センサー（Pt100）を基本仕様としていますが、サーミスタを用いた
抵抗値制御も選択することができます。電子冷却型検出器等に用いることができます。
また、USBインターフェイスを搭載（オプション）できますので、パソコン側に特別なインター
フェイスを搭載することなく自動計測やデータ処理が行えます。
|
| -20℃～+120℃ |
180Ω～10KΩ |
|
| 0.1℃ |
0.1KΩ |
|
| 白金 |
サーミスタ |
|
| PID連続制御（定電流BTL出力） |
|
| 3A／8V max |
定電流制御のため
電流値が優先されます。 |
| ±0.4℃(±0.2℃ at25℃) |
±0.4KΩ(±0.2KΩ at25℃) |
制度にはセンサー誤差は
含まれておりません。 |
| センサー断および短絡チェック |
|
| |
|
| |
|
| 5℃～40℃
|
設置環境 |
| 常湿 結露なきこと |
設置環境 |
| AC100V±10％ |
50/60Hz |
接続ケーブル2ｍ(片側12ピン）
ACケーブル |
|
| 120VA max |
|
| W210×H72×D230（mm） |
部品飛び出し含まず |
| 約3kg |
|
| オープンプライス |
|
| 1年間 |
|
価格、その他詳細仕様や御要望につきましてはお問い合わせください。
|
|
|
|
| PCU |
- |
□
|
-
|
□
|
|
|
|
|
|
①
|
|
②
|
① |
センサーの種類 1：白金 2：サーミスタ |
|
|
|
|
|
|
② |
USBの有無 U：USB有 空欄：USB無 |
|
|
|
|
|
|
例 |
白金センサー仕様、USBなし TCU-1
サーミスタ仕様、USBあり CDU-2-U |
|
|
パソコンにて制御するためにUSBインターフェイスを設けました。
特別なインターフェイスカードを搭載することなくデータ取り込みも容易になります。
USBケーブルは別売になります。 |
現在、標準ソフトを準備しております。
お客様のご使用用途に適したソフトウェアなどご提案、またお客様のご要望がございましたら承ります。
|
PCU-P(T) （準備中です） |
|
