光合波器／分波器（ダイクロイック光ファイバーカプラ）

●概　要

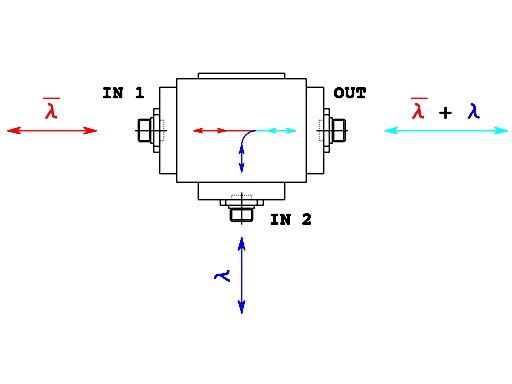

本器は、光ファイバ上の伝搬光を波長分離したり異なる波長の伝搬光を合流
させることのできるダイクロイック式の光ファイバーカプラです。
複数波長の混合や、HP/LPフィルタとして波長分離に用いることができます。
マルチモード光ファイバ全般で使用できます。

●仕　様

項　　目	DFC-3PF-(λ)-1000	DFC-3PF-(λ)-500	DFC-3PF-(λ)-200
入出射コア径 ※1	500um <= D <= 1000um	100um <= D < 500um	50um <= D < 100um
光ファイバ開口数	0.3 to 0.5	0.2 to 0.4	0.2 to 0.25
適合光コネクタ	FC ※4
分離波長 (λ)※2	450/550/600/650/800/850/900/1000/1200nm
使用可能波長	380nm to 1600nm
分岐部過剰損失※3	<1.5dB (R) , <2dB (T)
総合結合損失※3	<3dB (R , T)
反射減衰量※3	<-40dB
価　格	（お手数ですが営業部宛ご確認ください）
補　足	※1　原則として入射用光ファイバと同一の光ファイバをご使用ください。 ※2　分離波長をご指定下さい。任意波長での製作も承ります。 ※3　入出力同一ファイバ使用の場合の平均値。 ※4　SC（MU/LC/SMA905）コネクタ対応も可能です。その他、詳細仕様や御要望につきましてはお問い合わせください。

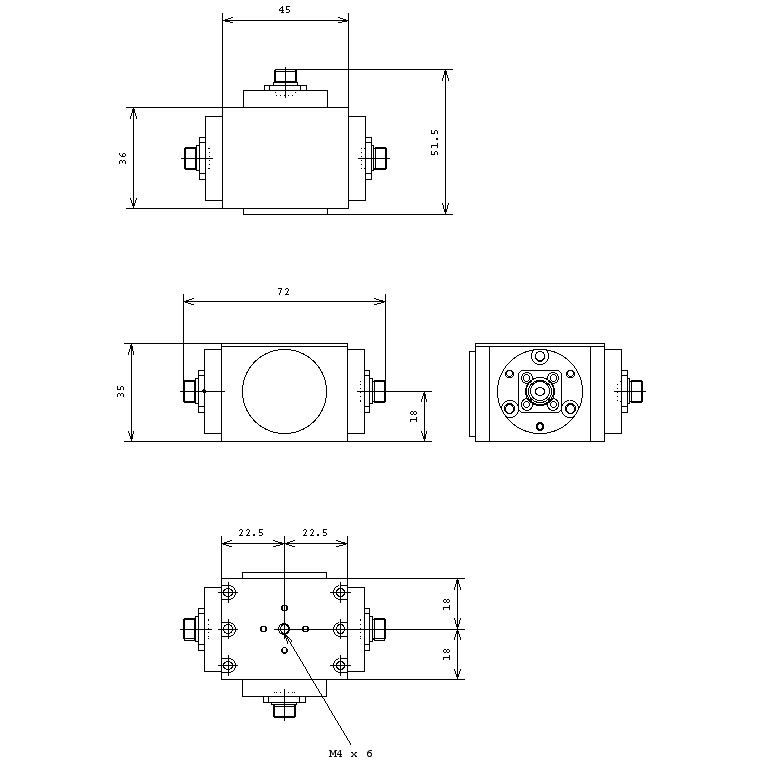

●外形寸法図　単位：mm
