光合分波器（マルチモード光ファイバコンバイナ）※開発中

●概　要

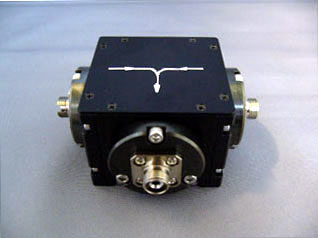

本機は、２本（Ｎ本）の光ファイバ伝搬光を合流し再び１本の光ファイバに
結合させることのできる光合波器（ミキサー／コンバイナ）です。
同一波長・偏波面で古典公理下での効率を限界に近づけようとするものです。
一般的な合分波には3dB光カプラをご使用ください。

●仕　様（暫定仕様）※本器は現在改善中です

項　目	FM3PF-VIS-1000	FM3PF-NIR-1000	FM3PF-VIS-500	FM3PF-NIR-500
入射コア径	0.5mm～1mm		100um～500um
出射コア径	～1mm		～500um
入力開口数	0.1～0.5		0.1～0.4
開口変換率	>1.4
適合光コネクタ	FC ※3
使用可能波長 ※1	380nm～780nm	780nm～1600nm	380nm～780nm	780nm～1600nm
合波損失	<2dB
過剰損失※2	<1.5dB	<2dB	<2dB	<2dB
反射減衰量※2	<-45dB		<-45dB
偏波依存変動	<0.2dB		<0.2dB
補　足	※1　個別波長のご指定も承ります ※2　入出力同一ファイバ使用にの場合の平均値です。ラグランジェ損失は含みません。 ※3　SC（MU/LC/SMA）コネクタ対応も可能ですその他、詳細仕様や御要望につきましてはお問い合わせください。

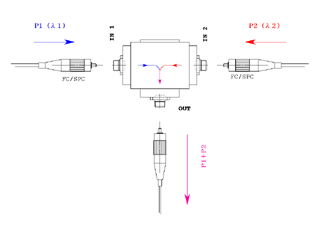

●外形寸法図　単位：mm

●カタログ
