光ファイバーベンチ（フィルタベンチ）

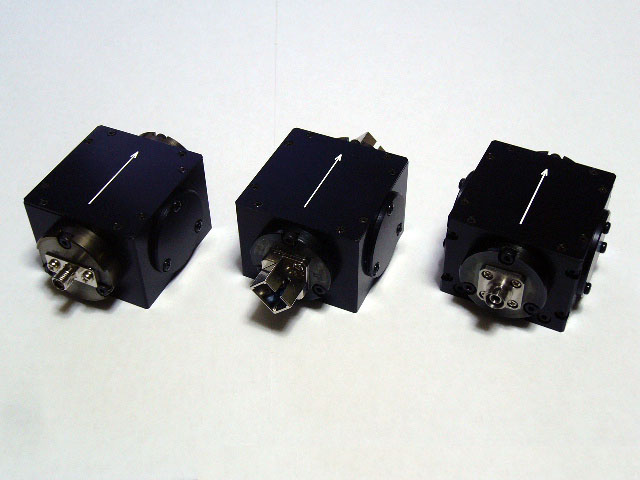

ファイバーベンチ

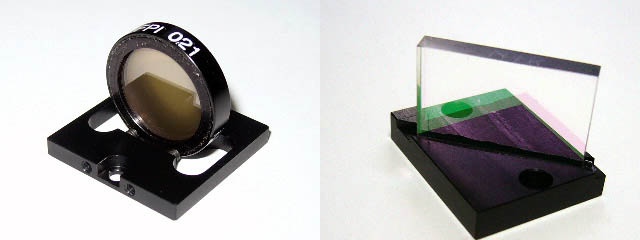

ファイバベンチ フィルタホルダ


●概　要

光ファイバ線路上に任意の光学フィルタを低挿入損失で入れることができます。
直径25mm、厚さ16mmまでの各種光学部品を簡易ホルダを用いて装着可能です。



●仕　様

項　目 FB-2PF
-1000-VIS		 FB-2PF
-1000-NIR		 FB-2PF
-1000-NIR2		 FB-2PF
-500-VIS		 FB-2PF
-500-NIR		 FB-2PF
-500-NIR2
入射コア径 0.5mm〜1.5mm 100um〜500um
出射コア径 〜1.5mm 〜500um
光ファイバ開口数 0.2〜0.5 0.2〜0.43
適合光コネクタ FC ※4
装填素子寸法 縦横：10mm〜25.4mm （円形または四角形）、　厚：〜16mm
波長帯 ※1
380nm -
780nm
600nm-
1050nm
750nm-
1650nm
380nm -
780nm
600nm-
1050nm
750nm-
1650nm
挿入損失※3 ---
結合損失※2
<1.5dB
<1.5dB
<1.5dB
<1.5dB
反射減衰量※3 TBD TBD
偏波依存変動 ※3 TBD TBD
価　格 （営業部宛お問い合わせ下さい）
補　足

※1　個別波長のご指定も承ります
※2　入出力同一ファイバ使用の場合のベンチ性能平均値です
※3　装填するフィルタの種類、諸元に依存します。
※4　SC。SMA系各種コネクタ対応も可能です

その他、詳細仕様や御要望につきましてはお問い合わせください。
