実体顕微鏡ユニット／顕微鏡スタンド


●概 要

高い剛性と省スペースを志向した実体顕微鏡用スタンドです。
各社の顕微鏡フォーカスマウントを固定することができます。

●構成及び仕様

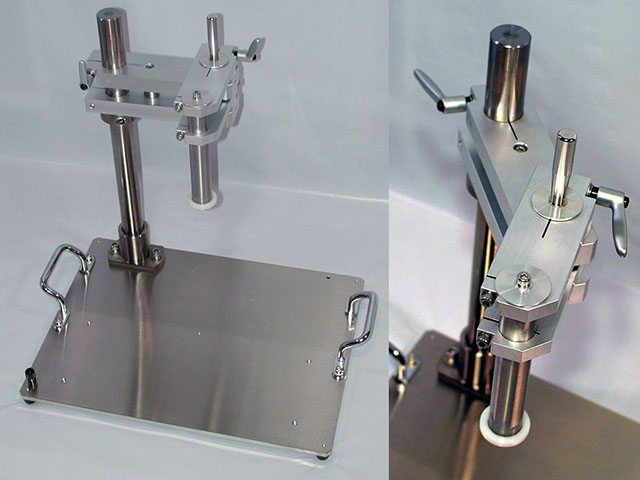

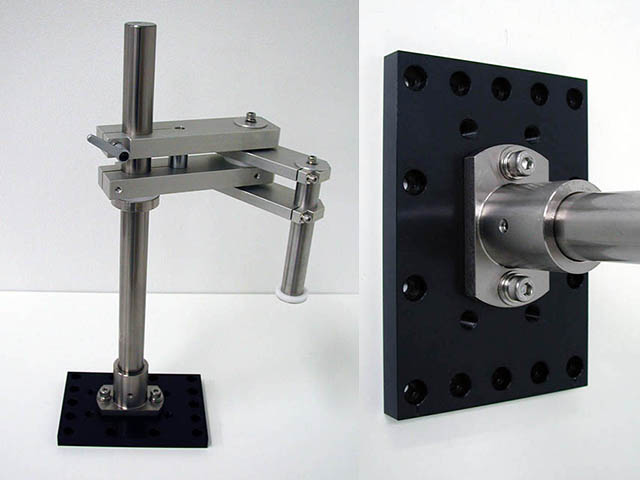

顕微鏡スタンド（標準）
型　式 SS-30-24.5-1 SS-30-24.5-2
SS-30-24.5-3

顕微鏡ﾏｳﾝﾄ基本軸径 24.5 mm　※注1
主軸寸法・固定ﾎﾞﾂﾄ φ30mm×450mm　M8（2箇所）
最大軸間距離※2 205mm
定盤（ﾍﾞｰｽ）寸法 W420mm×D300mm （定盤なし） W175mm×D125mm
定盤／処理、据付 高力Al板／Al M8 (2箇所) M6/P=25mm
対応ﾌﾟﾛｰﾊﾞｰ SP-2E（簡易型） SP-2/SP-3 （指定なし）
全備重量 9.8kg 4.3kg 4.8kg
補　足

※1 系列マウント軸径（17／24.5/30／32mm）ほか、洗濯できます。
※2 主軸と顕微鏡フォーカスマウント固定軸間の距離の最大値。

　その他、詳細仕様や御要望につきましては お問い合わせください。

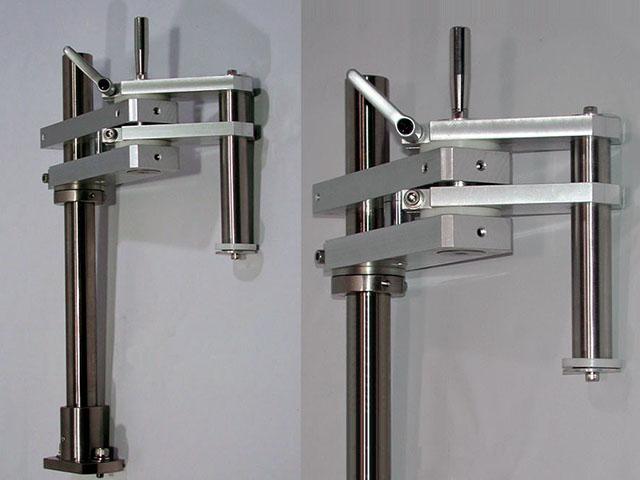

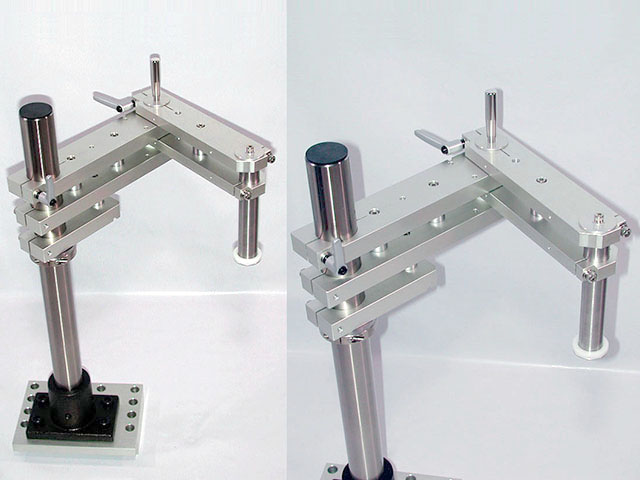

顕微鏡スタンド（大型/特型）
型　式 SS-40-(24.5)-3 SS-40-(24.5)-4
（特型）
  高剛性対応
顕微鏡マウント軸径 24.5 - 35mm　※注1
主軸寸法・固定ボルト φ40mm×500mm　M10（4箇所） 高倍率対応※3
最大軸間距離※2 380mm
対応ピッチ／据付ネジ 50mm / M6 Grid 　1 in / 1/4-20 Grid
ベース寸法 W175mm×D125mm
全備重量 8.9kg
補　足

※1 JIS系列のマウント軸径（17／30／32mm）があります。
※2 主軸と顕微鏡フォーカスマウント固定軸間の距離の最大値。　
※3 フォーカスマウントの固定方式を変更し視野の安定を確保する改造です。　

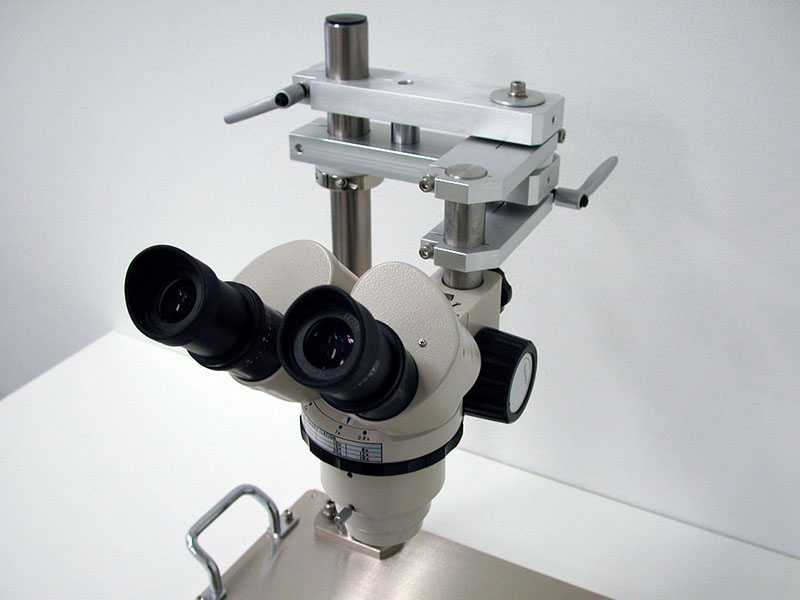

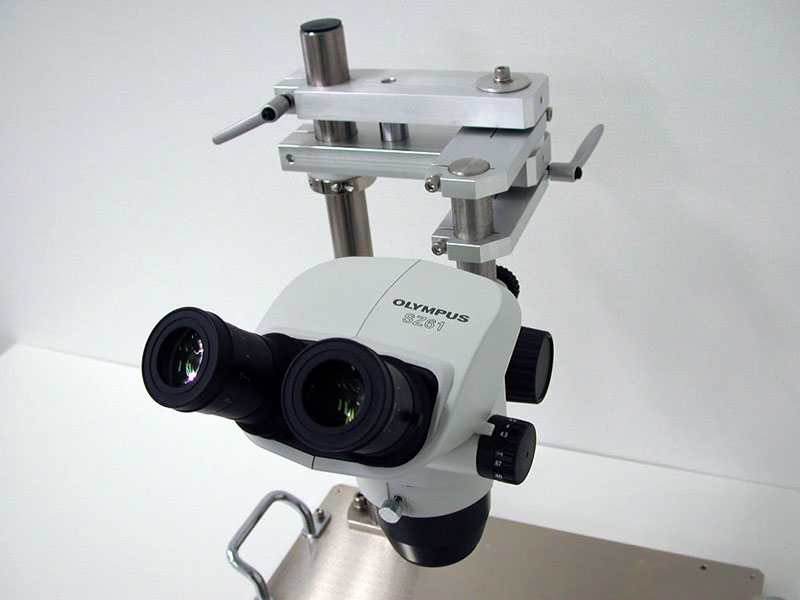

実体顕微鏡実装例
型　式 ※1 SU-30-SMZ445-1 SU-30-SMZ745-1
SU-30-SZ61-1

- SU-30-SZ-61
顕微鏡スタンド型式 SS-30-24.5
顕微鏡型式 ※2
SMZ / SMZ445（ニコン）
SMZ745（ニコン）
SZ-61（オリンパス）
対物ズーム範囲
0.8×〜3.5×
0.8×〜5×
0.8×〜4.5×

総合倍率　※注3

 8×〜35×

8×〜50×

 8×〜45×
顕微鏡マウント軸径 24.5mm　※注4
定盤寸法 420mm×300mm
定盤型式 SB-FP-2
定盤材質 　高力アルミ合金
全備重量 8.4kg 8.6kg 8.2kg
補　足

※1　型番末尾　-2型は設置定盤が含まれません。-3型は格子定盤対応型です。
※2　上記以外のメーカー、機種の取付も可能です。マウント軸径をご確認ください。
※3　接眼レンズ：10×時の基本倍率です。
※4　他系列マウント軸径（17／30／32mm）への変更もできます。

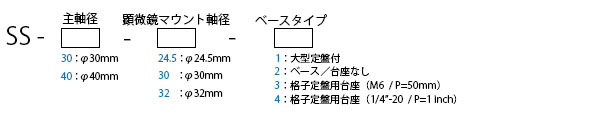

●型式選定表


○実体顕微鏡スタンド　（スタンドのみ）
SS-30/40


＜例＞ SS-40-24.5-3　（顕微鏡マウント軸径24.5mm、50mm格子M6定盤）
