| ●概 要 (Overview) |
| 計測器とプローバーの接続において多用される、変換コネクタやアダプタ類です。 Conversion connectors and adapters that are frequently used for connecting measuring instruments and probers. |
| ●仕 様 (Specifications) |

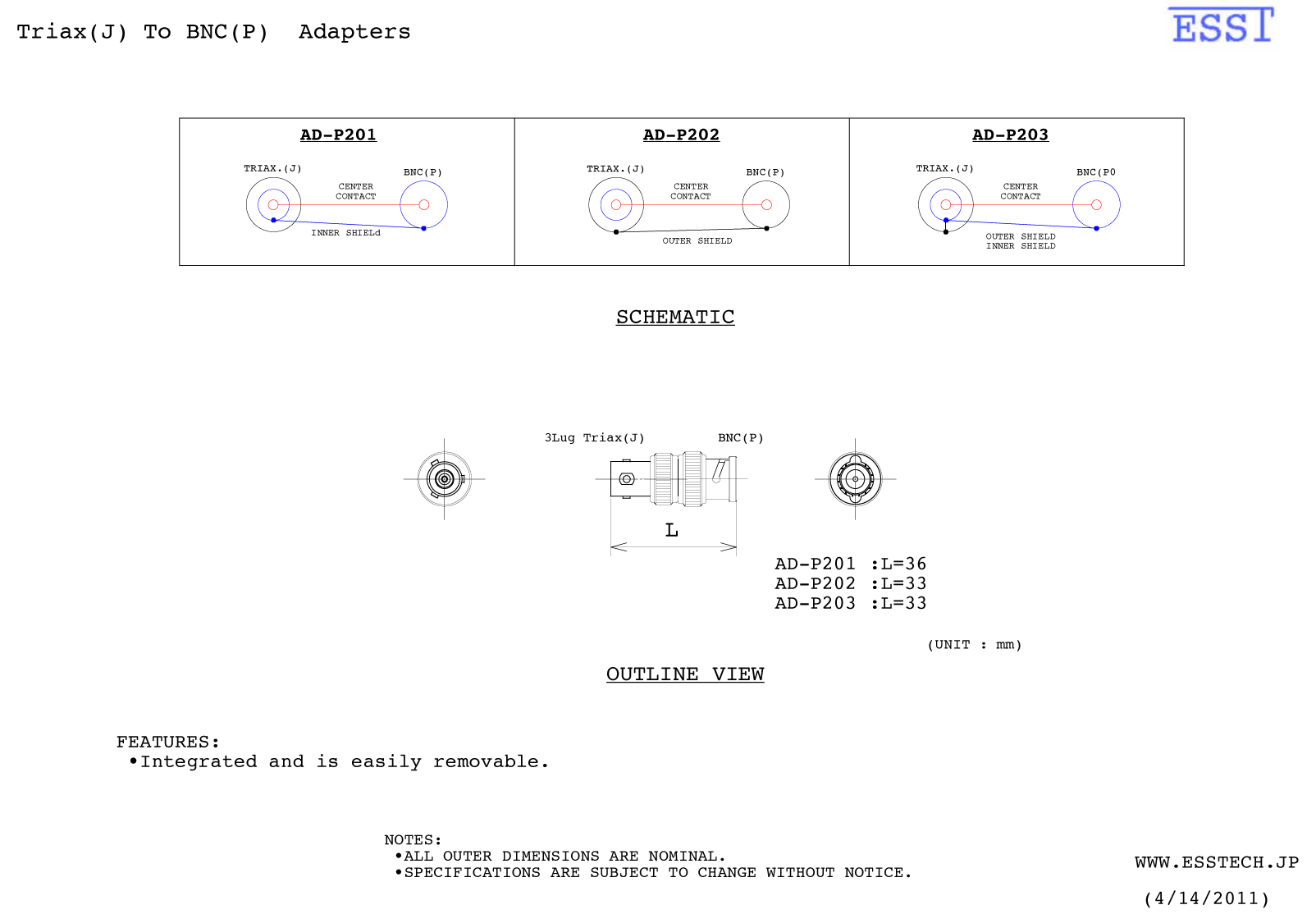

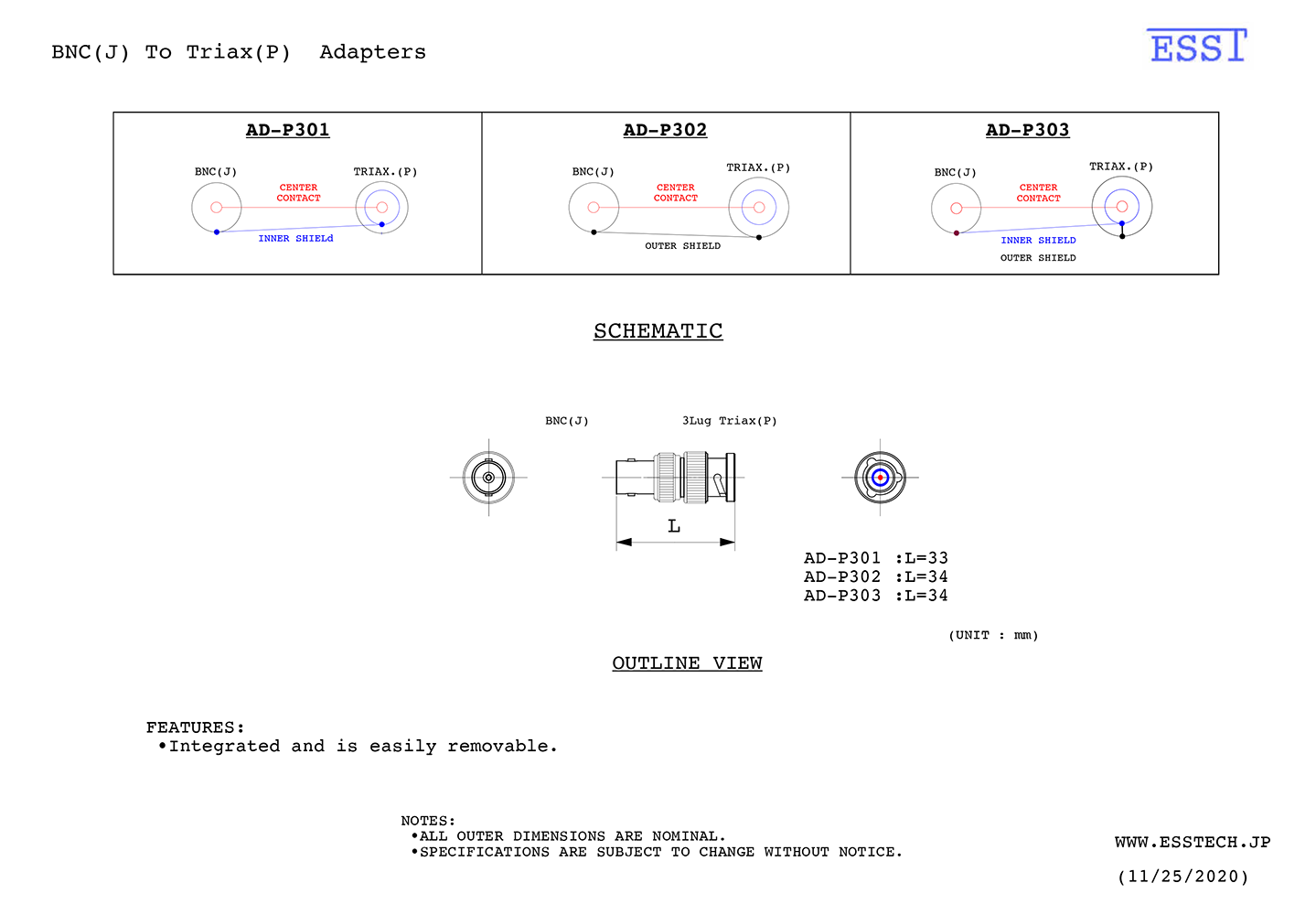

| ●Triax.<--> BNC 変換アダプタ［プラグイン型 ］ (Plug type Conversion Adapter) |
| 仕 様 値 (Specification Value) | 備 考 (Note) | ||||||
|
型格 (Model No.) |
AD-P201
|
AD-P202 |
AD-P203 |
AD-P301 |
AD-P302 |
AD-P303 |
|
入力側コネクタ (Input side) |
3Lug Triax.(Jack) |
BNC(Jack) |
|||||
出力側コネクタ (Output side) |
BNC(Plug) |
3Lug Triax.(Plug) |
|||||
|
結 線 (Wiring) |
 |
 |
(See drawings for details.) |
||||

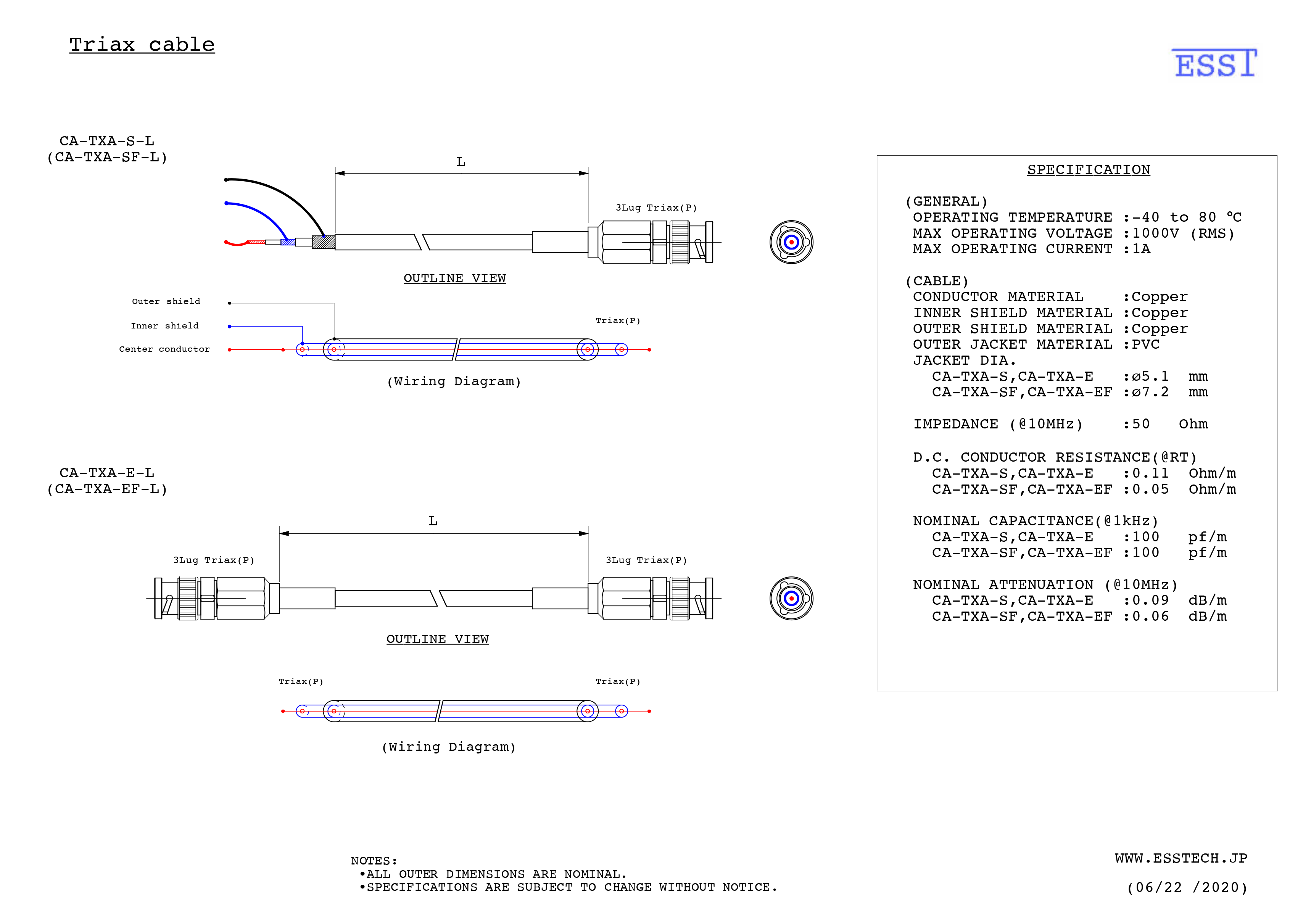

| ●Triax.ケーブル (Triaxial cable) |
| 仕 様 値 (Specification Value) | 備 考 (Note) | ||||
|
型格 (Model No.) |
CA-TXA-E-1.5
|
CA-TXA-E-(L) |
CA-TXA-S-1.5 |
CA-TXA-S-(L) |
**は長さ（ｍ）をご指定ください。 (** indicates the cable lengt.h) |
特性ｲﾝﾋﾟｰﾀﾞﾝｽ (Impedance) |
50±2Ω | @10MHz | |||
導体抵抗 (Resistance) |
< 105 (Ω/km) | @20℃ | |||
絶縁抵抗 (Ins. resistance) |
> 1 (GΩ·km) | 試験電圧：AC1000V/分 | |||
静電容量 (Capacitance) |
100±5 (pF/m) | @1kHz | |||
減衰量 (Attenuation) |
< 98 (dB/km) | @10MHz | |||
ｹｰﾌﾞﾙ長さ(L) (Cable Length) |
1.5m | 0.5 - 3ｍ | 1.5ｍ | 0.5ｍ - 3ｍ | 0.1ｍ刻みにてご指定ください。 (Specify in 0.1m increments.) |
|
コネクタ種類 (Connector) |
Triax. plug - Triax. plug | Triax. plug - Bare cable |
Plug : 3Lug Triax Type A | ||
結 線 (Wiring) |
 |
(See drawings for details.) | |||
|
補 足 (Remarks) |
上記は標準ケーブルの芯線部における仕様数値です。 |
||||
| ●SSMA<--> SMA 変換アダプタ［プラグイン型 ］ (Plug type SSMA Conversion Adapter) |
| 仕 様 値 (Specification Value) | 備 考 (Note) | |
型格 (Model No.) |
AD-P-SSMA |
SMA Male to SSMA Female |
特性ｲﾝﾋﾟｰﾀﾞﾝｽ (Impedance) |
(50Ω) |
|
耐圧 (Withstanding V) |
750 VRMS , MIN |
|
入力側コネクタ (Input side) |
SSMA(Jack) |
|
出力側コネクタ (Output side) |
SMA(Plug) |
|
補 足 (Remarks) |
|
|
