●多穴ホルダー (Height adjustment spacers.) |
|||
|---|---|---|---|
| プローブヘッドの取付位置を大きく可変することができるスペーサです。 様々な高さの試料面に対し柔軟なポジショナー対応が可能となります。 |
|||
 |
 |
||

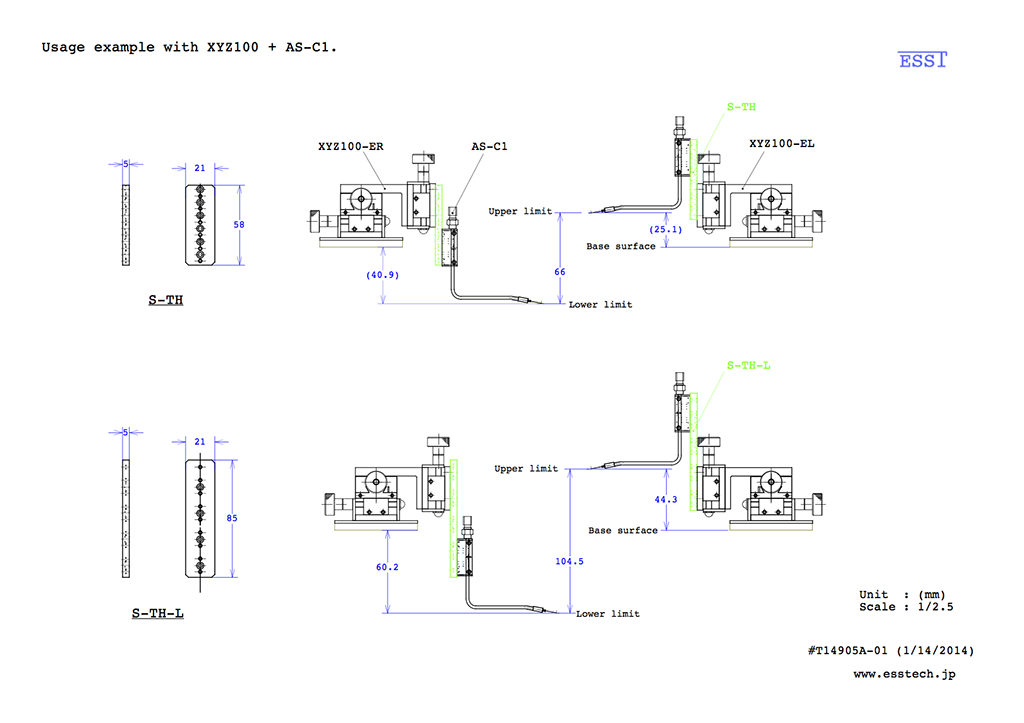

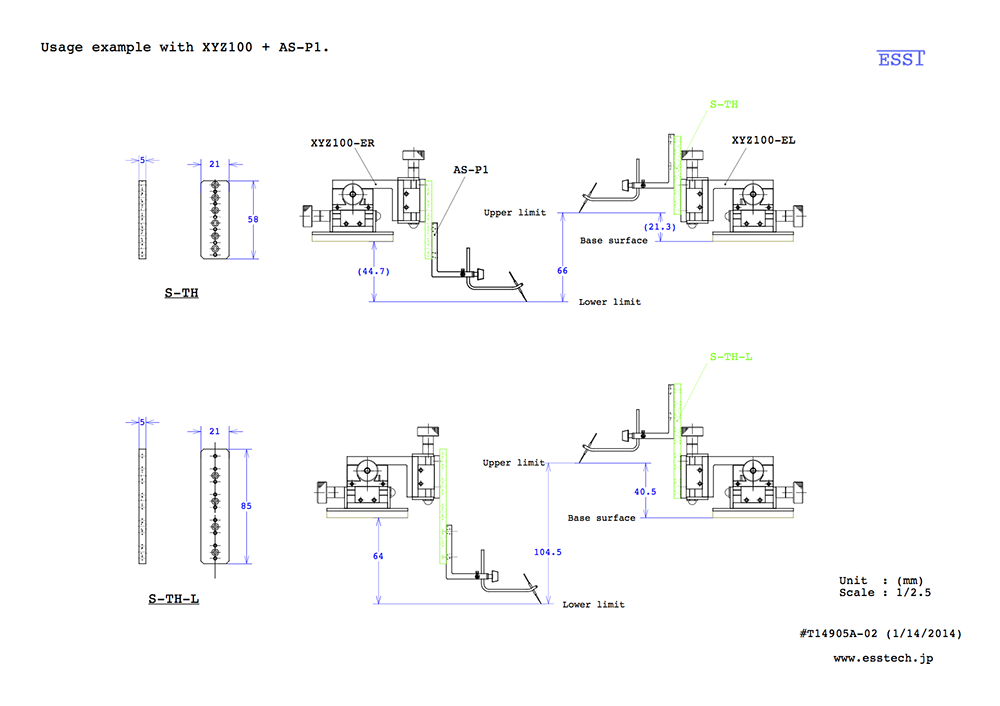

| S-TH （標準品） 針先移動範囲±33mm |
S-TH-L（長尺品） 針先移動範囲±57mm |
||
| 実施例 (Example of use) | |||

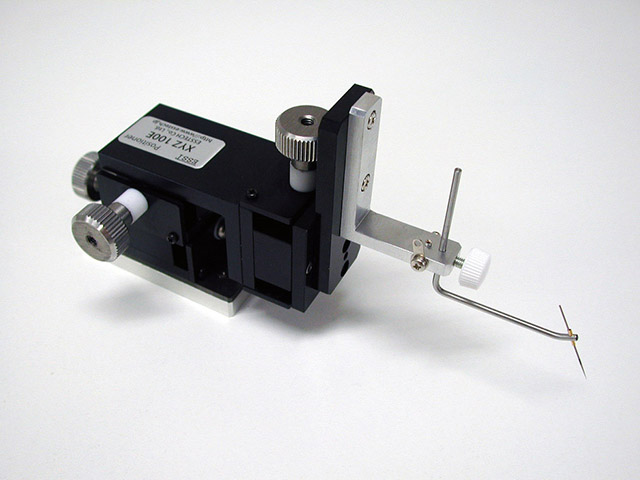

| XYZ100-E | |||
 |
 |
 |
 |

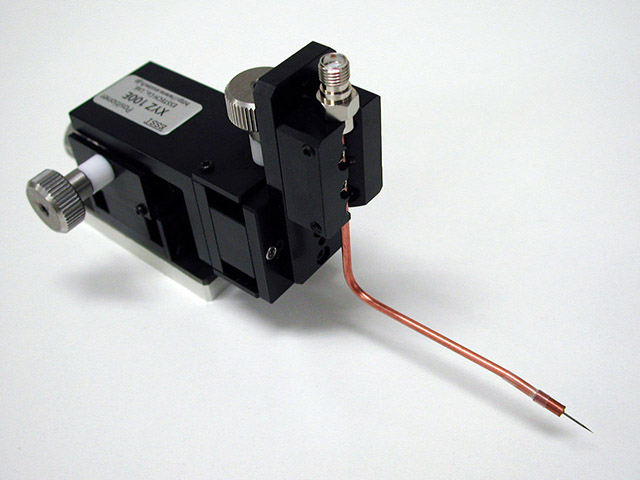

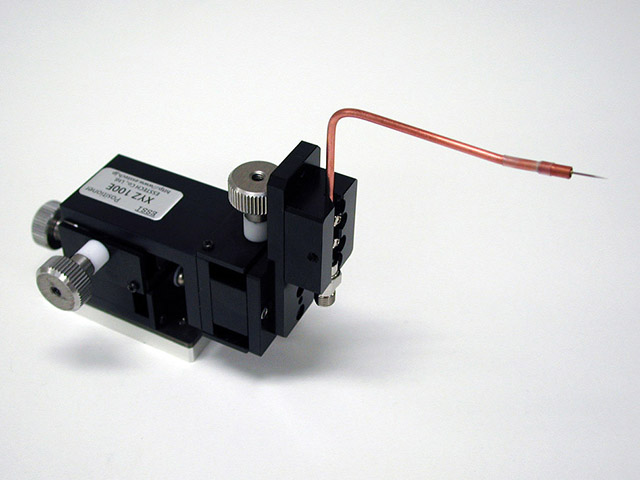

| XYZ100-ER + AS-P1 + S-TH |

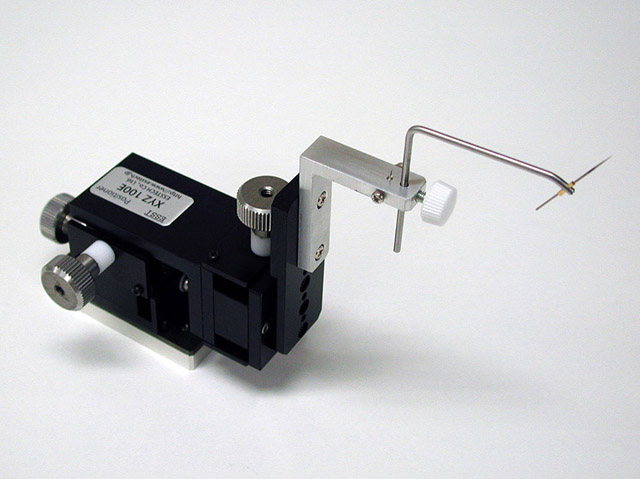

XYZ100-ER + AS-C1 + S-TH | ||
| XYZ150-E | |||
 |
 |
 |
 |

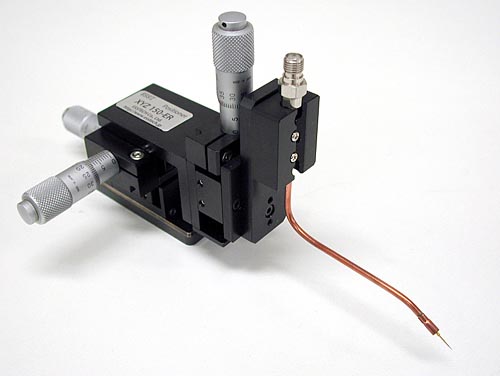

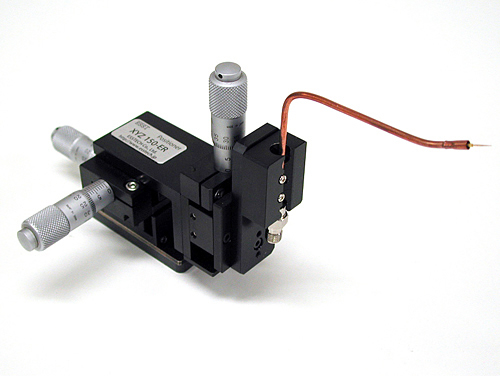

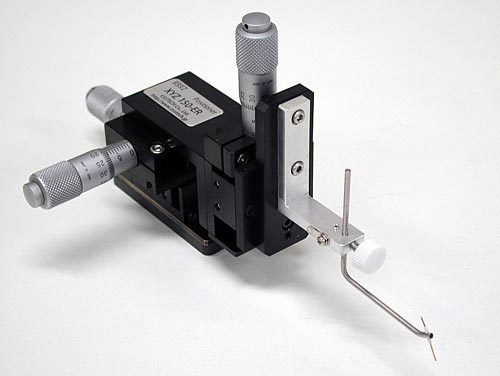

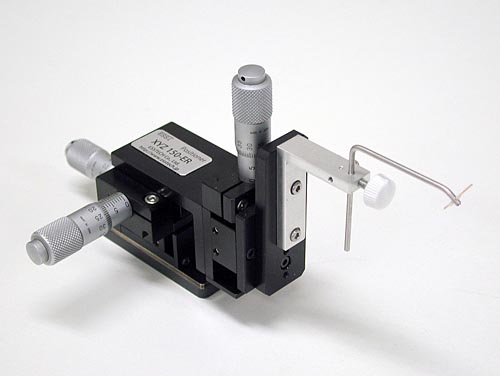

| XYZ150-ER + AS-P1 + S-TH |
XYZ150-ER + AS-C1 + S-TH | ||
 |
 |
||
| マグネットや真空吸着で平坦面にポジショナーを固定する際の高さ調整にも使用できます。 | |||

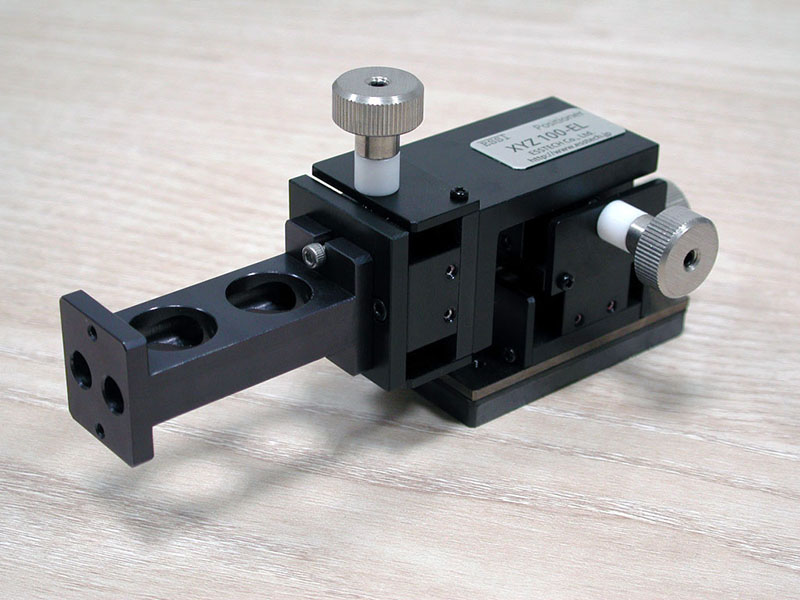

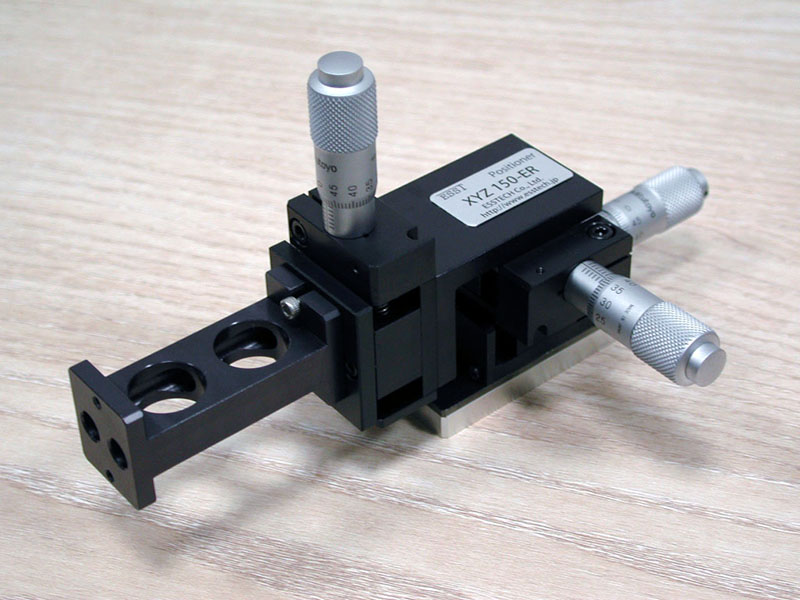

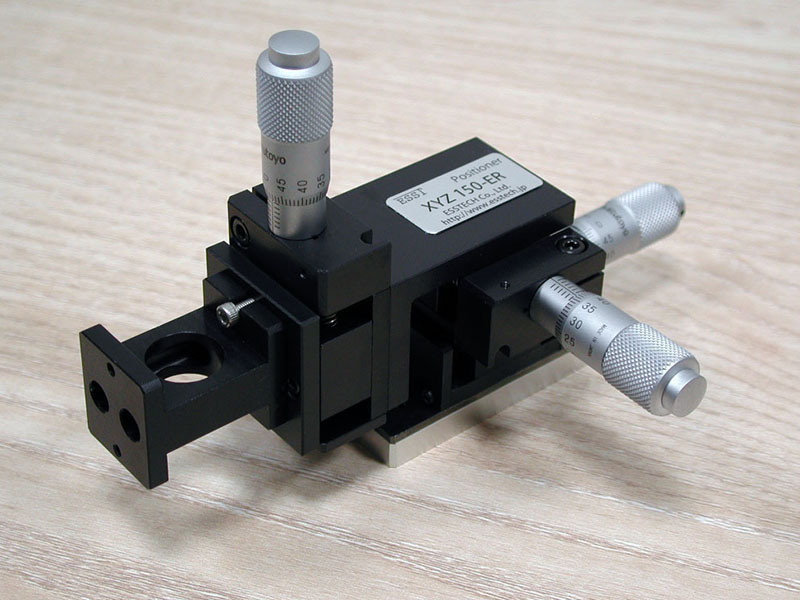

| ●スパン延長用スペーサ (Span adjustment spacers.) | |||
ポジショナー前面からの取付位置を延長するためのスペーサです。 |
|||
 |
 |
||

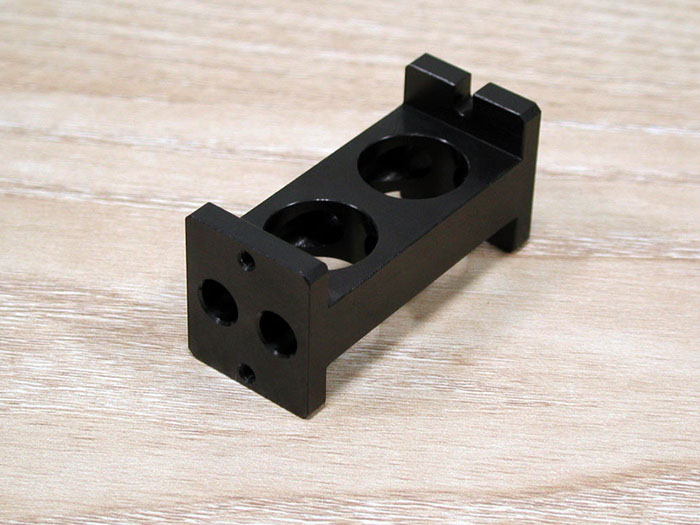

S-SE-30 （+30mm延長） |
S-SE-50 （+50mm延長） |
||
実施例 (Example of use) |
|||
 |
 |
 |
 |

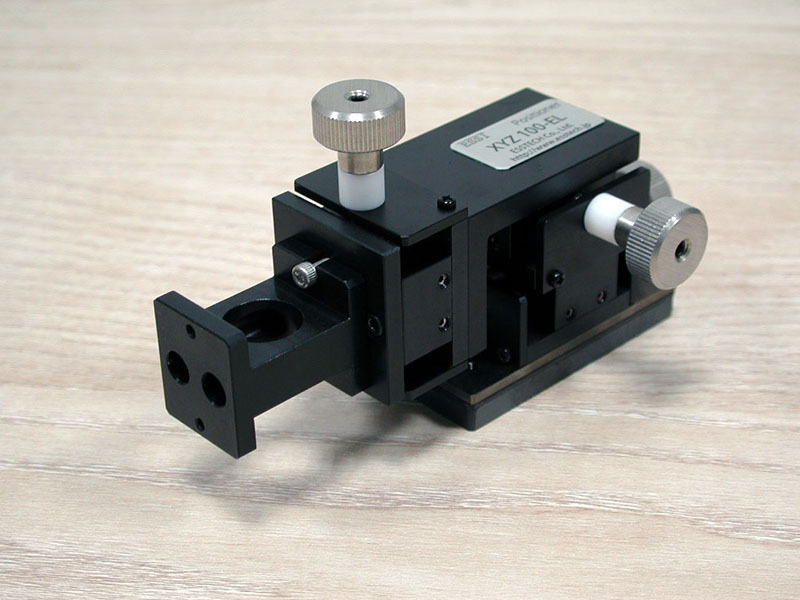

XYZ100-EL +S-SE-30 |
XYZ150-EL +S-SE-30 |
XYZ100-EL +S-SE-50 |
XYZ150-EL +S-SE-50 |
| ●2連実装用スペーサー (Double mounting spacers.) | |||
１台のマニュアルポジショナーに、同時に2本の オープンプローブを固定する絶縁スペーサです。 |

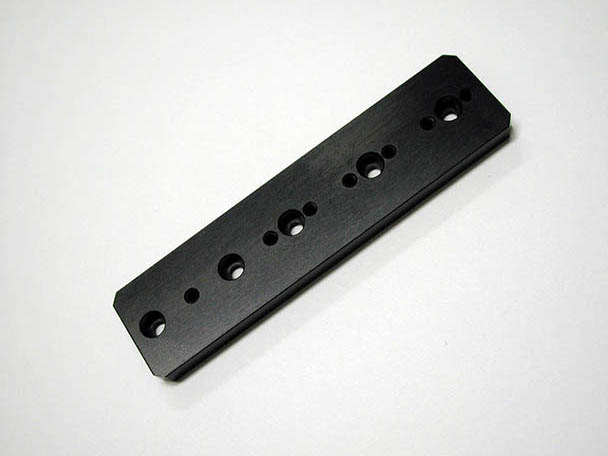

2台のマニュアルポジショナーを同時に搭載できる ON/OFF式マグネット付きのベースです。 |
||
 |
 |
 |
|
S-IP-D |
A-OMg-D |
||

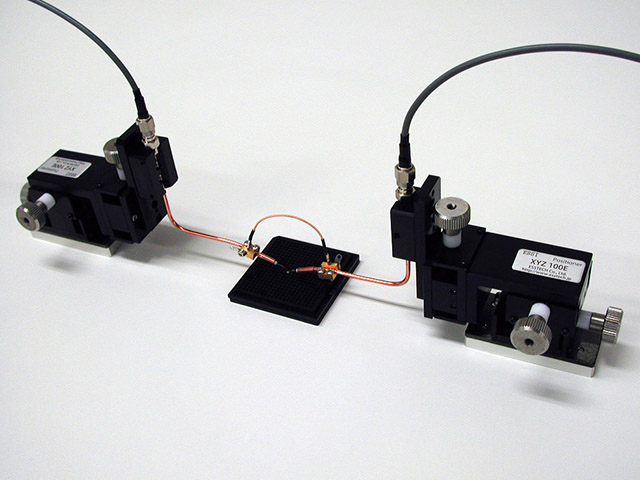

実施例 (Example of use) |
|||
 |
 |
 |
 |
XYZ100-EL + S-IP-D AS-P1 + PP-1R |
XYZ100-EL/ER A-OMg-D + AS-P3 |
XYZ100-EL/ER A-OMg-D + AS-C1 |
|
| |
|||
●高温用絶縁スペーサー (Insulating spacer that blocks radiant and conductive heat) |
||
|---|---|---|
ホットチャック使用時の熱輻射や伝導熱からポジショナー本体を保護するISO系列とスペーサーです(連続耐熱250℃以上)。 |
||
 |
 |
 |
S-IP-H1
|
||
