| ●概 要 |
| 同時２点式接触をピッチ可変で行える針交換式のヘッドセットです。 |
 |
 |
 |
|---|---|---|
| (1) AS-K型セット | (2) ポジショナー２連実装 | (3) 他の構成例 |
| ポジショナー１台で２本同時の針立て および針先位置の微調整ができます。 |

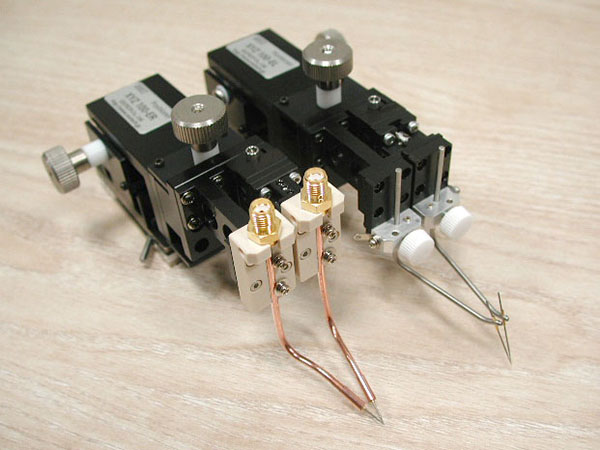

ポジショナー2台を同一台座に固定し 最も精密な2線の針立てが可能です。 |
ポジショナー前面の絶縁板のみを交換し ２本のアームを単純に固定する方法です。 |
| (1) AS-K型セット |
| オープンアーム型 | 同軸アーム型 | ディバイド型 | |
|---|---|---|---|

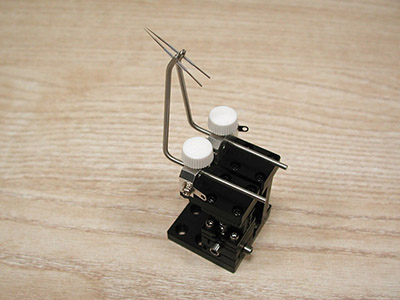

 AS-K-P1 ヘッド部 |

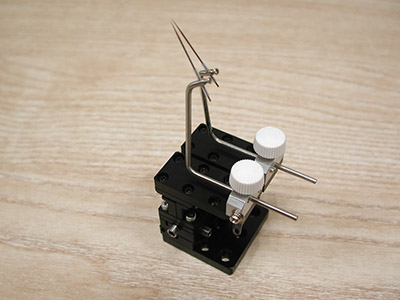

 AS-K-P3 ヘッド部 |

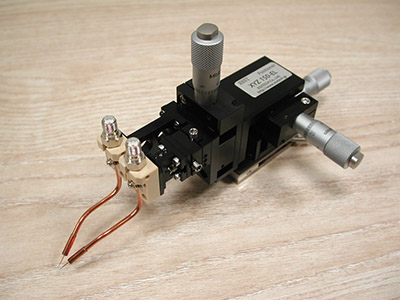

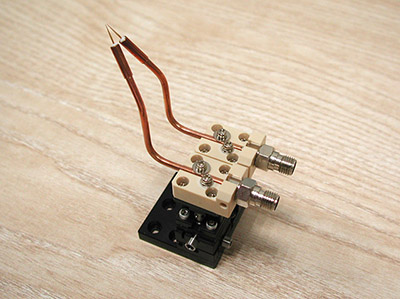

 AS-K-C6 ヘッド部 |

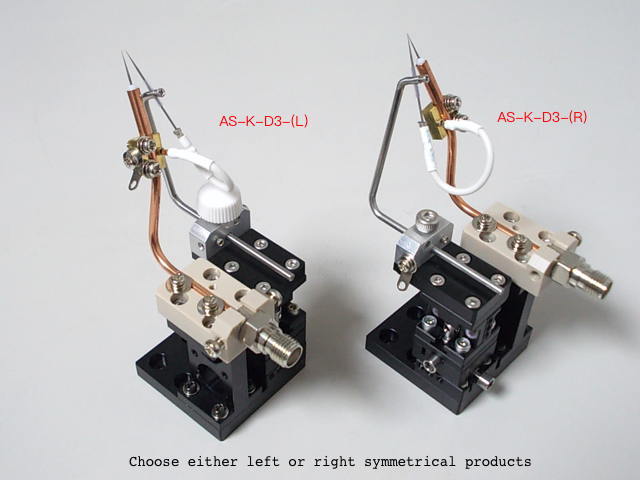

 AS-K-D3 ヘッド部 |
  |
 |
  |
  |

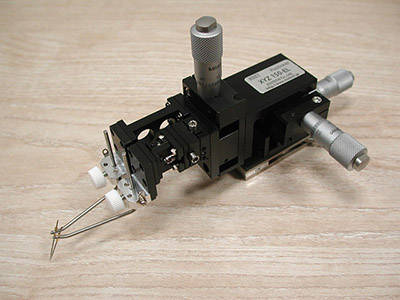

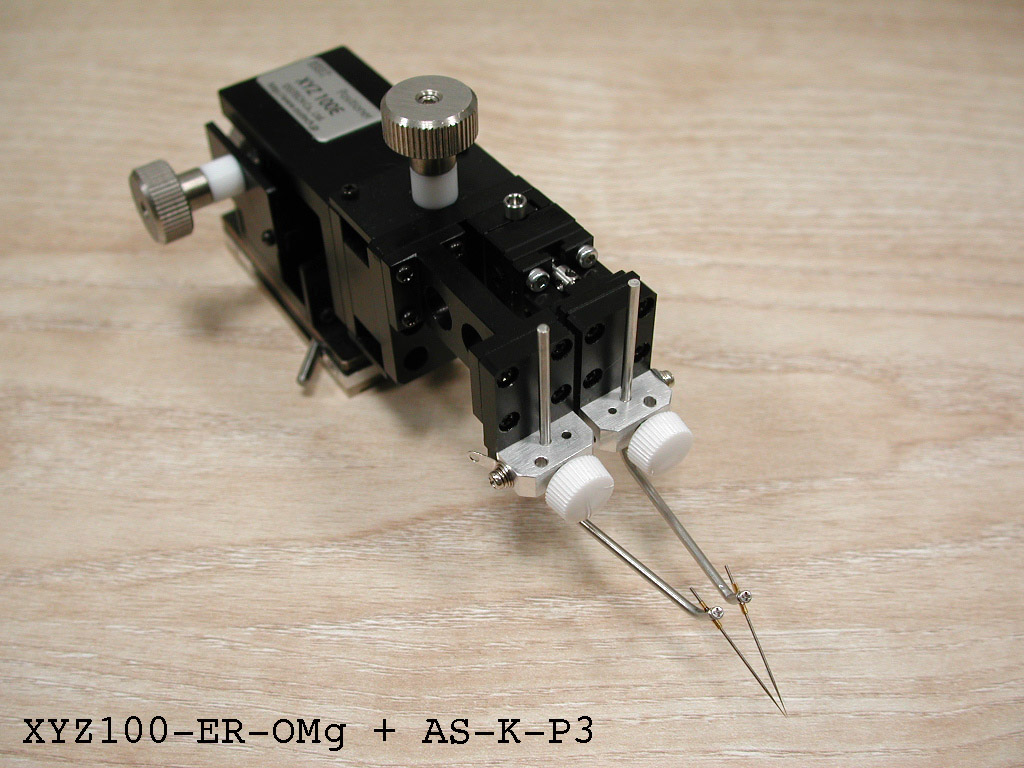

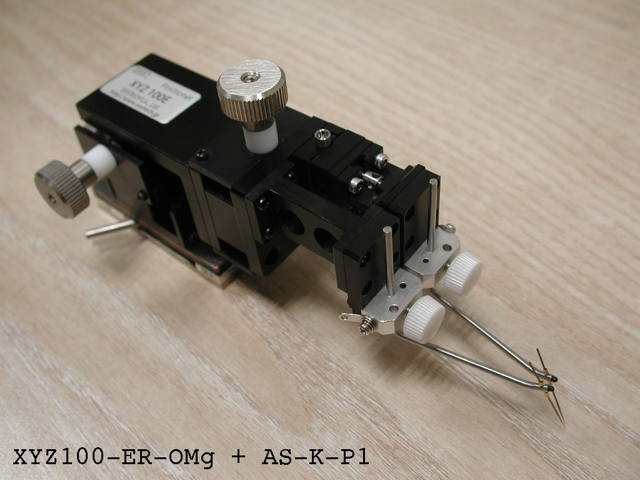

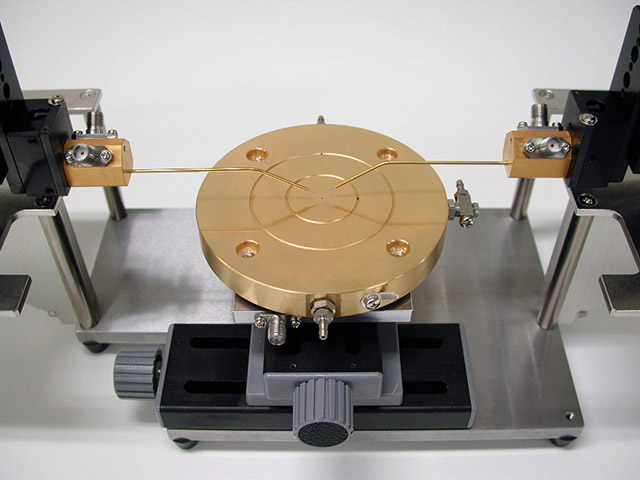

XYZ100/150 実装例 |

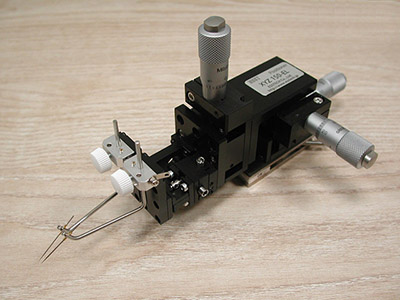

XYZ100/150 実装例 |
XYZ160 実装例 |
|
AS-K-P1 |
AS-K-P3 |
AS-K-C6 |
AS-K-D3 |
 |
 |
||

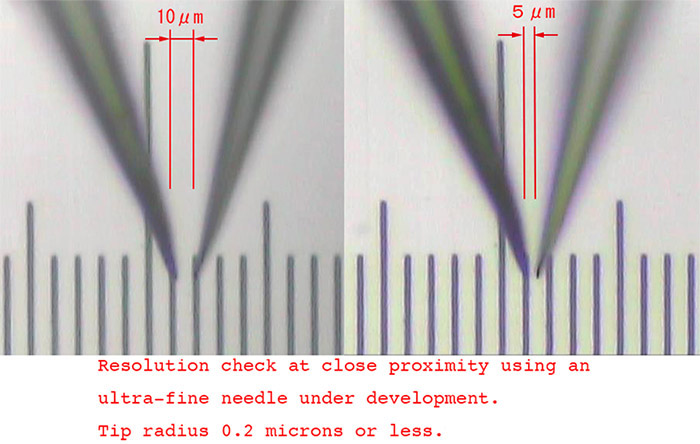

テストパターンと標準針を用いた分解能評価 10μm程度のピッチまで針先調整ができます。 |
|||
| ・セットの構成 |
型式 |
構成 |
数量 |
本体外観 |
備考（仕様） |
AS-K-P1 |
・可変ﾋﾟｯﾁ式ｹﾙﾋﾞﾝﾍｯﾄﾞ［ｵｰﾌﾟﾝ型］ (A-K-P)
|
1 |
|
微動範囲［片側］：XYZ各軸 ±1.5mm |
| ・ｵｰﾌﾟﾝｱｰﾑ (A-OH)、標準針（N-W-0L） | 2式 | . | ||
| ・高さ調整用ｽﾍﾟｰｻ (S-TH)、調整用工具 | 一式 | 高さ調整用ｽﾍﾟｰｻ（標準ｻｲｽﾞ） | ||
| ・標準接続ｹｰﾌﾞﾙ［CA-P-(0.5) ×2本 | 一式 | BNC(P)-丸ﾋﾟﾝ [Z=50Ω、L=0.5m] | ||
AS-K-P3 |
・可変ﾋﾟｯﾁ式ｹﾙﾋﾞﾝﾍｯﾄﾞ［ｵｰﾌﾟﾝ型］ (A-K-P)
|
1 |
|
微動範囲［片側］：XYZ各軸 ±1.5mm |
| ・ｵｰﾌﾟﾝｱｰﾑ (A-OH-30)、標準針（N-W-0L） | 一式 | . | ||
| ・高さ調整用ｽﾍﾟｰｻ (S-TH)、調整用工具 | 一式 | 高さ調整用ｽﾍﾟｰｻ（標準ｻｲｽﾞ） | ||
| ・標準接続ｹｰﾌﾞﾙ［CA-P-(0.5)］×2本 | 一式 | BNC(P)-丸ﾋﾟﾝ [Z=50Ω、L=0.5m] | ||

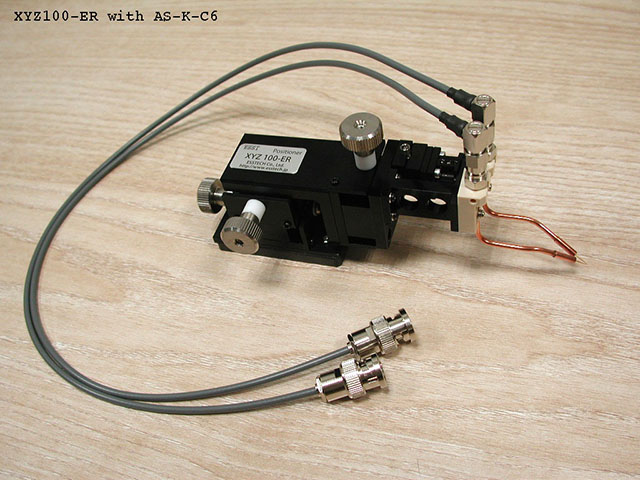

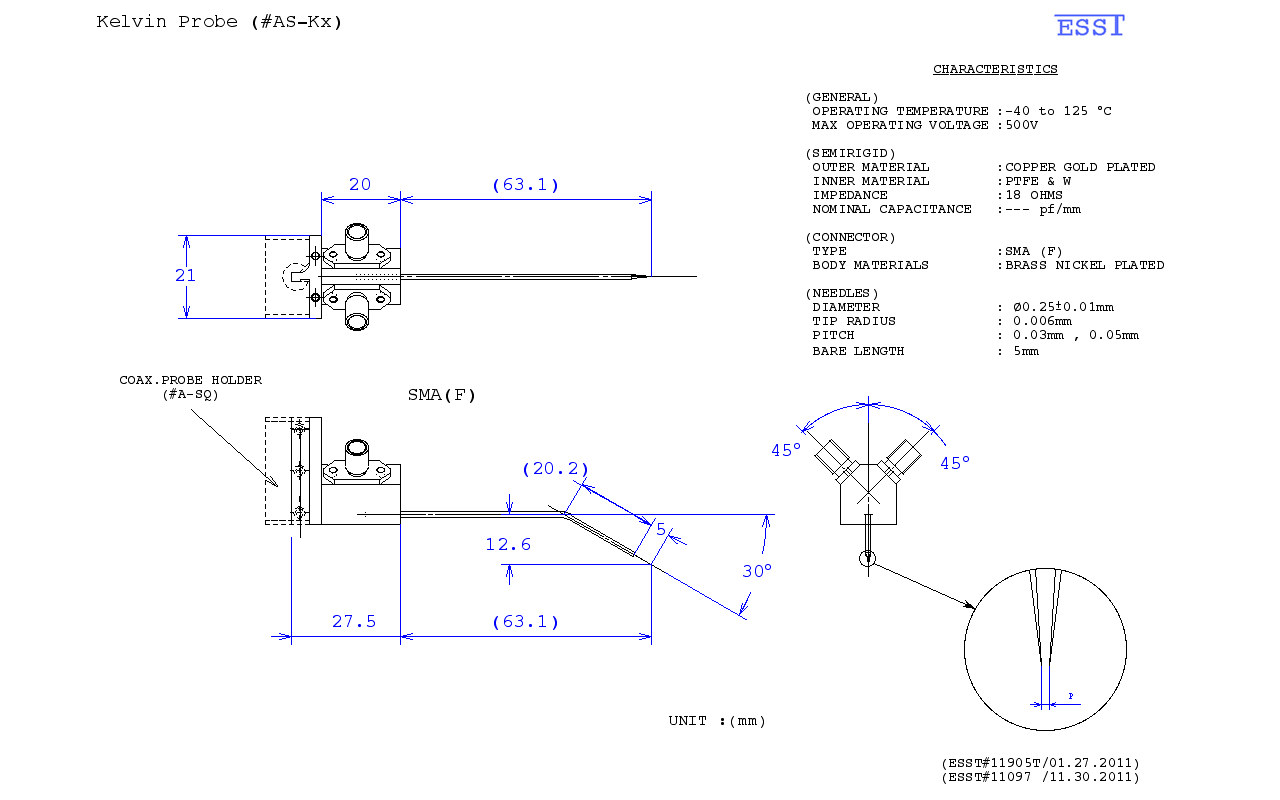

AS-K-C6 |
・可変ﾋﾟｯﾁ式ｹﾙﾋﾞﾝﾍｯﾄﾞ［同軸型］ (A-K-C)
|
1 | |
微動範囲［片側］：XYZ各軸 ±1.5mm |
| ・同軸ｱｰﾑ (A-C6-BL/BR)×各1、標準針（N-W-0S）×2 | 一式 | 左右対称形 各1、計2 | ||
| ・高さ調整用ｽﾍﾟｰｻ (S-TH)、調整用工具 | 一式 | 高さ調整用ｽﾍﾟｰｻ（標準ｻｲｽﾞ） | ||
| ・標準接続ｹｰﾌﾞﾙ（CA-CL-N-0.5） ×2本 | 一式 | BNC(P)-SMA(LP) [Z=50Ω、L=0.5m] | ||
AS-K-D3 ※1 |
・可変ﾋﾟｯﾁ式ｹﾙﾋﾞﾝﾍｯﾄﾞ［同軸型］ (A-K-D-R/L)
|
1 | |
微動範囲［片側］：XYZ各軸 ±1.5mm |
| ・ｵｰﾌﾟﾝｱｰﾑ (A-OH-30)、標準針（N-W-0L） | 1 | . | ||
| ・同軸ｱｰﾑ (A-C-6）、標準針（N-W-0S）、電極（A-GB) | 一式 | . | ||
| ・高さ調整用ｽﾍﾟｰｻ (S-TH)、調整用工具 | 一式 | 高さ調整用ｽﾍﾟｰｻ（標準ｻｲｽﾞ） | ||
| ・接続ｹｰﾌﾞﾙ(CA-P-(0.5) 、CA-CL-N-0.5） | 一式 | BNC(P)-丸ﾋﾟﾝ、BNC(P)-SMA(LP) | ||

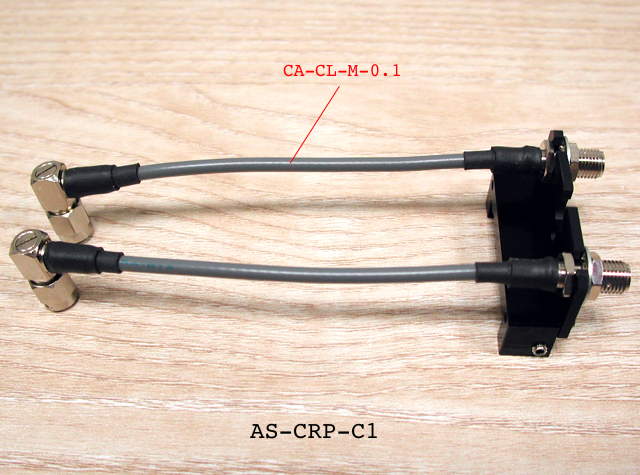

AS-CRP-C1 |
ポジショナー固定用コネクタ中継パネル(A-CRP) | 1 |  |
ワイヤーガイド全般としても使用できます |
| ・中継ｹｰﾌﾞﾙ（CA-CL-M-0.1） ×2本 | 一式 | SMA(J)-SMA(LP) [Z=50Ω、L=0.1m] | ||
［備考］ |

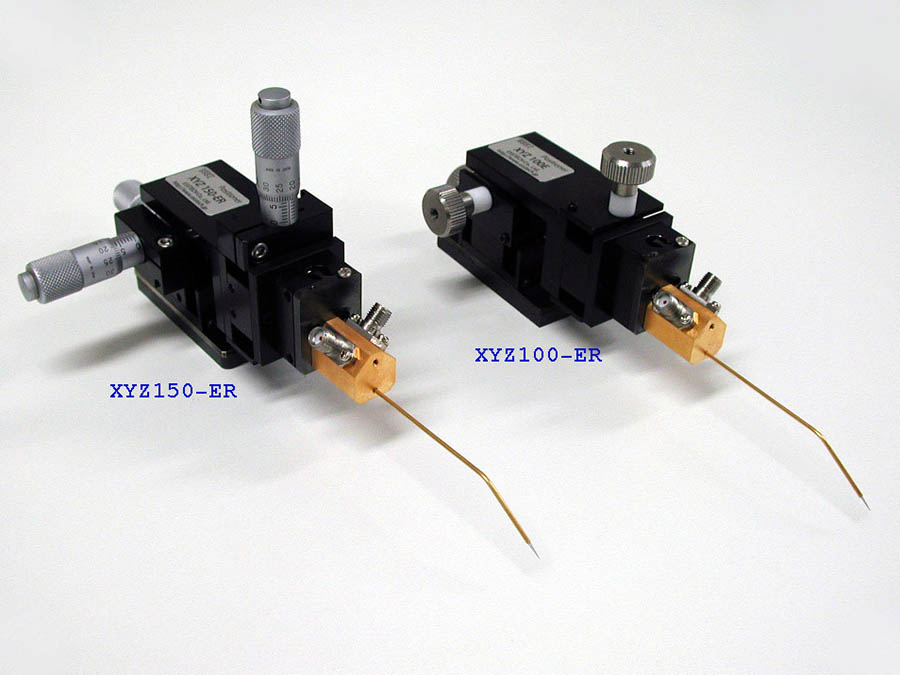

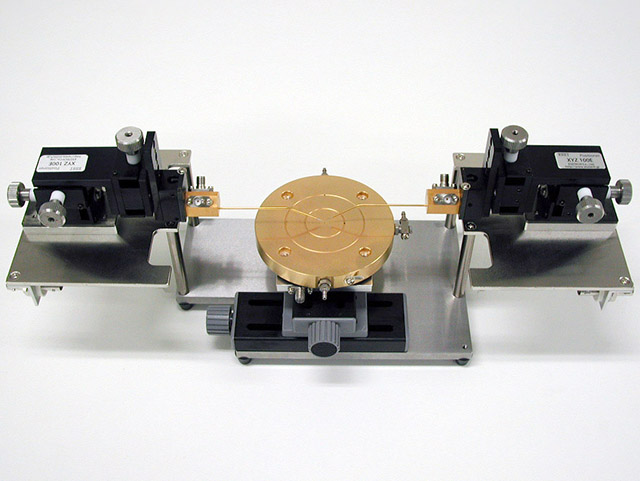

||||
| (2) ポジショナー2連実装 |

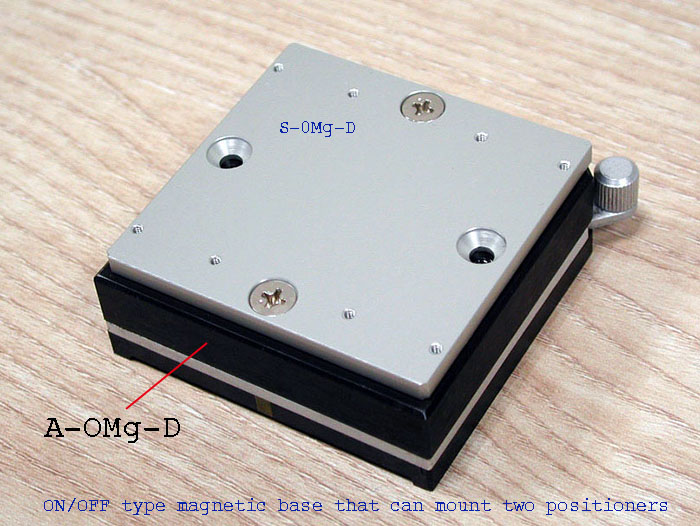

2台のポジショナーを同時搭載できる専用の ON/OFF式のマグネットベースを使用します。 |
||
 |
||
| A-OMg-D |
||
| 実施例 |
||
 |
 |
|

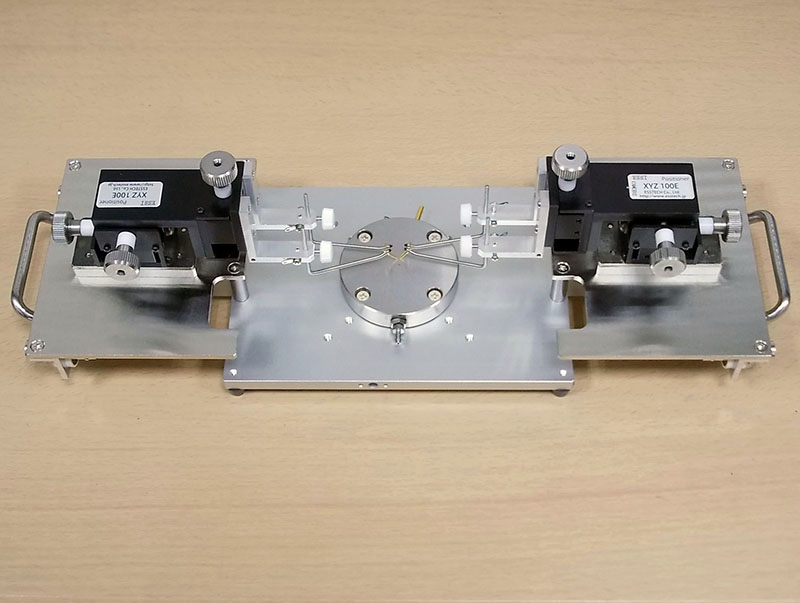

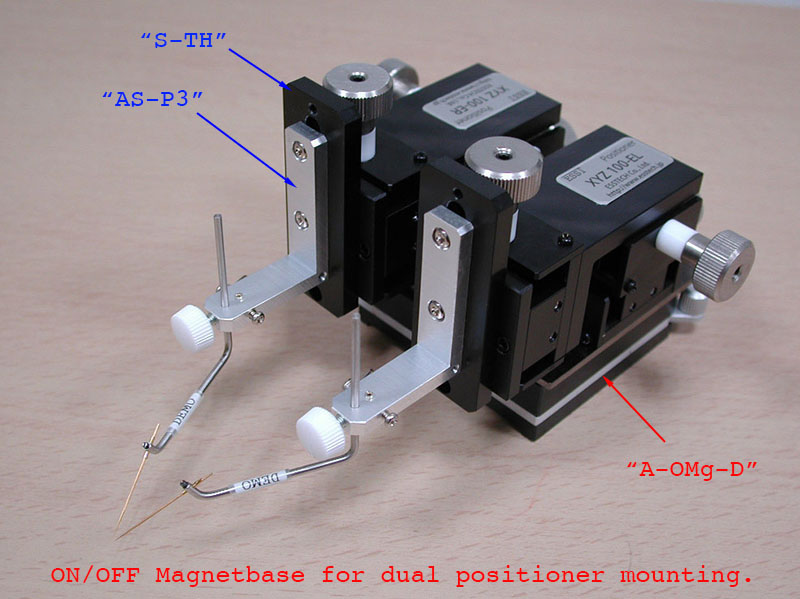

XYZ100-EL/ER + AS-P3 S-TH , A-OMg-D |

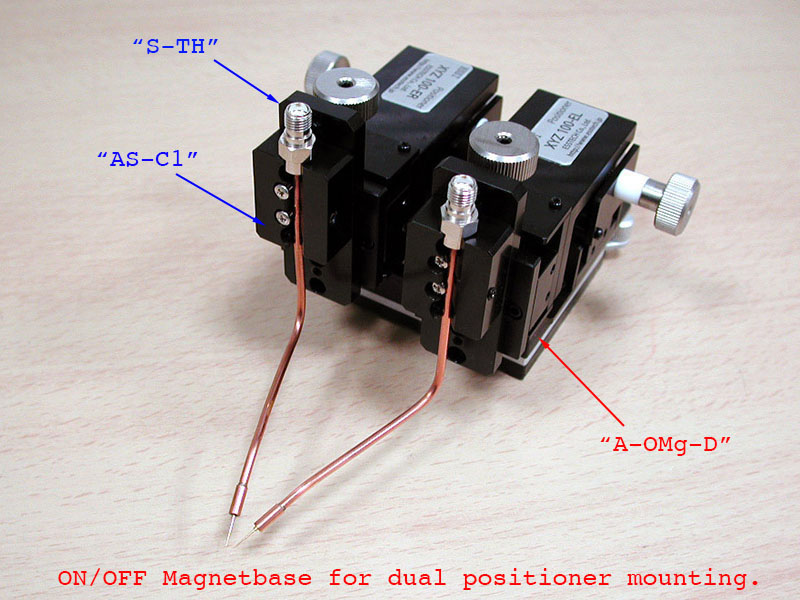

XYZ100-EL/ER + AS-C1 S-TH , A-OMg-D |

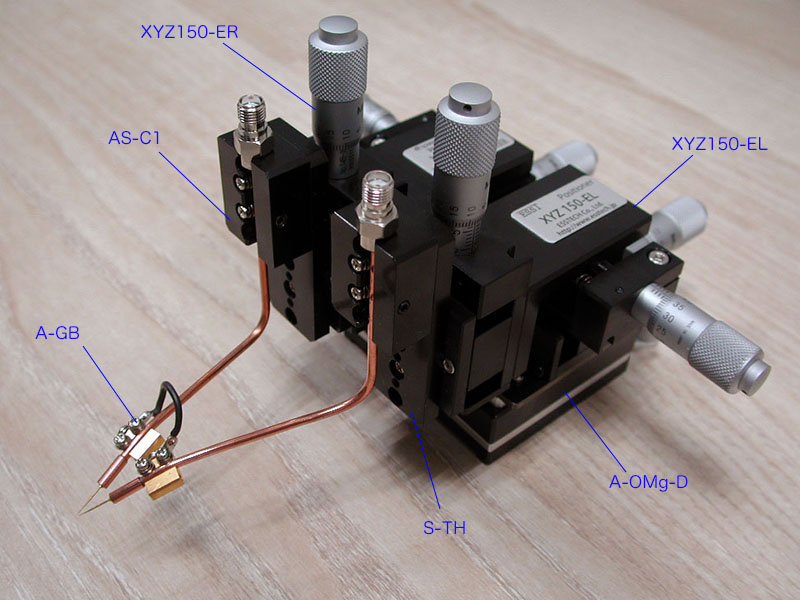

XYZ150-EL/ER + AS-C1 S-TH ,A-GB, A-OMg-D |
 |
||

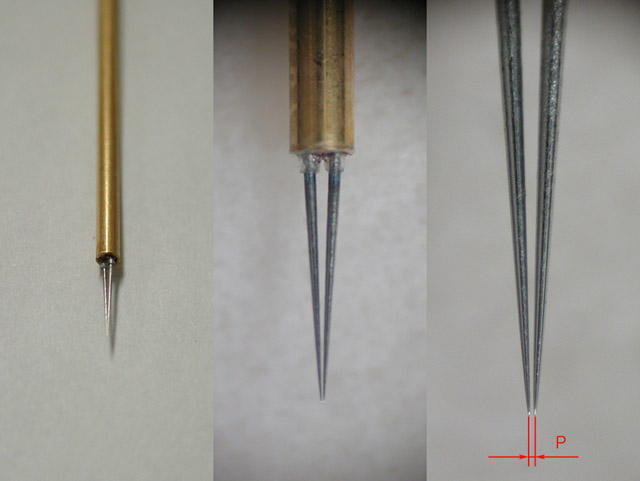

| 超微細SUS針（先端半径 <0.2μm）を用いた先端部分の写真。 XYZ150-F型で5μm以下のピッチまで針先の調整ができます。 |
||
|
|
||
| (3) 他の構成例 |

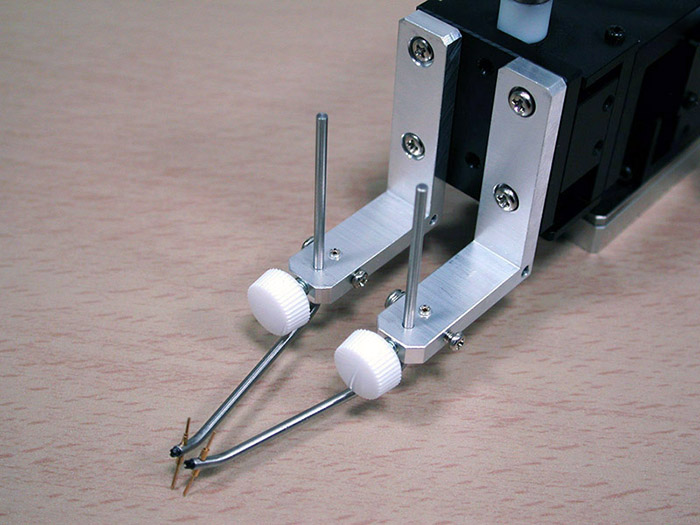

アーム2連実装 |
||
１台のポジショナーに、同時に2本のオープン（同軸）アームを固定できます。 POGOピン使用など、目視による位置決めでも十分な場合に用いられます。 |
||
 |
 |
|

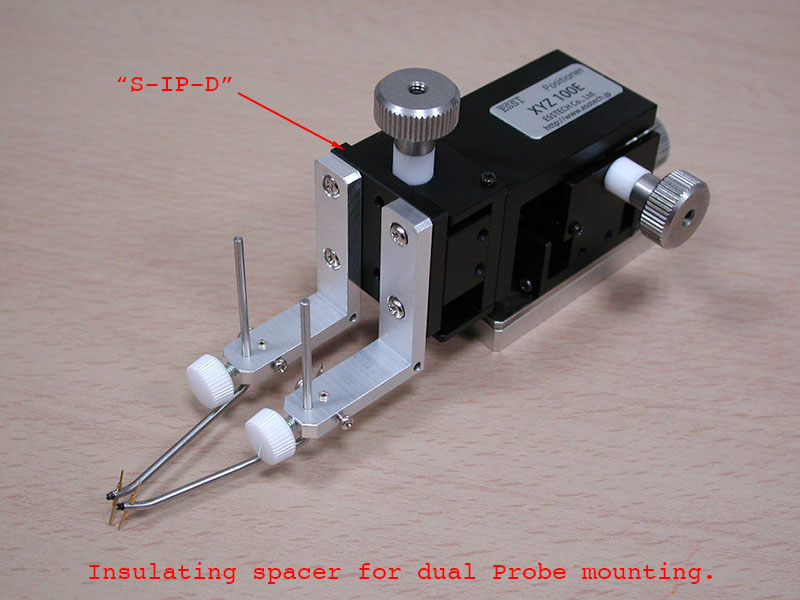

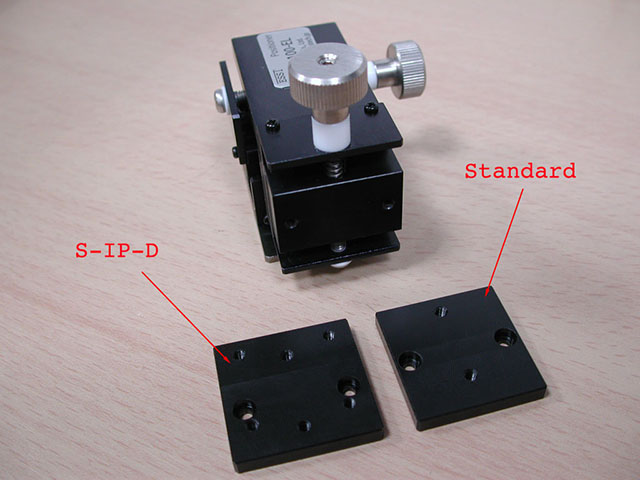

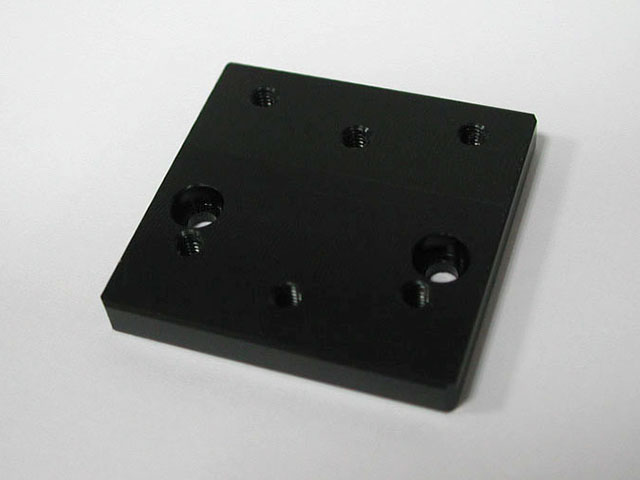

S-IP-D |
||
実施例 |
||
|
 |
 |
XYZ100-EL + S-IP-D
AS-P1 + PP-1R |
SP-0-2Ls
XYZ100-EL/ER + S-IP-D +AS-P1 |
|
旧セット（生産中止）
| AS-K1、AS-K2 | |||||
 |
 |
 |
 |
 |
 |
| ※旧 清田製作所（東京都北区）のライセンス生産品（関連知財整備中） | |||||

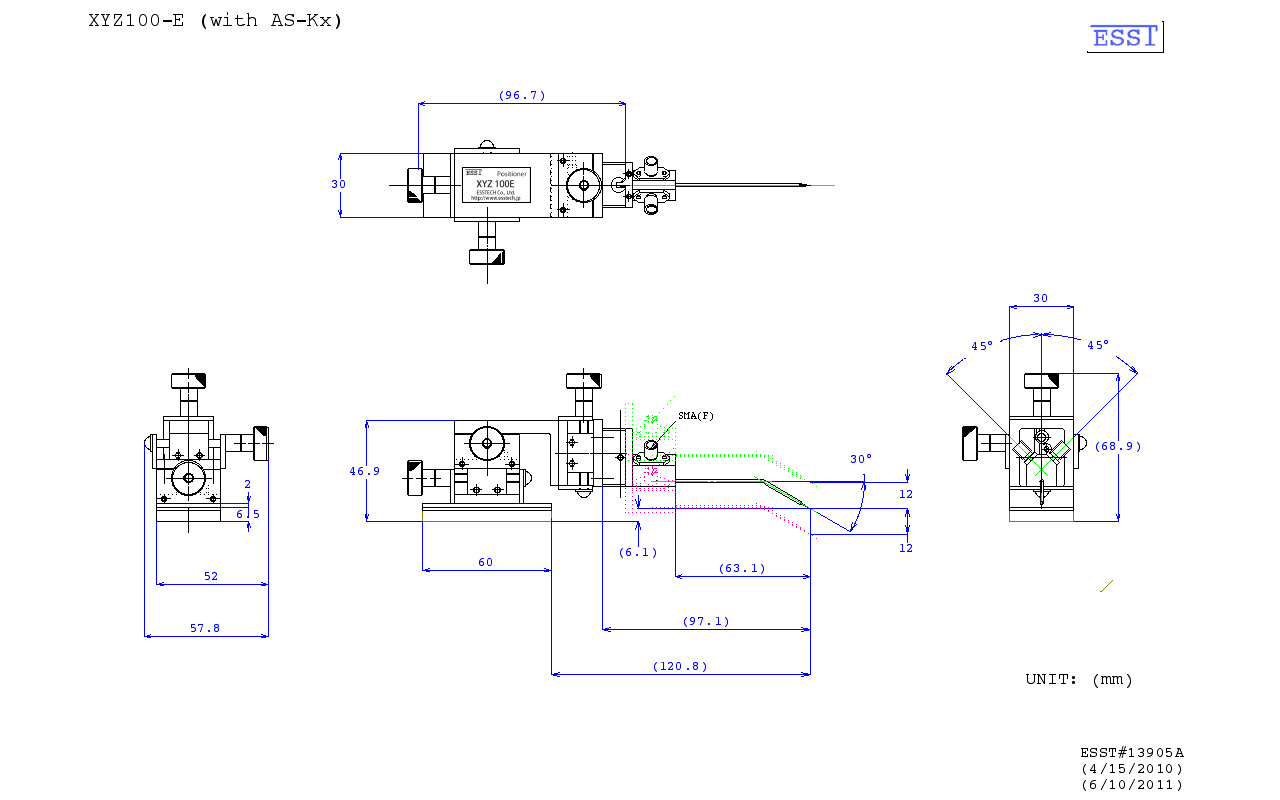

| ●外形寸法図 (単位：mm) |
（準備中） |
| ●カタログ |
 （準備中） |
