マニュアルポジショナ（マニピュレータ）
(XYZ-500型)

XYZ-500型　標準

●概　要

　本機は、高い機械的剛性と大きなストロークを特徴としています。ヘッド部および台座の交換が容易で、多様なアプリケーションに対応することができます。

●XYZ-500型　仕様

項　　目	仕　様　値	備　　考
型　式	XYZ-500
微動範囲	12mm	0.5"
分解能	0.01mm	0.001"
高さ寸法	108±6mm	4.250"±0.25"
重量	約340g	_
付　属　品	マグネットベース	63.5mm x 50.8mm
	ニードルアームホルダ	A20240 開放型プローブ用（１個）
	ニードルアーム（注1	A20235 開放型プローブ用（１本)
	テストニードル　（注2	H-20242-W φ0.5mm×25mm×R12.5um (1本）
	電極	通電用プラグ端子（１本）
価　格	お問い合わせください。
補　足	（注1　ニードルアームの寸法変更や、特注製作も承ります。（注2　材質（タングステン標準）や先端R寸法は各種ございます。　その他、詳細仕様や御要望につきましてはお問い合わせください。

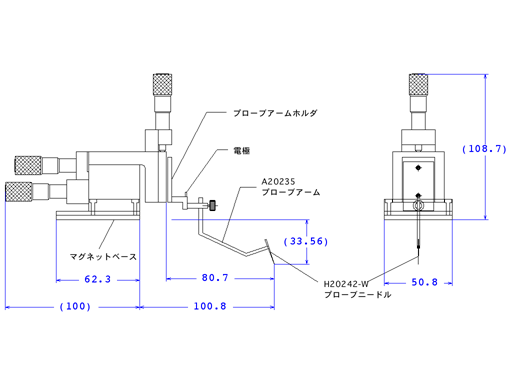

●外形寸法図(XYZ-500型）単位：mm

●オプション

同軸プローブ（A-C1またはA-C2）に付け替えることが可能です。
同軸を使用することで、高周波、微小電流を測定が可能になります。

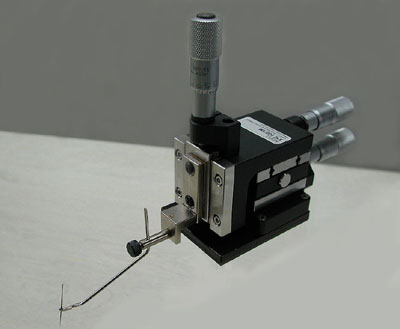

XYZ-500＋同軸プローブアーム
（A-C1　取付アダプタ付)
