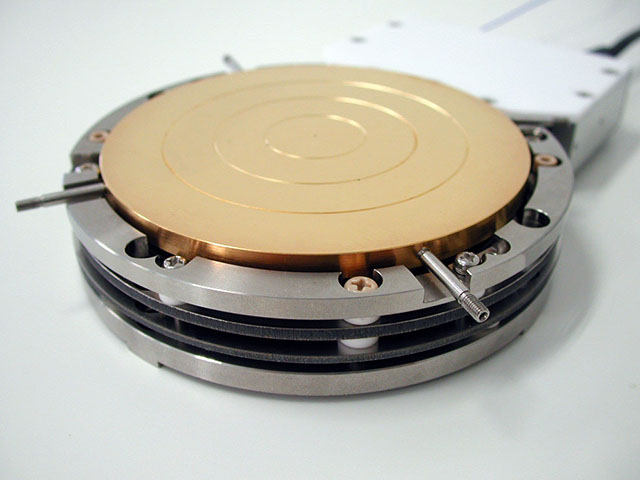

（VC-H型） チャックと同一形状に整形されたヒータにより、高速で面均一性の良い制御が可能です。 |
| ●概 要 |
（VC-H型） チャックと同一形状に整形されたヒータにより、高速で面均一性の良い制御が可能です。 |
| ●仕 様 |

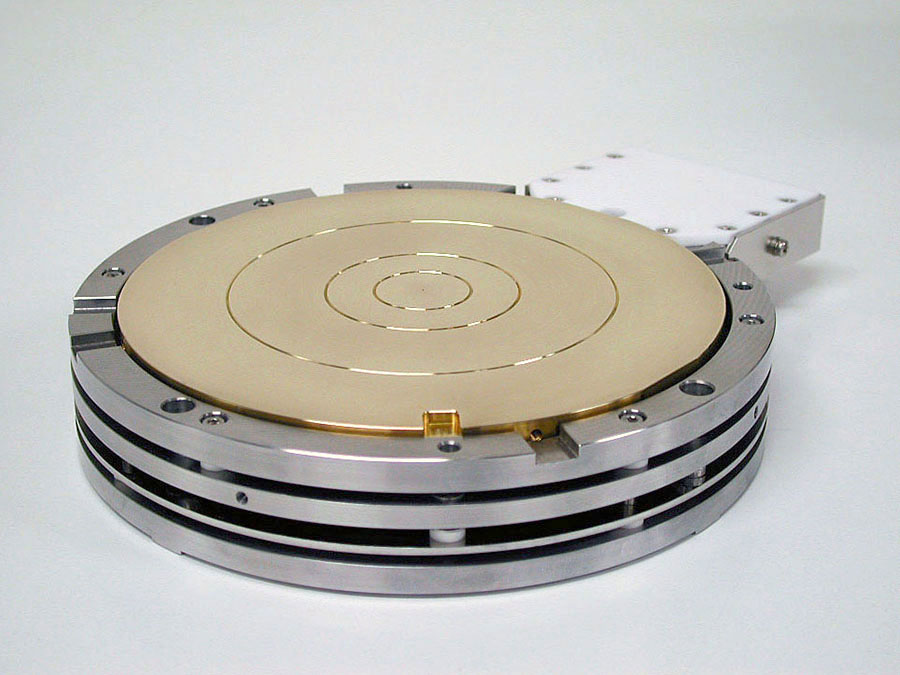

| [ 標準 VC-H型 ] |
 |
 |
 |
 |
|---|---|---|---|

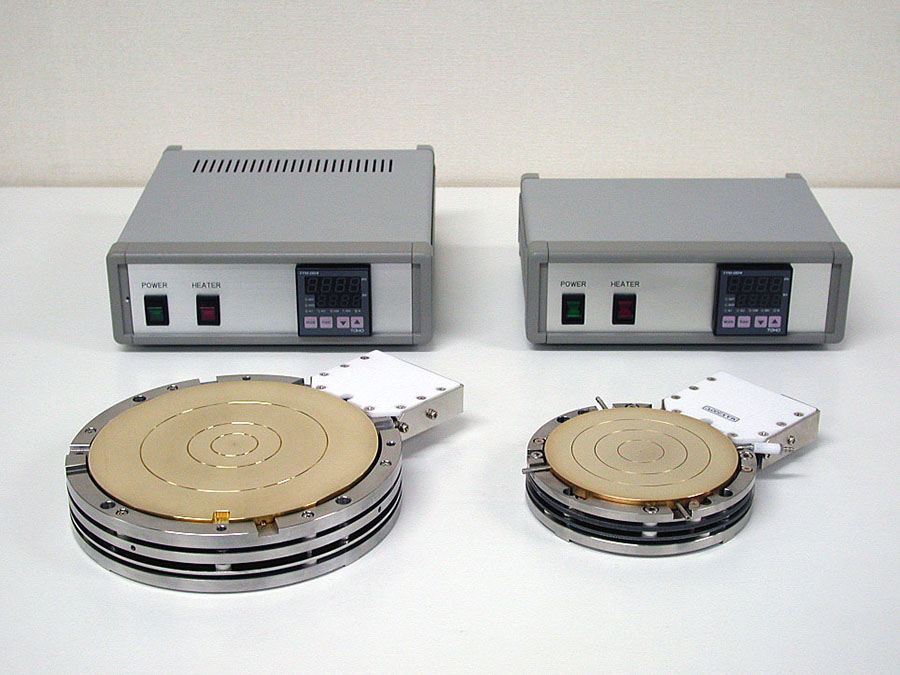

| VC-H1-4（標準型４"対応） | VC-H2-6（標準型6"対応） | ||
| 項 目 | 仕 様 値 | 備 考 | ||||
|
型式 |
VC-H1-4 |
VC-H2-4 |
VC-H1-6 |
VC-H2-6
|
||
|
試料台サイズ |
4インチ |
6インチ |
真空吸着型、材質：銅合金 | |||
|
温度範囲 ※2 |
RT〜200 |
RT〜400 |
RT〜200 |
RT〜400
|
単位：℃ 連続使用温度 、RT：室温 | |
温度精度 |
コントローラ指示値の±(0.3%+1digit)又は±2℃ の大きい方 |
※弊社標準 温度コントローラ使用時 | ||||
材質／表面加工 |
Fe系合金／精密研削 |
※鏡面研磨なし | ||||
チャック処理 |
金鍍金 |
※厚塗硬質処理 | ||||
真空吸着穴 |
4か所 |
※1 | ||||
真空吸着穴数 |
4 |
※2 | ||||
|
ヒータ |
400W
|
900W |
1.1kW |
AC100V/セラミックヒータ | ||
温度センサ |
K(C-A)熱電対 |
JIS C 1610-1981 (ANSI MC 96.1) | ||||
安全装置 |
温度ヒューズ（過昇温防止）、電力ヒューズ |
|||||
| 表面通電電極 |
SMA(J) |
※BNC（J）へコンバート可 | ||||
|
付属品 |
真空吸着用ホース |
φ6mm/4mm耐熱チューブ (L=2m) | ||||
断熱継手 |
||||||
|
補 足 |
※1 吸着機能は300℃までとなります（標準ポンプ使用時）。 ※2 個別切替可能な穴。 最新価格や詳細につきましてはお問い合わせください。 |
|||||

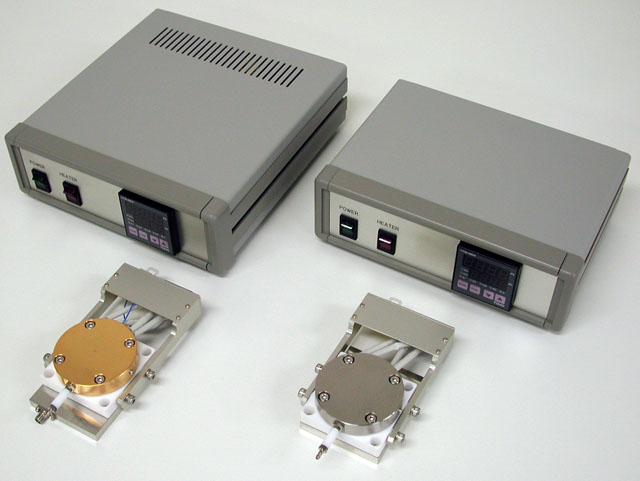

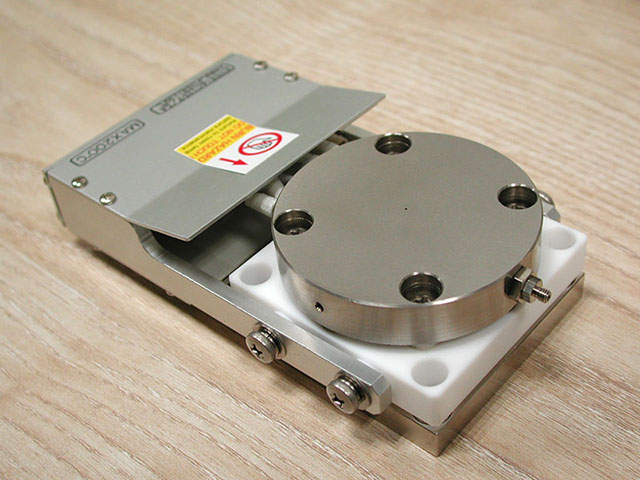

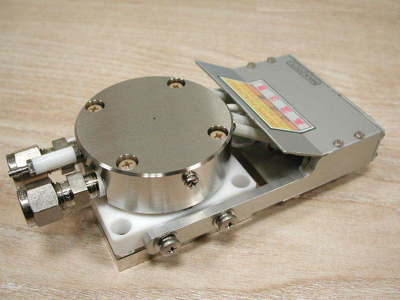

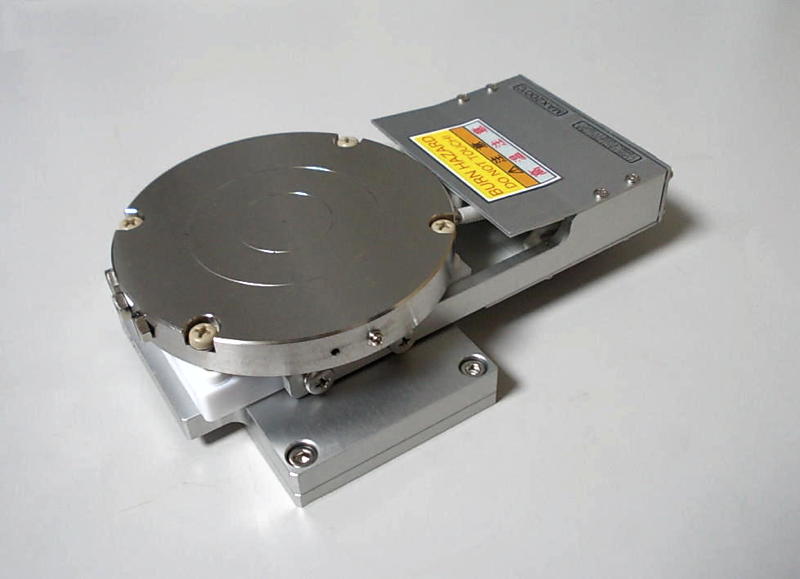

| [ 簡易式 HC型 ] |
 |
 |
 |
 |
|---|---|---|---|
| HC-2s (簡易型2"・通電なし） |

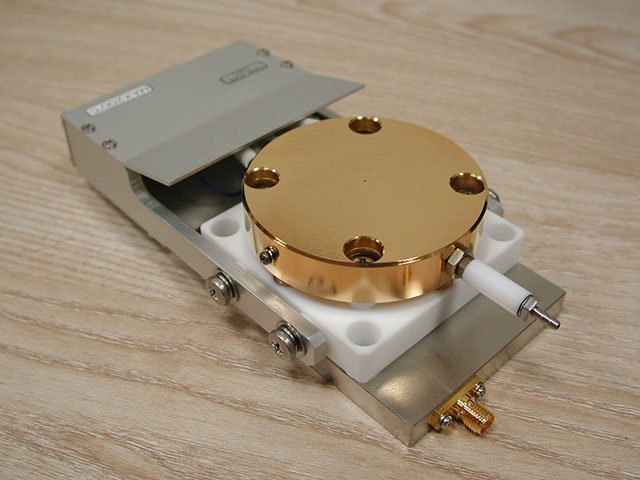

HC-2a (簡易型2"・通電あり） |
HC-3s (簡易型3"・通電なし） |

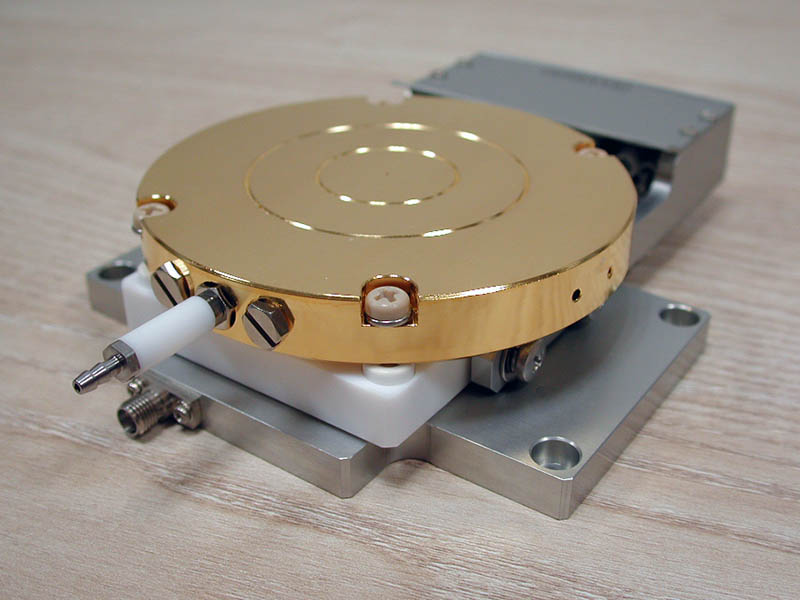

HC-3a (簡易型3"・通電あり） |
| 項 目 | 仕 様 値 | 備 考 | |||
型式 |
HC-2s |
HC-2a |
HC-3s |
HC-3a
|
|
試料台サイズ |
2インチ |
3インチ
|
|||
温度範囲 |
RT〜200
|
単位：℃ 連続使用温度、RT：室温 | |||
材質 |
SUS304 |
(銅合金） |
SUS304 |
(銅合金） |
|
真空吸着穴 ※1 |
1か所 |
1か所 |
3か所 |
3か所 |
※ |
真空吸着切換え端子数 |
なし |
なし |
3 |
3 |
|
ヒータ電力 |
AC100V/240W |
AC100V/300W |
|||
温度センサ |
K(C-A)熱電対 |
JIS C 1610-1981 (ANSI MC 96.1) | |||
安全対策 |
温度／電力ヒューズ、過昇温警告マーカー |
高温検知用マーカー使用 | |||
通電電極 ※2 |
なし |
SMA(J) |
なし |
SMA(J) |
|
付属品 |
真空吸着用ホース/断熱継手 |
φ6mm/4mm耐熱チューブ(L=2m) | |||
補 足 |
※1 吸着穴配置はご指定いただくことも可能です。 ※2 BNC(F)コネクタへ変換可。通電用の同軸線路は対地絶縁（フロート処理）されています。 最新価格や詳細につきましてはお問い合わせください。 |
||||

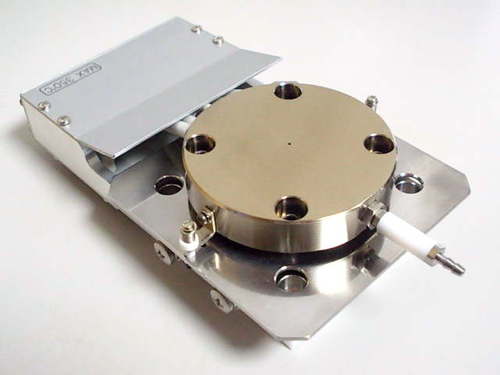

| [ 簡易式 耐熱強化版 ] |
更新中 |
 |
 |
|---|---|---|
| SHC-2s |

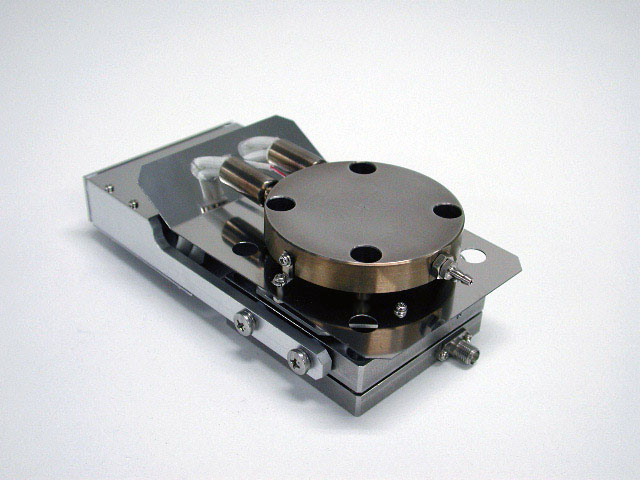

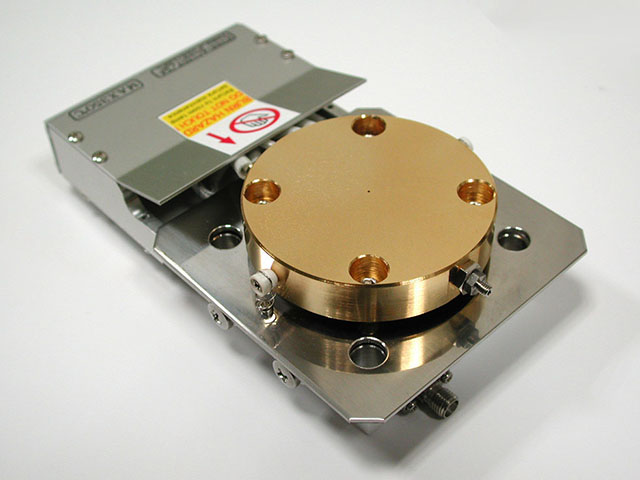

SHC-2a | VHC-2s |
| 項 目 | 仕 様 値 | 備 考 | |||
型式 |
SHC-2s |
SHC-2a |
VHC-2s |
SHC-3s
|
|
試料台サイズ ※1 |
2インチ
|
3インチ |
|||
温度範囲 |
RT〜350
|
RT〜500 |
RT〜350 |
単位：℃ 連続使用温度，RT：室温 | |
電力 |
AC100V/240W |
AC100V/400W |
AC100V/300W |
||
温度センサ |
K(C-A)熱電対 |
JIS C 1610-1981 (ANSI MC 96.1) | |||
安全対策 |
温度ヒューズ（過昇温防止）、電力ヒューズ
|
||||
通電電極 ※2 |
なし |
SMA(J) |
なし |
なし
|
|
| 付属品 |
真空吸着用ホース/断熱継手 |
||||
補 足 |
※ 取付寸法はHC型と同一です。 ※1 チャック部分は電気的にフロートの状態で固定されています。 ※2 BNC(F)コネクタへ変換可。通電用の同軸線路は対地絶縁（フロート処理）されています。 |
||||

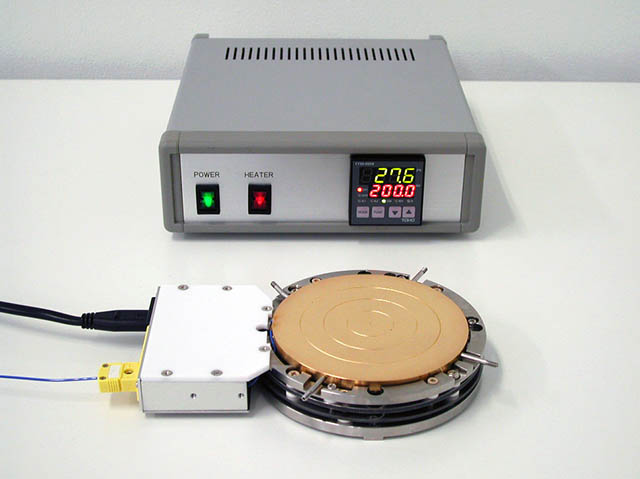

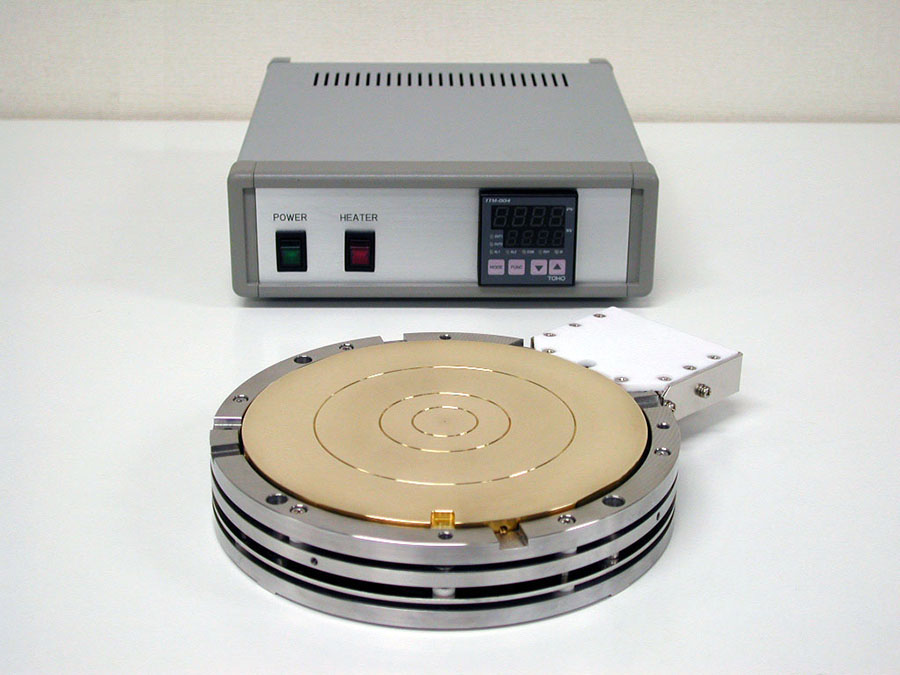

[ 温度コントローラ セット] |
|
|
|
||||||
|

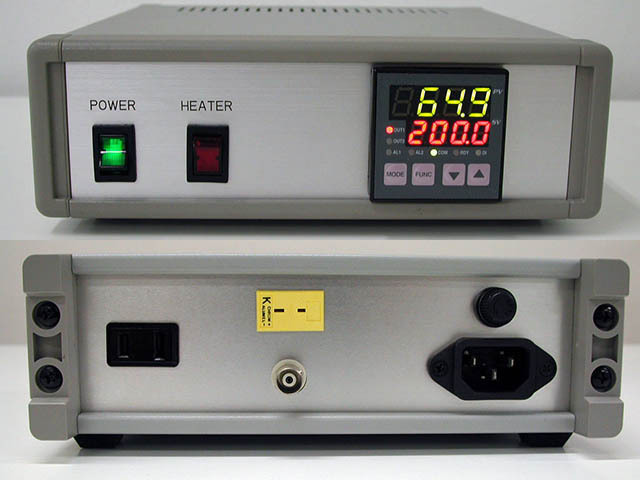

ホットチャック制御用 温度コントローラセット |
| 項 目 | 仕 様 | 備 考 | ||
| タイプ | TCH-SP-1 |
TCU-H-1A |
TCU-H-1AX |
|
| 設定／計測範囲 | -49.9〜499.9 |
単位：℃ | ||
| PID調節計 | TTM-004 |
東邦電子（株）製 | ||
| 設定／表示分解能 ※1 | 0.1 |
単位：℃ | ||
| 検出精度 ※2 | (TBD) |
採用調節計に依存 | ||
| 温度制御方式 | PID SSR連続制御 |
ゼロクロス(AC) | ||
| PCインタフェース | なし
|
RS485 ※3 |
||
| 付属品 | ヒータ駆動用ケーブル、温度センサ接続用ケーブル、付属品 |
|||
| 補足 | ※1 K熱電対使用時。 |
|||
| ●図 面 |
 |
 |
対応停止 |
|---|---|---|

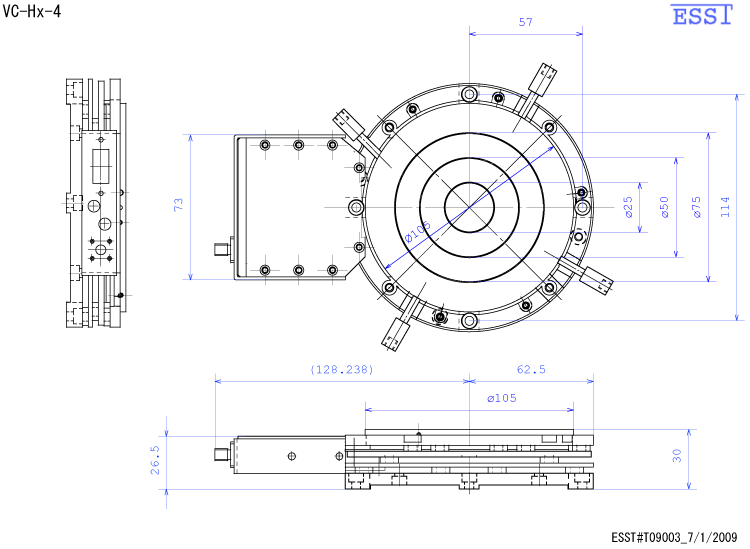

VC-Hx-4 |

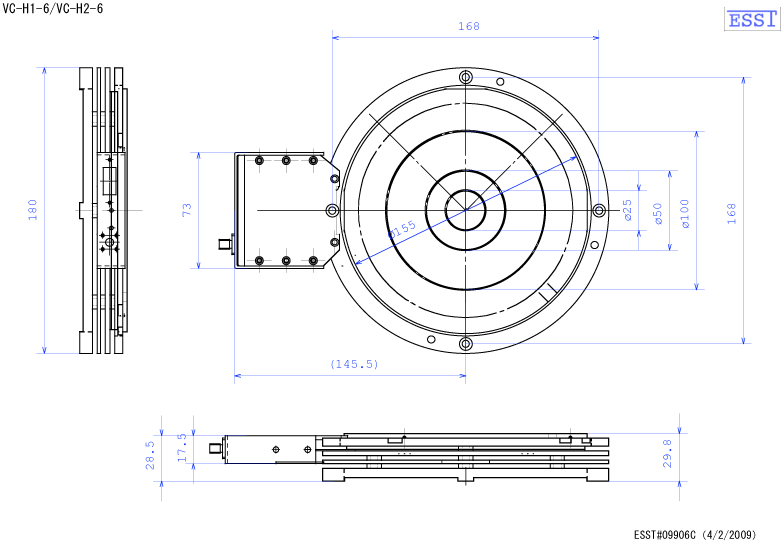

VC-Hx-6 |
VC-Hx-8 |
 |
準備中 |
|

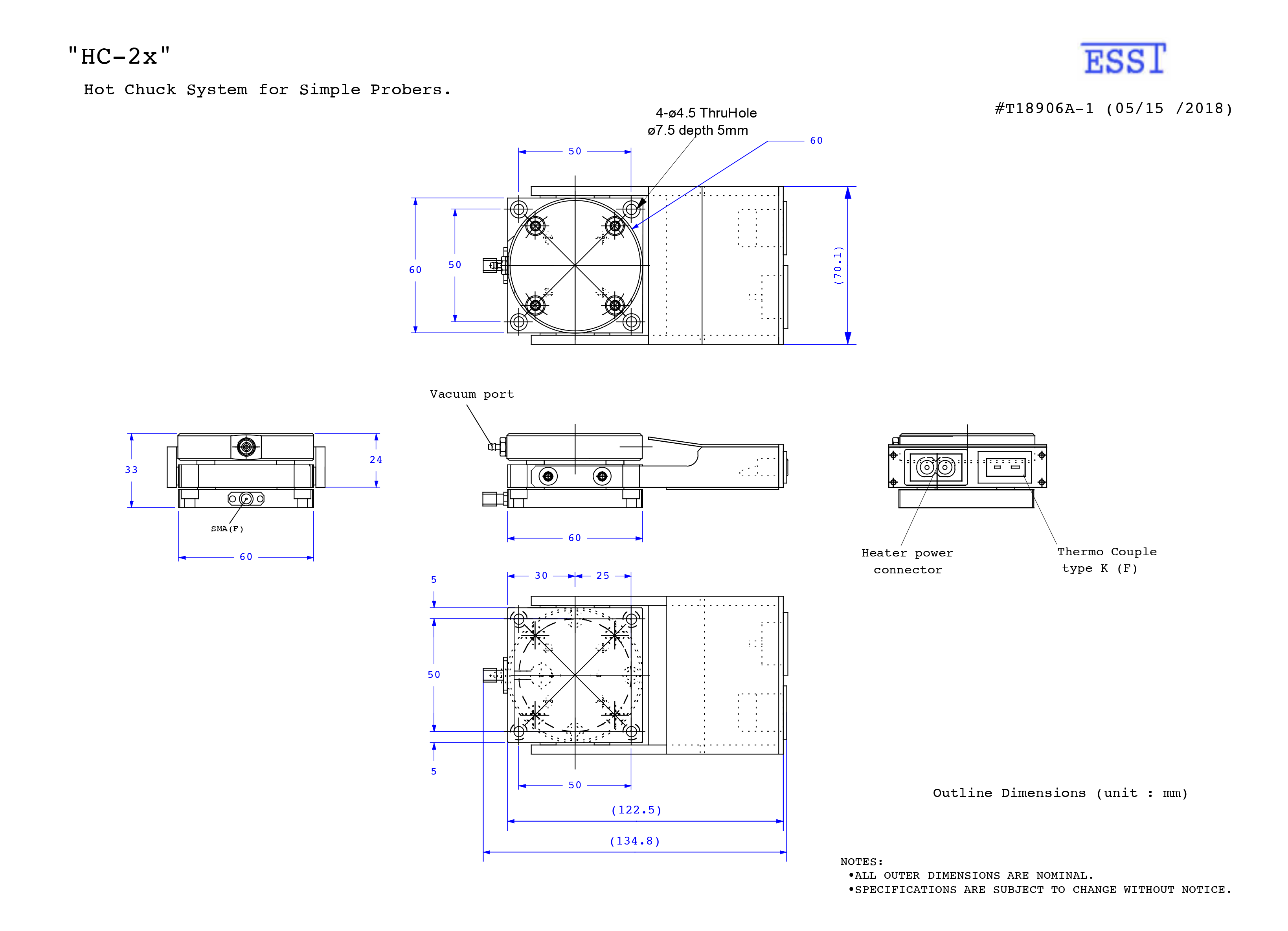

HC-2s/HC-2a |

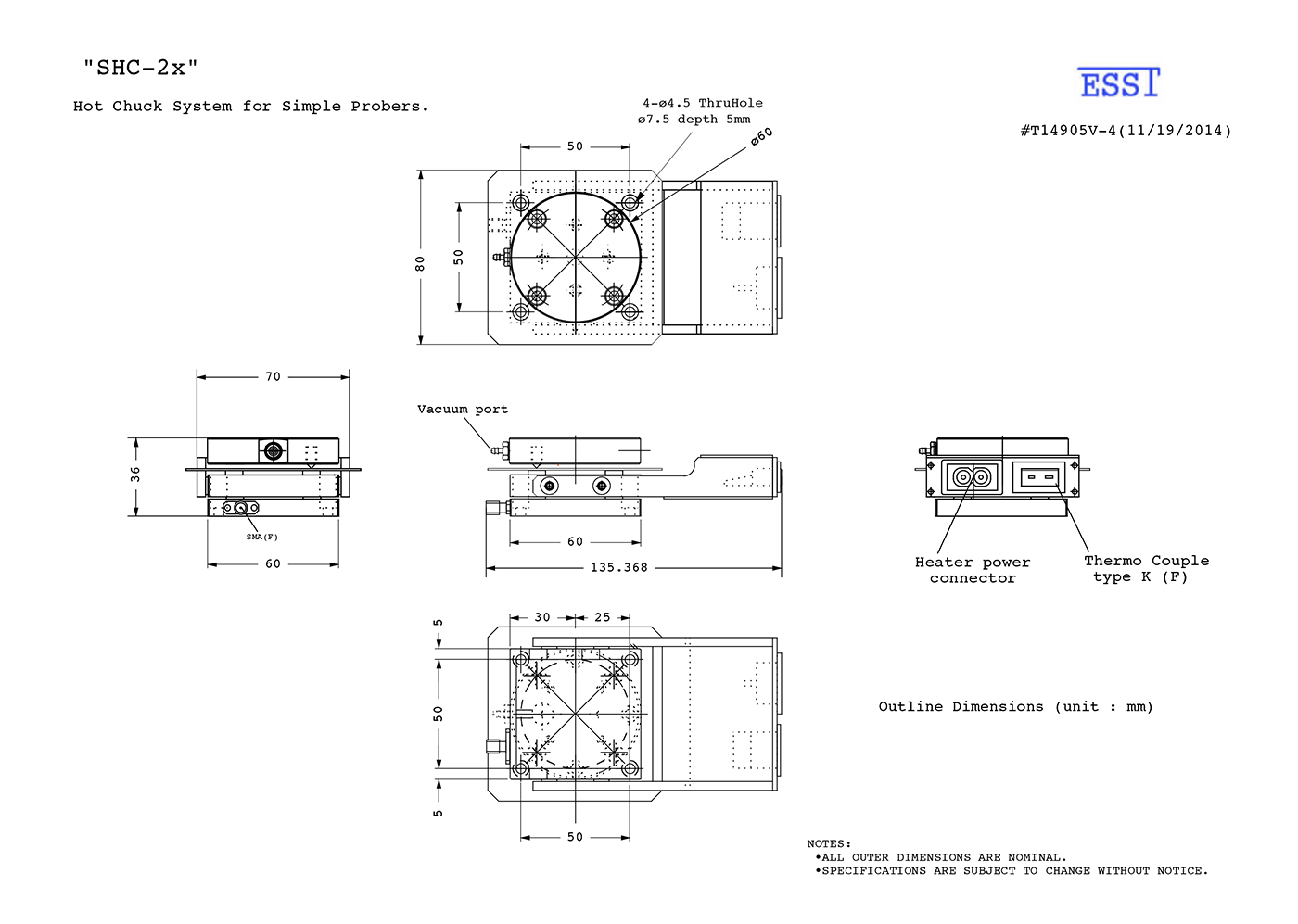

SHC-2s/SHC-2a |
VHC-2s
|
| ●オプション |
| 真空吸着ポンプセット PA-125 |
ウェハチャックを真空吸着固定する際に必要となります。 |
