| 針先詳細 |
||
 |
 |
 |

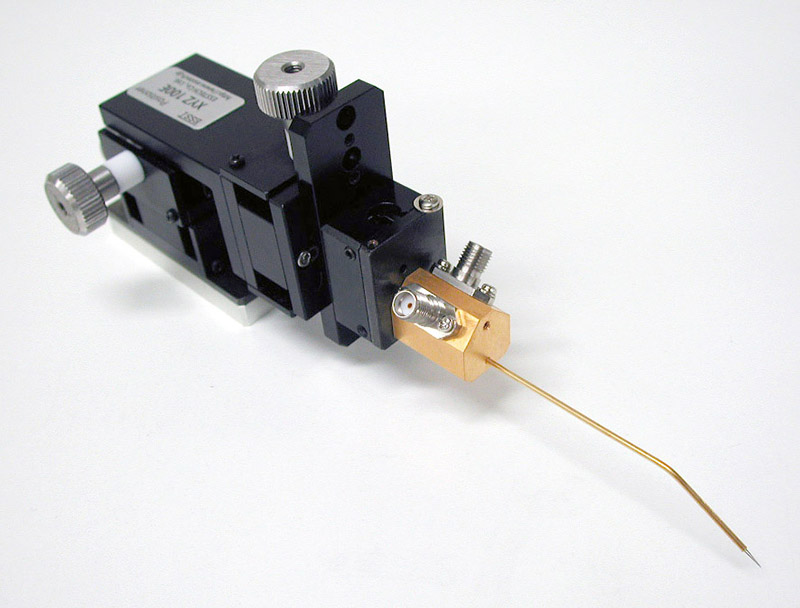

| SP-0-3a-SXYでの使用 |

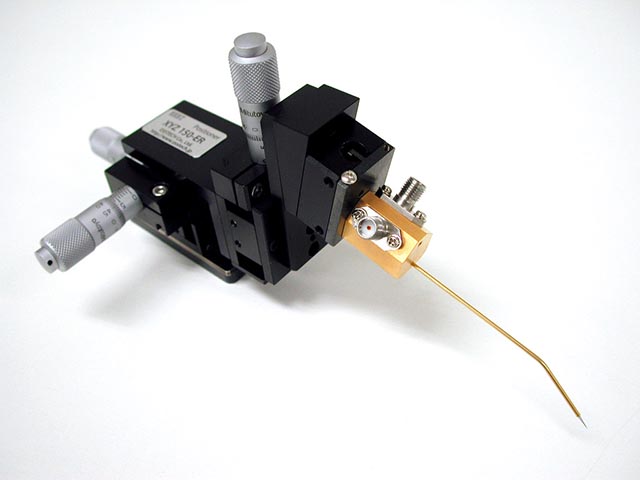

XYZ100/150への実装 |
|
 |
 |
 |

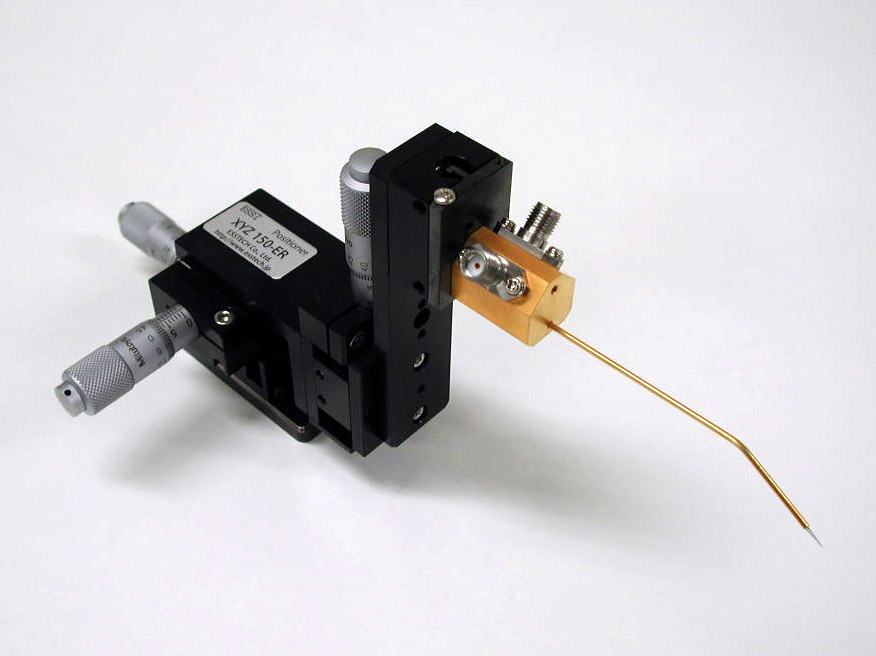

| 多穴スペーサの使用例 (XYZ150-ER + S-TH ) |

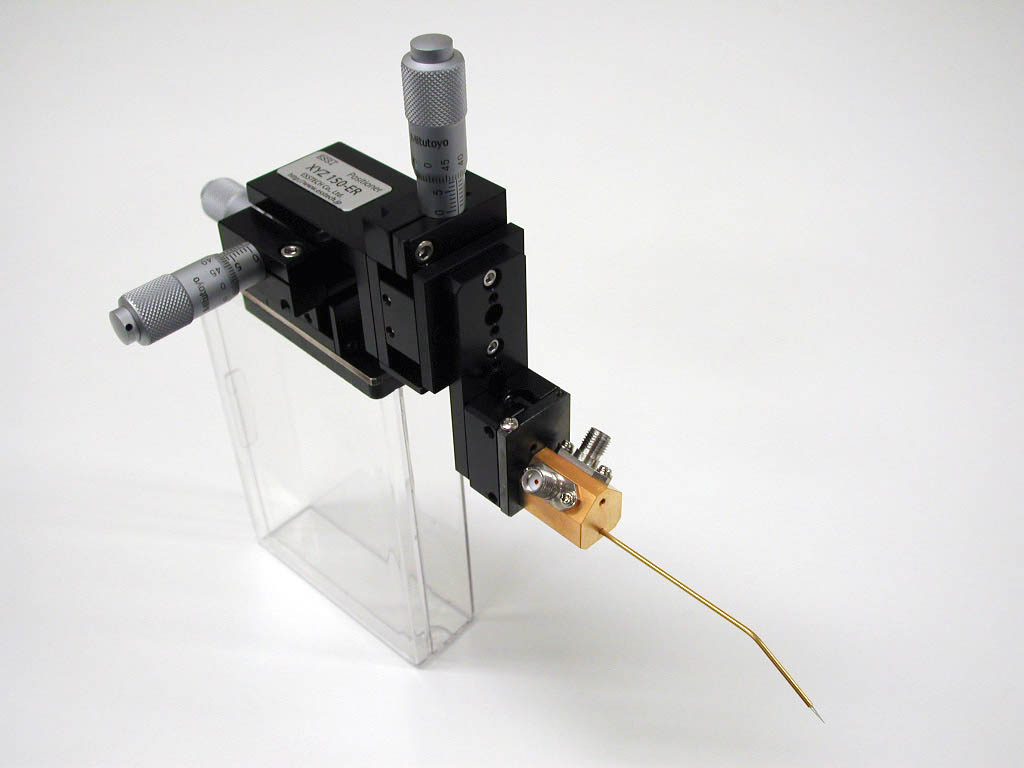

傾斜スペーサの使用例 (S-KS-15) |
|
| ●概 要 |
| ポジショナ単独での同時２点接触を手軽に行うことができます。 針先は先端半径6umで30umと50umのピッチをご用意いたしました。 |
| ●セット内容 |
マニュアルポジショナ（XYZシリーズ）への取付は下記のセット販売をご利用ください。
型式 |
構成 |
数量 |
定価 |
備考 |
|
AS-K1 |
・ケルビンプローブ同軸アーム(A-K-30型)
|
1 |
OPEN |
針先ピッチ30um |
| ・ポジショナ用取付ブラケット(A-SQ) | 1 | 同軸プローブ用標準部品 | ||
| ・中継ケーブル［L=0.5m］ | 2 | BNC(P)-SMA(P) [Z=50Ω] | ||
AS-K2 |
・ケルビンプローブ同軸アーム(A-K-50型)
|
1 | OPEN
|
針先ピッチ50um |
| ・ポジショナ用取付ブラケット(A-SQ) | 1 | 同軸プローブ用標準部品 | ||
| ・中継ケーブル［L=0.5m］ | 2 | BNC(P)-SMA(P) [Z=50Ω] | ||
| ●仕 様 |
| ケルビンプローブヘッド部 |
| 型番 |
コネクタ |
針材質 |
先端半径 | 先端ピッチ | 定価 |
備考 |
A-K-30 |
SMA-J(Ni) | タングステン | 6um | 30um | OPEN | Z=33Ω（@1MHz）※1 |
A-K-50 |
50um | OPEN | Z=33Ω（@1MHz）※1 | |||
（備考） アームの同軸セミリジッド部分のみを修理・交換することが可能です。 ※1 シングルエンド入力時 |
||||||
| ●オプション（増設） |
| ●多穴スペーサ |
垂直方向の固定位置を多段階に移動させることができます。 |
 |
| ●角度スペーサ |
| 針先のアプローチ角度（オーバハング）を変更することができます。 S-KS-15：傾斜角15度 S-KS-30：傾斜角30度 ※。 |
（写真準備中）
|
| ●外形寸法図 (単位：mm) |
 |
 |
| プローブヘッド本体 | ポジショナ実装時 |
