プローブニードル



●概 要

W

●純タングステン（W）
タングステンは融点が高く、蒸気圧も低く安定した金属です。
通電用プローブ針の材料として、最も一般的です。

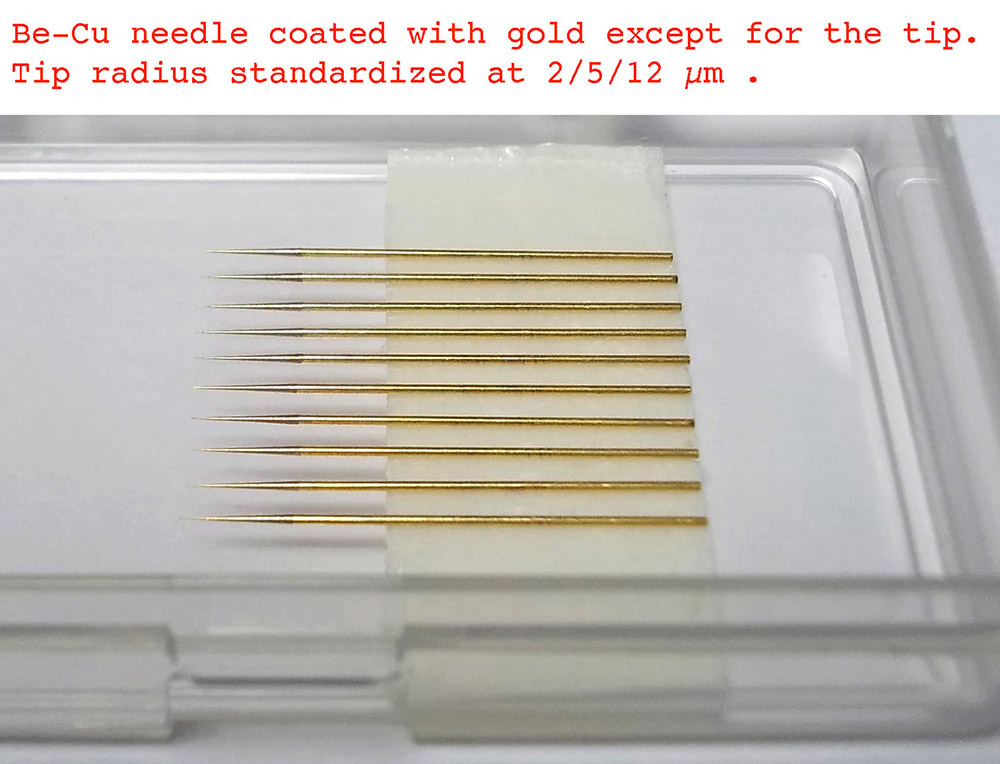

Be-Cu

●ベリリウム銅(Be-Cu）
電気コネクタの接触通電部などに広く用いられている合金です。
通電特性は他の針材より優れていますが、室温大気中において
変質が早いため保管／管理には注意が必要です。
N-Au-1

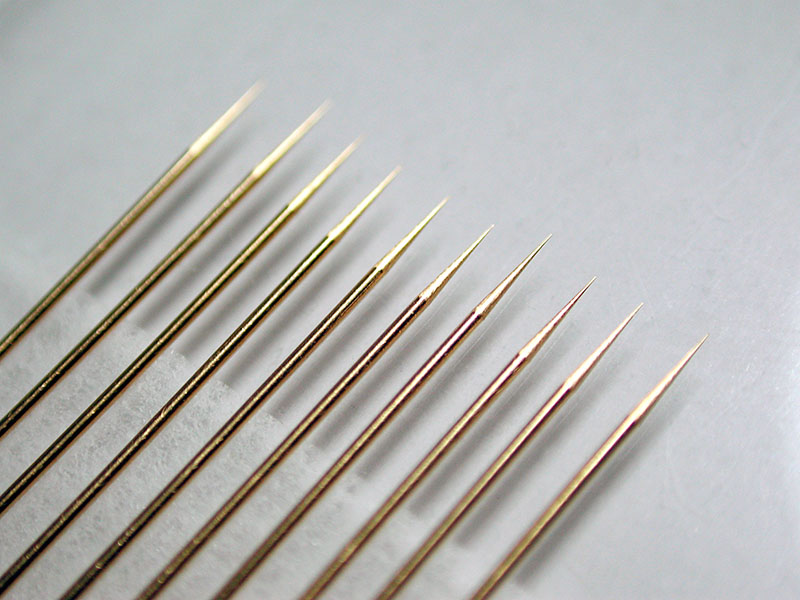

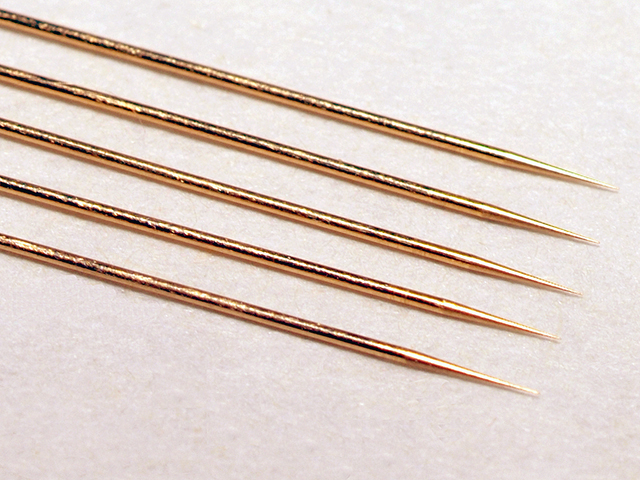

●金合金(Au Alloy）
純金を組成調質し、後工程で硬度を増加させ針にしたものです。
化学変質や導電率変化がたいへん小さく長期間使用できます。
N-Au-1

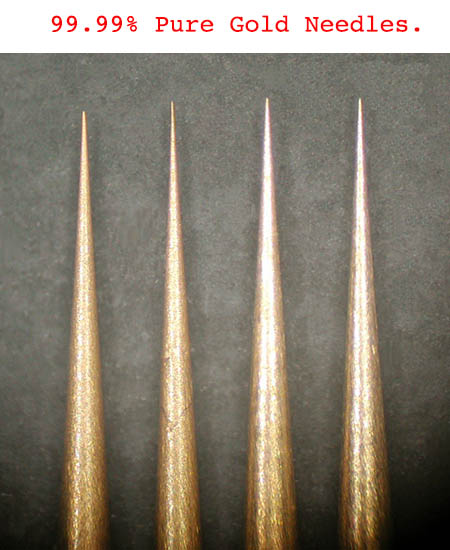

●純金(Au, Pure Gold)
一般的な硬化剤等は加えず加工調質で針に仕上げたものです。

●パラジウム合金(Pd Alloy）
微細プローブカードや小型リレー接点などに用いられる材料です。
繰返し靭性と通電性を併せ持った多元系の合金針です。
●スプリングプランジャ（”POGOピン”）
Pylon Pogo® から現在に至るまで生産検査用に広く用いられています。
寸法が大きな電極などの場合に、針の代替品として使用されます。

●仕様

●タングステン(W)
型番
(Model No.)		 材質
(Material)		 胴直径
(Shank Dia.)		 先端半径／開き全角
(Tip Radius/Angle)		 全長
(Length)		 備考
(Note)

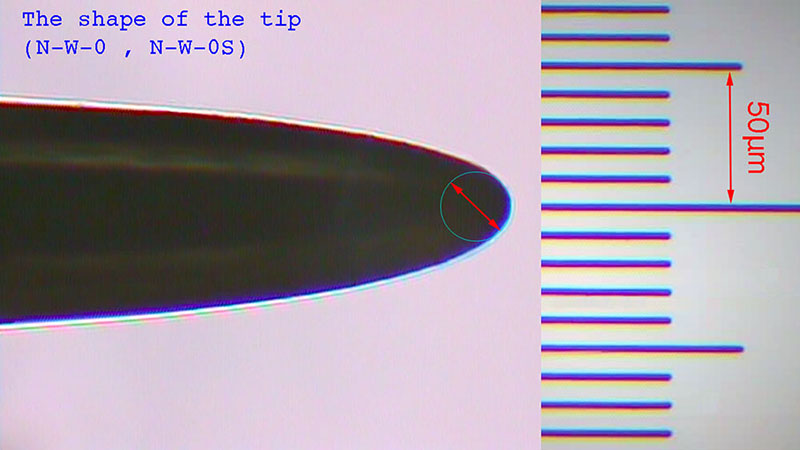

N-W-0L 純タングステン
(W:>99%)

Pure Tungsten		 ø0.5mm
(-0.02 / +0.02)

20mil		 12±2um/5deg 25mm オープンプローブ用標準針
N-W-0L-G 25mm 先端部Auコート品（試作品）
N-W-0S 12mm 同軸プローブ用 標準針

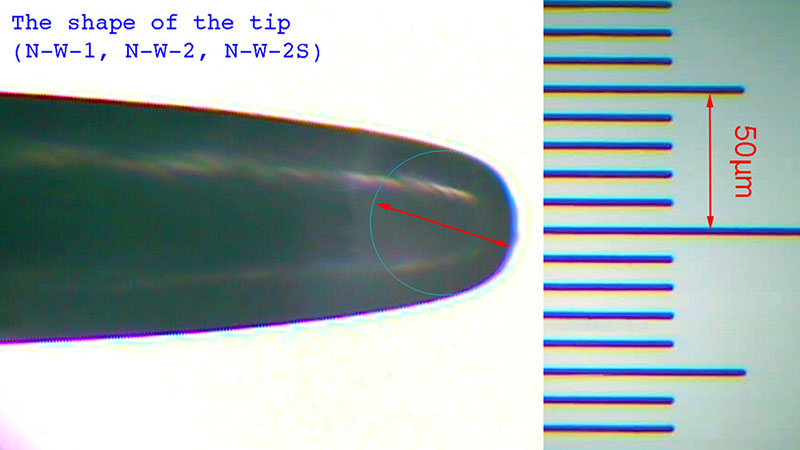

N-W-1

25±5um/5deg

 38mm .
N-W-2 25mm .
N-W-2S 12mm .

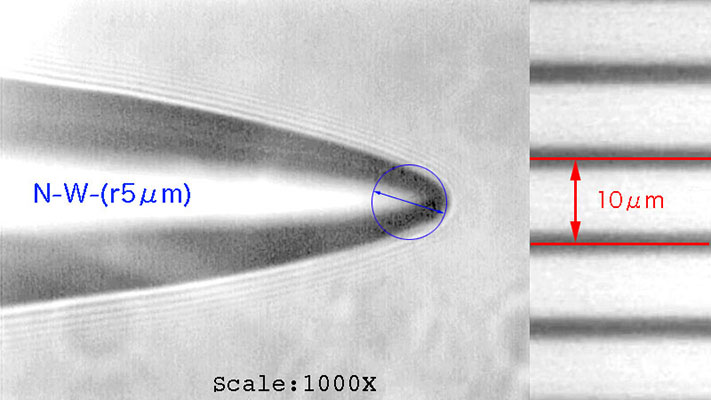

N-W-(r5) 5［-3/+2］um/5deg 25mm

.
N-W-(r5)S 12mm .

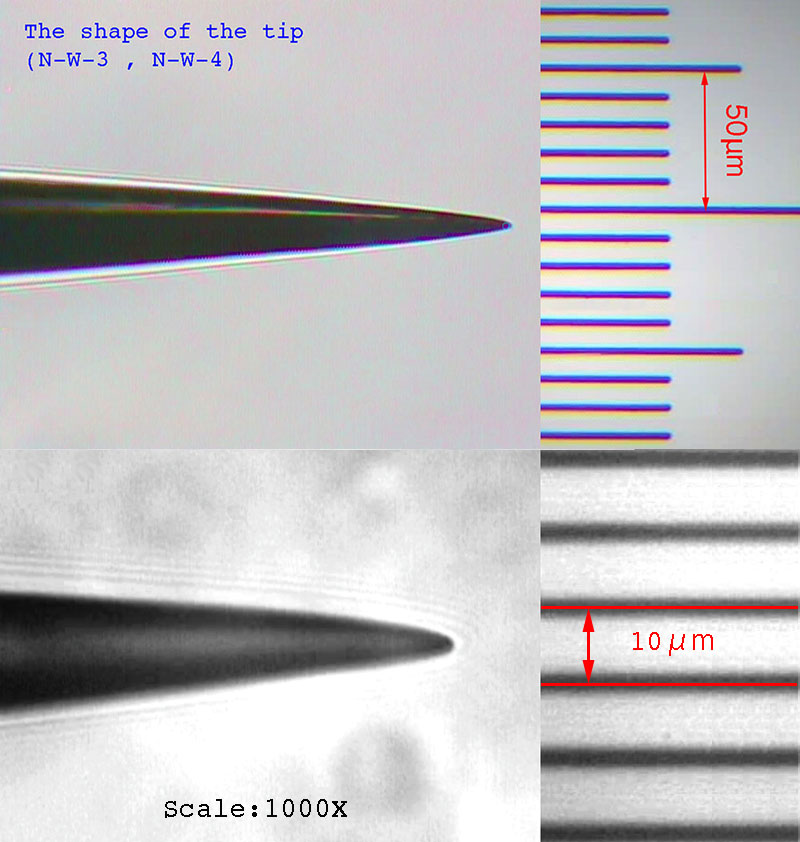

N-W-3 2±1um/5deg 38mm .
N-W-4 25mm .

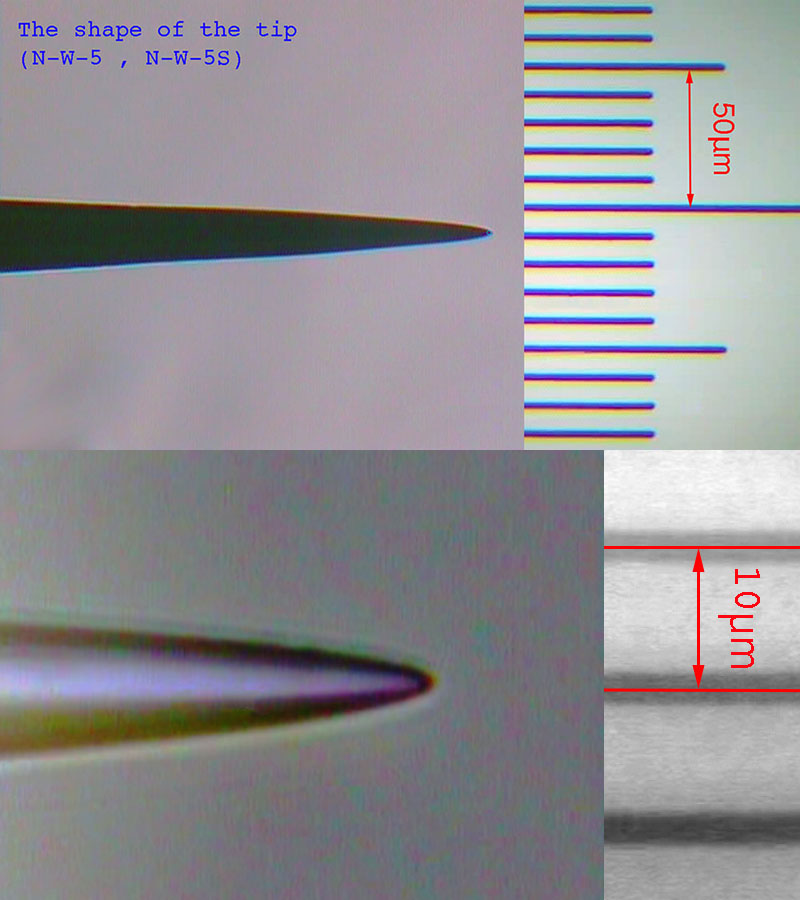

N-W-5 1.5±0.5um/5deg 25mm .
N-W-5S 12mm .
N-W-6 <0.2um/5deg (25mm) （開発中）


●ベリリウム銅(BeCu)
型番
(Model No.)		 材質
(Material)		 胴直径
(Shank Dia.)		 先端半径／開き全角
(Tip Radius/Angle)		 全長
(Length)		 胴部処理
(Body)		 備考
(Note)
N-BC-1 Cu:>98%
Be<2%
 ø0.5mm
(-0.02 / +0.04)

20mil		 25±5um / 5deg 38mm Ag plating （生産中止）
後継：N-BC-2A-L
N-BC-2 12±2um / 5deg 25mm 現行品
N-BC-3 5±２um / 5deg （生産中止）
後継：N-BC-4A
N-BC-1A ø0.5mm
(-0.02 / +0.02)

20mil		 50±8um / 7deg 25mm

Au coat


N-BC-2A-L 25±5um / 7deg 38mm N-BC-1 後継品
N-BC-2A 20±4um / 7deg 25mm .

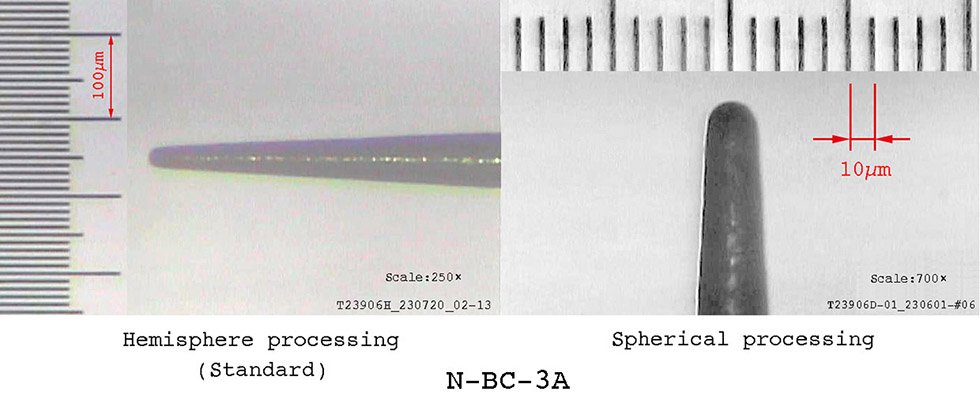

N-BC-3A 12±2um / 7deg .

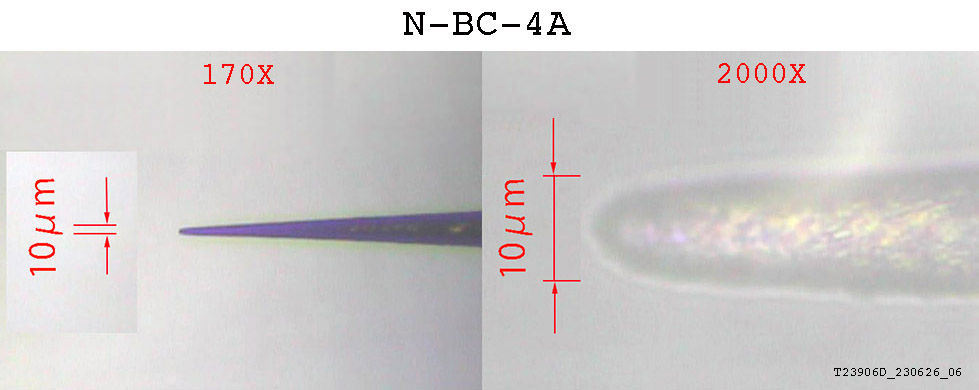

N-BC-4A 5［-3/+2］ um/ 6deg N-BC-3 後継品

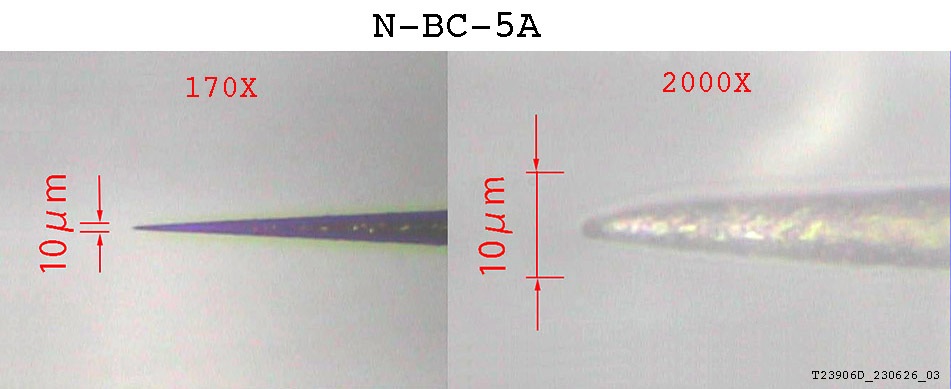

N-BC-5A 1.5±0.5um / 6deg .


●金合金(Au Alloy）
型番
(Model No.)		 材質
(Material)		 胴直径
(Shank Dia.)		 先端半径／開き全角
(Tip Radius/Angle)		 全長
(Length)		 備考
(Note)
N-Au-0S Au : >75%
Ag,Cu : <12.5%
 ø0.5mm
(-0.02 / +0.01)

20mil
 (250um)/-- 12mm 全長12mm品は同軸プローブ
での使用を想定しています。
N-Au-0L 25mm
N-Au-1S 50±10um/7deg 12mm
N-Au-1L 25mm
N-Au-2S 20±5um/7deg 12mm
N-Au-2L 25mm

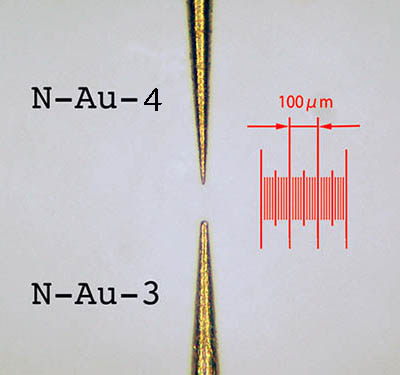

N-Au-3S 12±2um/7deg 12mm
N-Au-3L 25mm
N-Au-4S 5±3um/7deg 12mm

（生産停止中）
N-Au-4L 25mm
N-G-1L Au : >92%
Ag,Cu : <4%		 50±10um/7deg (TBD) （開発中）

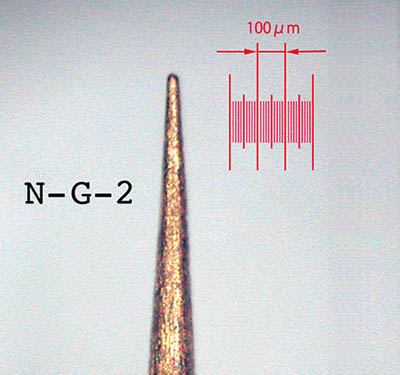

N-G-2L 20±5um/7deg 25mm .

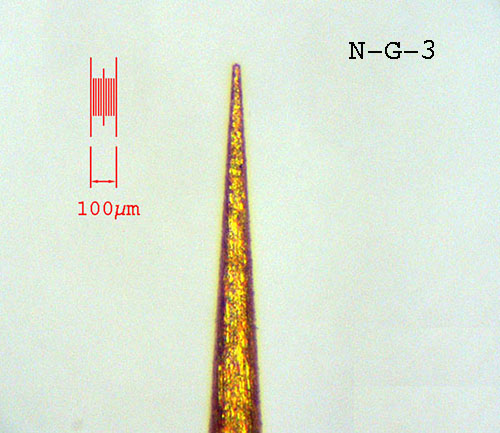

N-G-3L 12±2um/7deg .

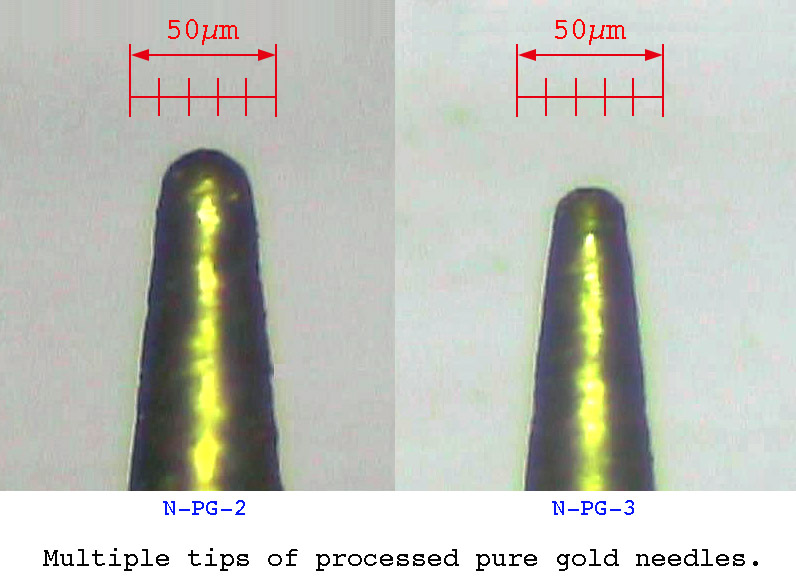

N-PG-2 Au : 99.99%
硬化純金針		 ø0.5mm
(-0.02 / +0.03)

20mil		 20±5um/7deg 18mm .
N-PG-3 12±4um/7deg .
N-PG-4 <5um/7deg (TBD) （開発中）


●パラジウム合金（Pd Alloy）　
型番
(Model No.)		 材質
(Material)		 胴直径
(Shank Dia.)		 先端半径／開き全角
(Tip Radius/Angle)		 全長
(Length)		 備考
(Note)
N-Pd-1L Pd : >30%
Pt,Au, : <10%

ø0.5mm
(-0.02 / +002)
20mil

 12±2um/5deg 25mm


N-Pd-2 ø0.66mm
(-0.04 / +002)
25mil		 5um/10deg 38mm （生産中止）
N-Pd-2L ø0.5mm
(-0.02 / +002)
20mil		 5um/5deg 25mm （生産中止）

●ステンレス　(Stainless Steel)
型番
(Model No.)		 材質（処理）
(Material)		 胴直径
(Shank Dia.)		 先端半径／全角
(Tip Radius/Angle)		 全長
(Length)		 備考
(Note)
N-SS-1L SUS 303

ø0.5mm
(-0.02 / +0.01)

20mil

 1［-0.5/+1］um/5deg 25mm

（試験供給中）
N-SS-2L <0.5um/5deg

●スプリングプランジャ　(POGO PIN)
型番
(Model No.)		 材質（処理）
(Material)		 外形寸法
(Material)		 先端半径／全角
(Tip Radius/Angle)		 耐電流／固有抵抗 備考
(Note)
PP-1R Tip：SK(Au plated）
Body：PBP（Au plated）

Shank Dia：0.5mm
Length ：15mm
Stroke ：2mm

 180um/-- 1A/50mΩ

同軸プローブ
オープンプローブ
で使用可能です
PP-1A --/60deg


●材料諸元（弊社部材での代表値）

●タングステン (W)
名称
(Item)
数値
(Value)
単位
(Unit)
備考
(Note)
硬度
 380±40 Hv ビッカース硬さ（Vickers hardness)
電気抵抗率 (比抵抗) 7±0.5 ×1.E-8［ Ω・m］ ρ（Resistivity）
導電率 (電気伝導率) 14.5±0.8 ×1.E+6［S/m］ σ（Conductivity）、S＝１／Ω


●ベリリウム銅 (BeCu) [2% beryllium]
名称
(Item)
数値
(Value)
単位
(Unit)
備考
(Note)
硬度 300±50 Hv ビッカース硬さ（Vickers hardness)
電気抵抗率（比抵抗） 8.5±1 ×1.E-8［ Ω・m］ ρ（Resistivity）
導電率（電気伝導率） 11.8±0.6 ×1.E+6［S/m］ σ（Conductivity）、S＝１／Ω


●Au合金 (K18）
名称
(Item)		 数値
(Value)		 単位
(Unit)		 備考
(Note)
硬度 150±10 Hv ビッカース硬さ（Vickers hardness)
電気抵抗率（比抵抗） 2.2±0.3 ×1.E-8［ Ω・m］ ρ（Resistivity）
導電率（電気伝導率）
 45.5±0.8 ×1.E+6［S/m］ σ（Conductivity）、S＝１／Ω


●参考資料


電極パッド例1電極パッド例2

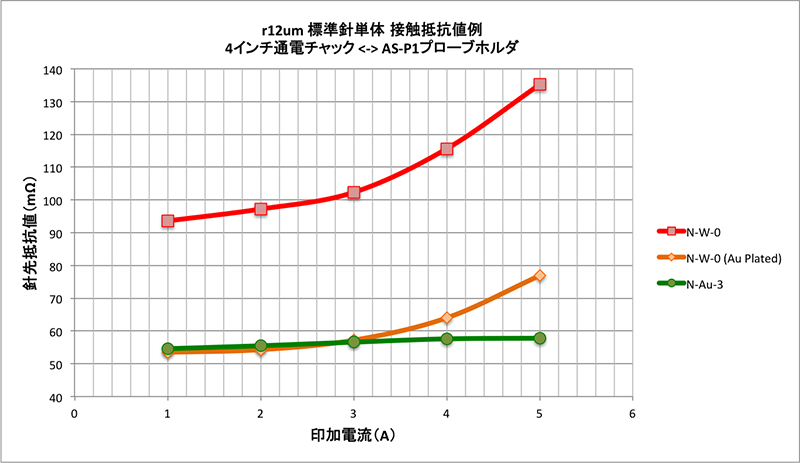

通電抵抗値の比較

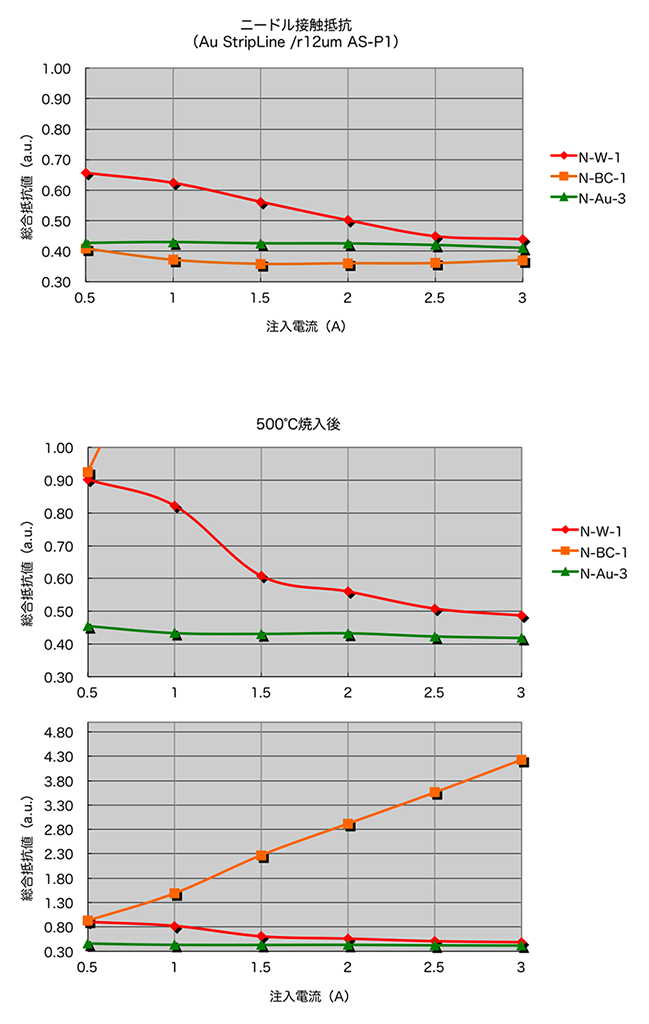

加熱後の抵抗値変化

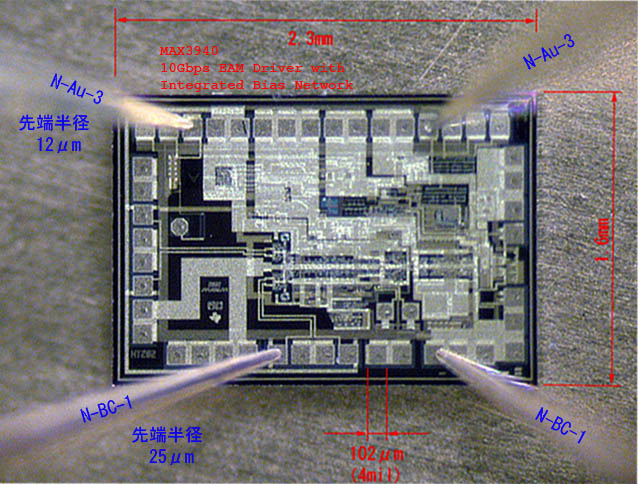

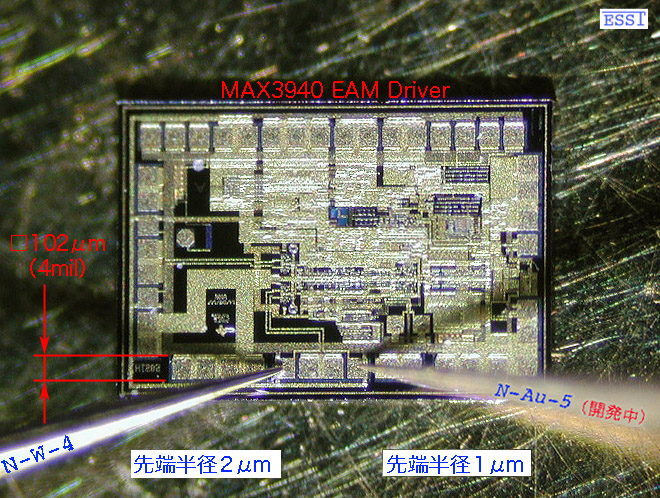

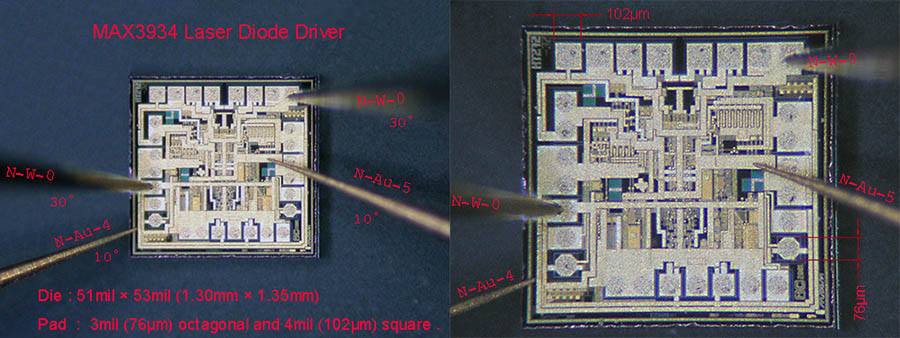

電極への導入例
　※本写真の公開はMAXIM社の承諾を得ております。

印加電力の増加に伴い、発熱の影響が現れます。
銅系は高温に弱く大電力には金合金が有利です。
微細電極になるほど針先での金属間の相性が顕著となります。
対象電極幅（正方形換算）の1/4程度の針先半径が目安です。
