オープンプローブ　(Open Probes)
(AS-P1/P2/P3/P4)　



AS-P3 AS-P3

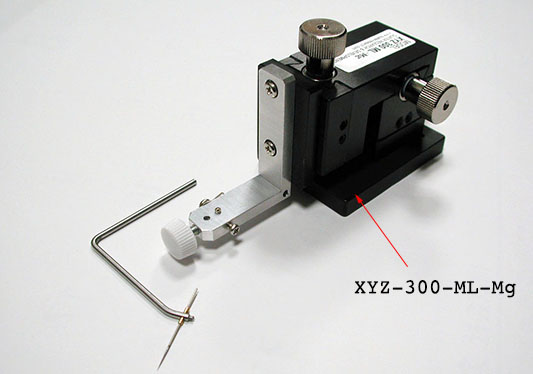

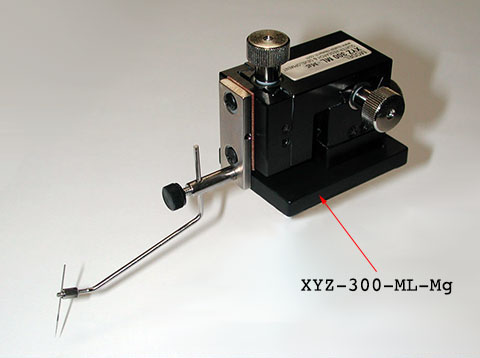

XYZ100-EL + AS-P1 XYZ-300-MR-Mg + AS-P2-1 XYZ-300-ML-Mg + AS-P2-2
最も標準的なセットです

米国Quater-research社製ポジショナ用セットです

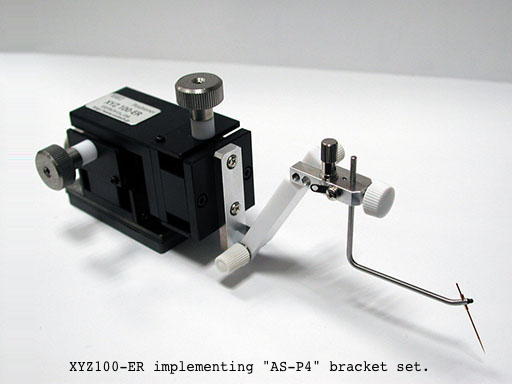

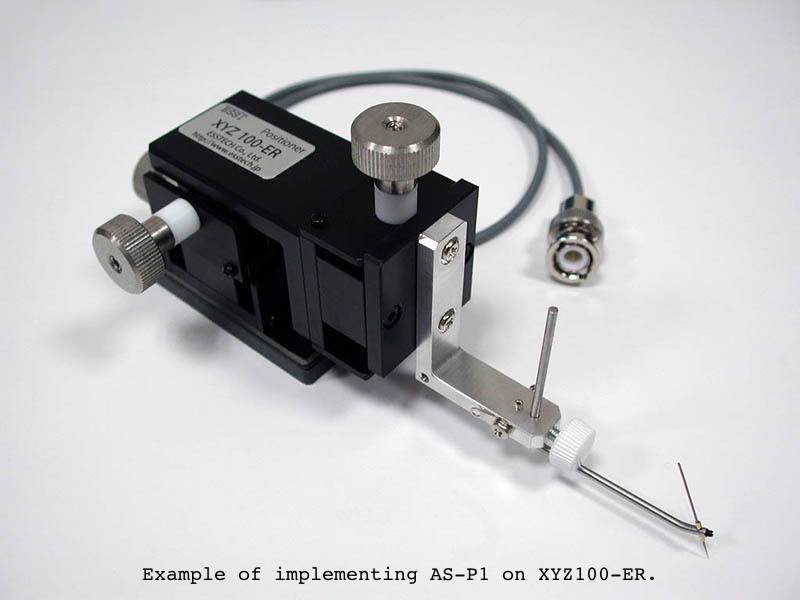

AS-P3 XYZ100-ER+AS-P4 AS-P4

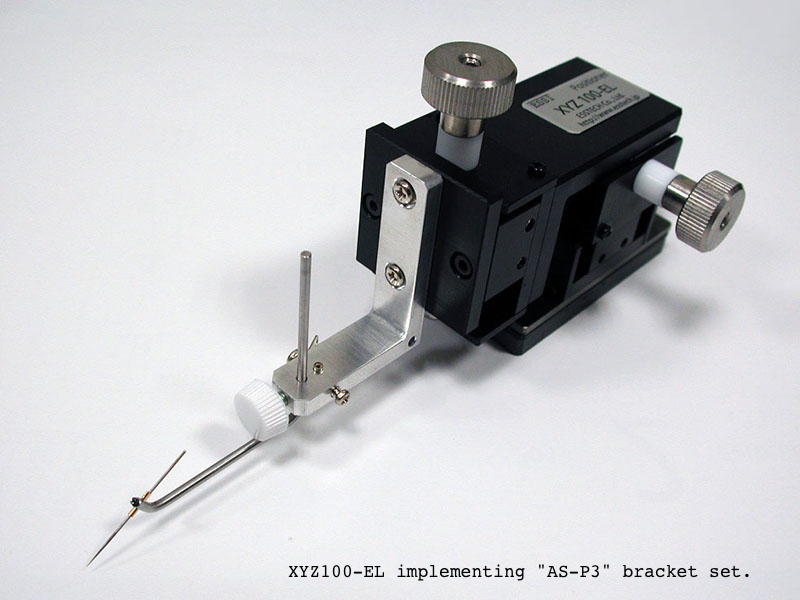

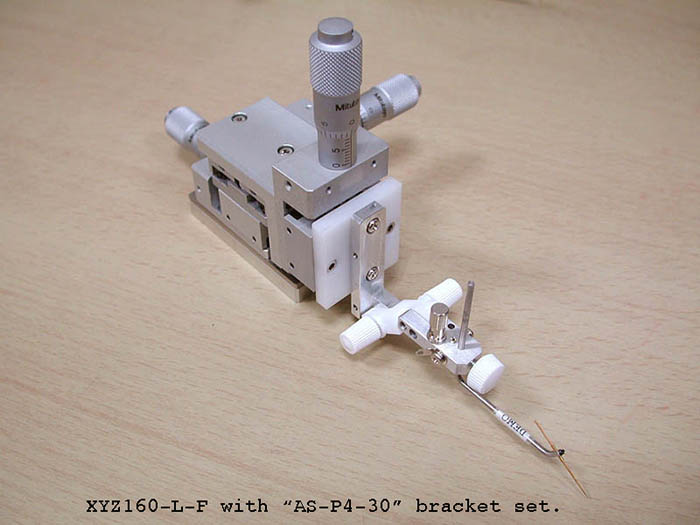

XYZ100-EL + AS-P3 XYZ100-ER + AS-P4 XYZ160-L-F + AS-P4-30

浅い角度での針接触が可能です

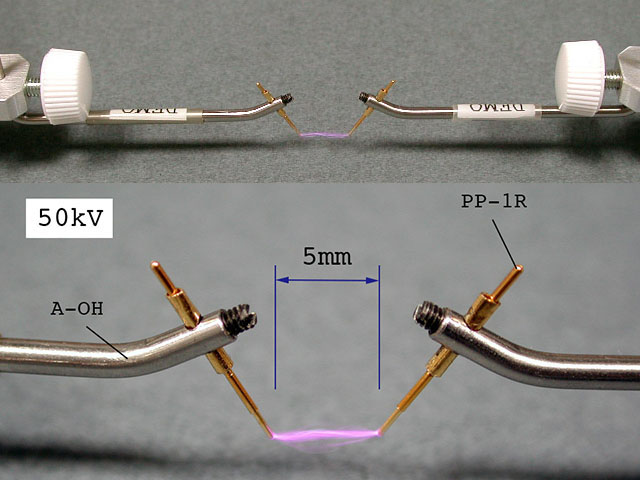

2関節を持つ構造で、長短の絶縁スペーサにより高圧への対応も可能


●概要 (Overview)

ポジショナーに各種ニードルを固定するための標準セットです。
AS-P1は汎用タイプ、AS-P3は針先角度を浅く抑えています。
AS-P4は二関節方式で位置自由度の高い針立てが行えます。

●セット内容 (Set contents)

マニュアルポジショナーへの取付は下記のセット販売が便利です。 　
型式
(Model No.)		 主な構成部材
(Components)		 数量
(Qty)		 参考写真
(Reference
pictures)		 説明
(Explanation)
AS-P1

　・オープンアーム A-OH
　・取付ブラケット A-ST
　・プローブニードル N-W-0L
　　 （タングステン／先端半径12um）
　・PTFEニードル絶縁筒
　・接続ｹｰﾌﾞﾙ(BNCﾌﾟﾗｸﾞ-丸PIN L=0.5m）
　・電極端子セット(Electrode terminal set.)

1
1
1

1
1
1
・アプローチ角60°（対水平）
・適用ポジショナー
　XYZ100/150/160
AS-P2-1
 　・オープンアーム 　#20235　　
　・取付ブラケット　#20240　
　・プローブニードル N-W-0L
　・電極端子セット(Electrode terminal set.)
1
1
1
1
米国規格（UN）
（取扱停止中）
AS-P2-2
 　・オープンアーム　A-OH　　
　・取付ブラケット　A-ST、変換／絶縁板　
　・プローブニードル N-W-0L
1
1
1
1
国内標準（ISO）
・適用ポジショナー
　XYZ-300
AS-P3
 　・オープンアーム A-OH-30
　・取付ブラケット A-ST
　・プローブニードル N-W-0L
　・PTFEニードル絶縁筒
　・接続ｹｰﾌﾞﾙ(BNCﾌﾟﾗｸﾞ-丸PIN L=0.5m）
　・電極端子セット(Electrode terminal set.)
1
1
1
1
1
1
AS-P3
 ・アプローチ角30°（対水平）
・適用ポジショナー
　XYZ100/150/160
AS-P4
 　・オープンアーム A-OH
　・取付ブラケット A-ST4　(注1)
　・プローブニードル N-W-0L
　・PTFEニードル絶縁筒
　・電極端子セット(Electrode terminal set.)
1
一式
1
1
1
1
AS-P4
 ・基本アプローチ角60°
・適用ポジショナー
　XYZ100/150/160
AS-P4-30
 ・オープンアーム A-OH-30
　・取付ブラケット A-ST4　(注1)
　・プローブニードル N-W-0L
　・PTFEニードル絶縁筒
　・電極端子セット(Electrode terminal set.)
1
一式
1
1
1
1
AS-P4-30
 ・基本アプローチ角30°
・適用ポジショナー
　XYZ100/150/160
備考
(Note)

(注1)　：加工部品4点で構成されるセットです。

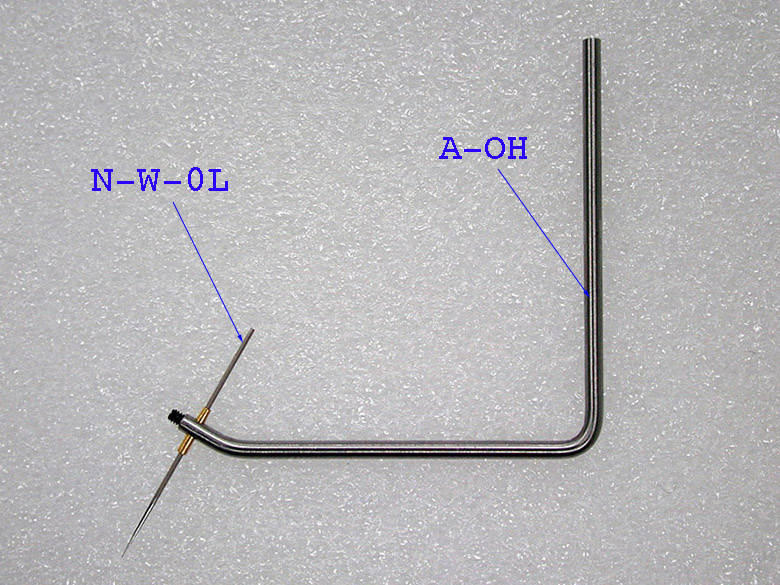

標準規格アーム (Standard probe arm)
ニードルをセットした状態
(A-OH + N-W-0L)

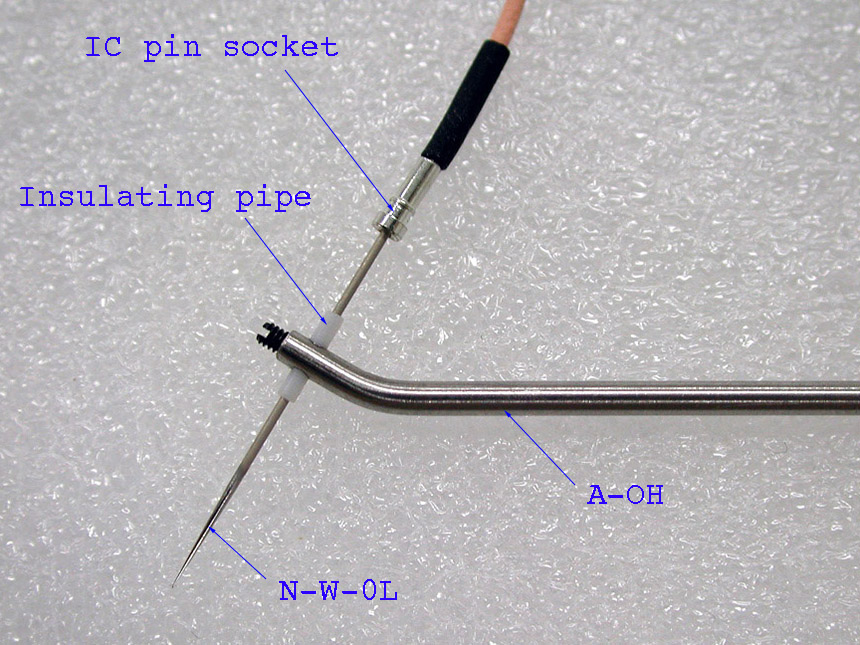

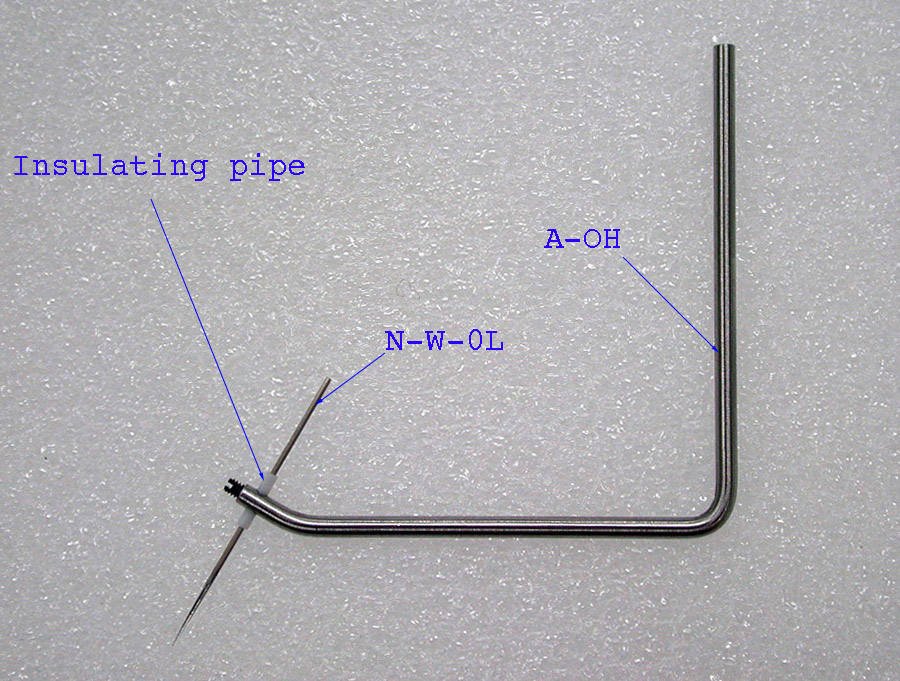

針絶縁筒の使用例
(Example of insulation)
ニードルをセットした状態
(A-OH-30 + N-W-0L)

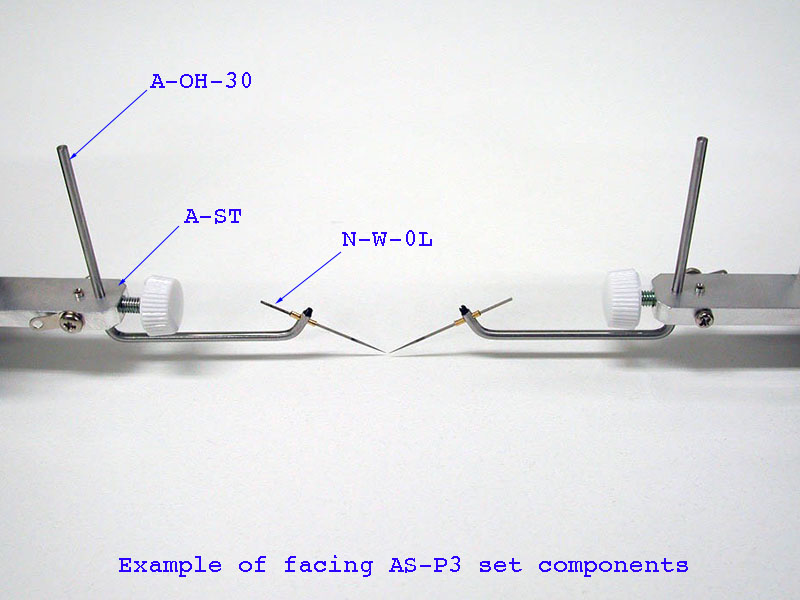

AS-P3対向使用例

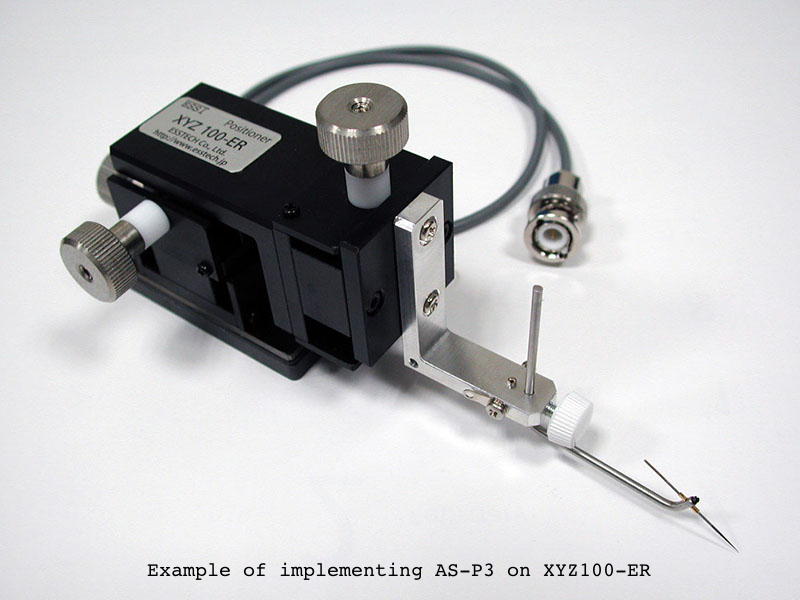

（A-OH-30 + N-W-0L , A-ST)
AS-P1セット用標準オープンアーム　（A-OH）
(Appearance of standard open-arm "A-OH")

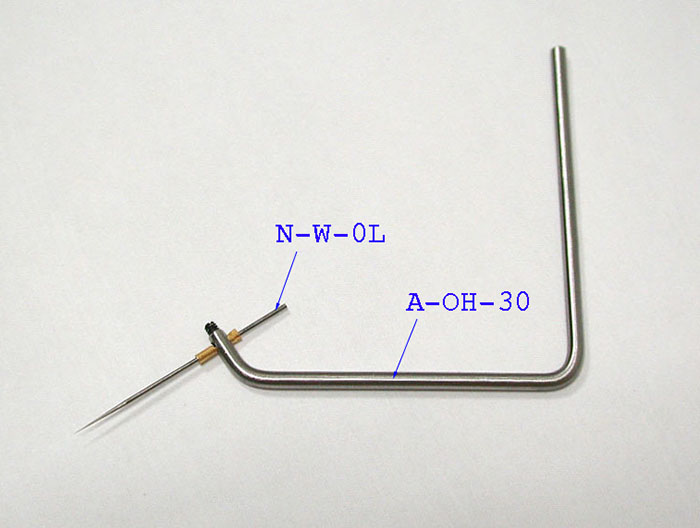

AS-P3セット用標準オープンアーム　（A-OH-30）
(Appearance of standard open-arm "A-OH-30")

AS-P4_01
AS-P4-30_01
AS-P4
AS-P4-30

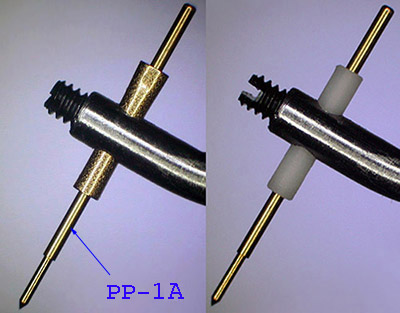

PP-1A を装着
PP-1R を装着

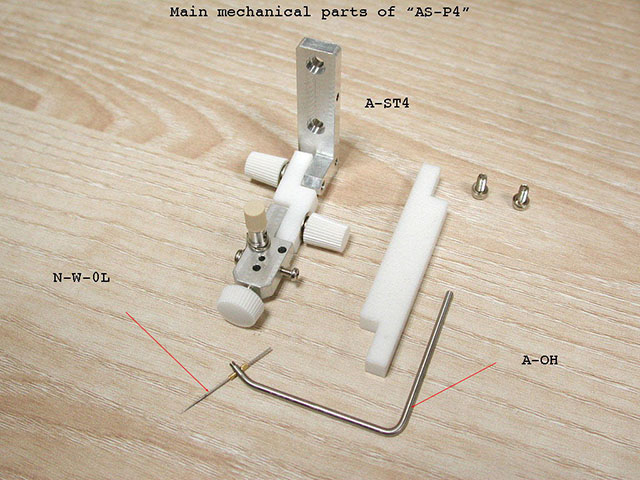

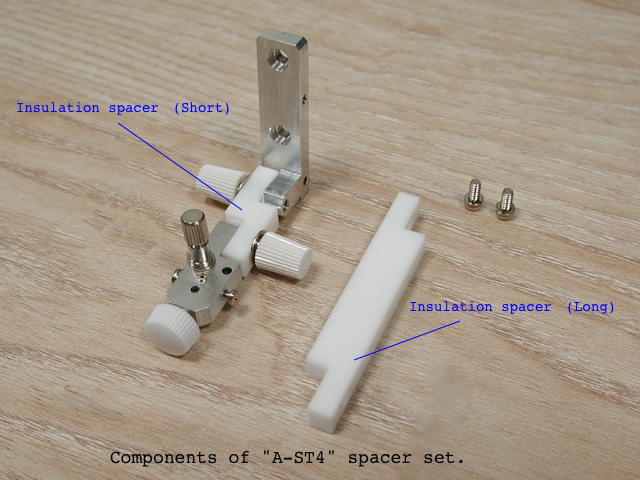

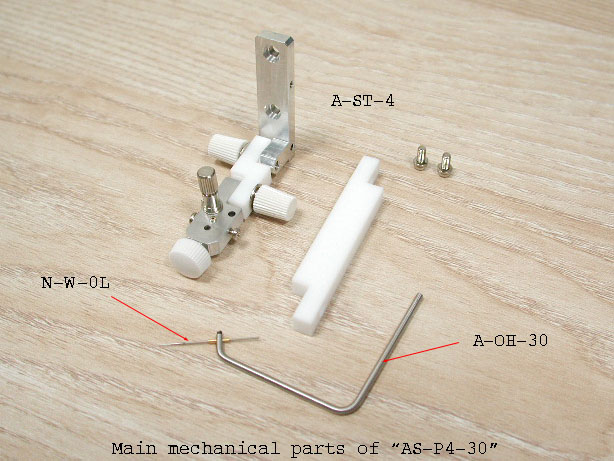

AS-P4型セット主要構成部品
(Main components)　
別売の各種標準針やコンタクトプローブを装着できます。
(Various standard needles and contact probes can be attached.)


標準規格外アーム (Non-standard probe arm)

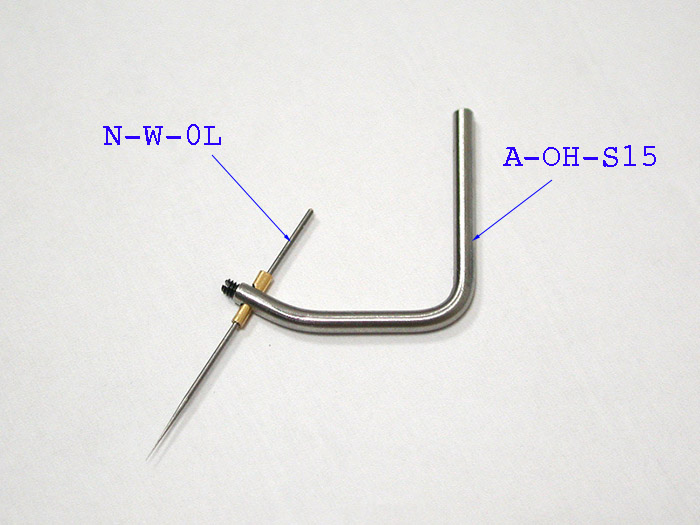

A-OH-S15
 A-OH-S15 A-OH-90 A-OH-90(PP-1R)

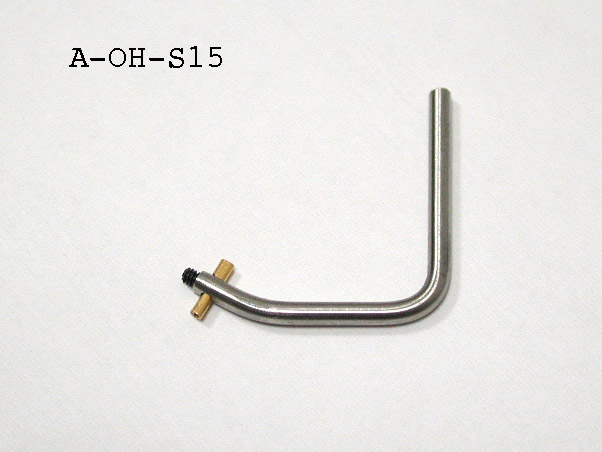

A-0H-S15 本体
(Smallest size arm)
ニードルをセットした状態
(A-OH-S15 + N-W-0L)

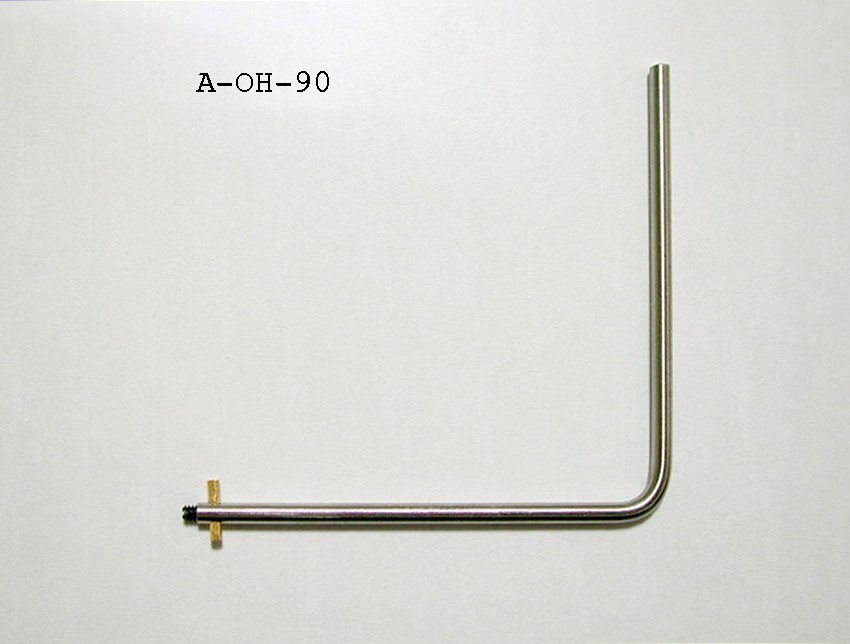

A-OH-90 本体
(For vertical use)

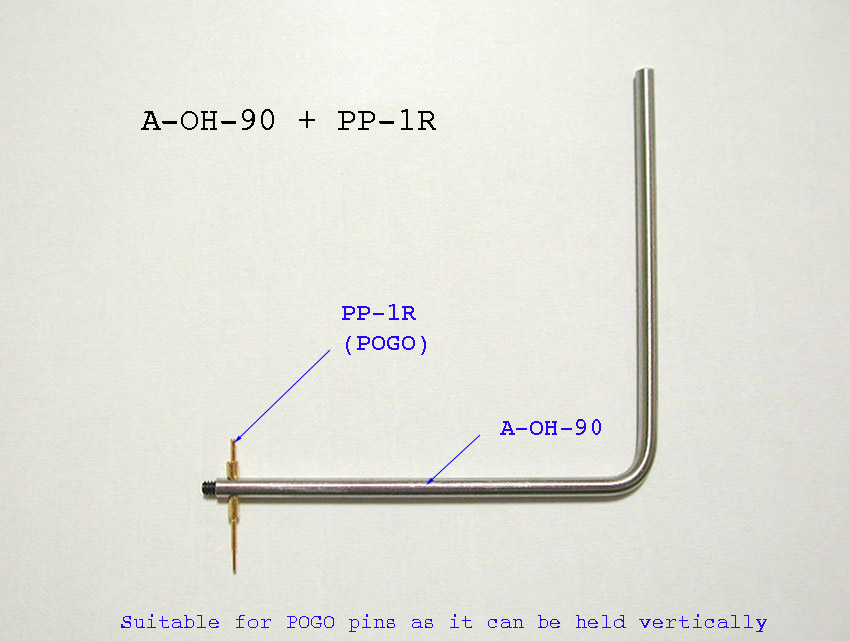

POGOピンをセットした状態
(A-OH-90 + PP-1R)
A-0H-S15
A-0H-90


●仕 様 (Specifications)

＜プローブアーム＞
型式
(Model No.)		 針角度
(Angle)
(注1)

最大電流
(Max Current)
最大電力
(Max power
handling

 適合針外径
(Needle Dia.)		 適合ポジショナー
(Eligible
positioner)		 説明
(Explanation)
A-OH
60°
2A
<10W
0.5mm
(20mil)
XYZ100/150/160
標準在庫品
A-OH-30
30°
A-OH-S15
60°
最小サイズ品
A-OH-90
90°
垂直針立用
備考
(Note)
(注1) 対水平角度。(Angle to the horizontal)
(注2) アーム単体での販売時は標準プローブ針（N-W-0L）および PTFE絶縁筒は付属しません。

●オプション (Optional parts)

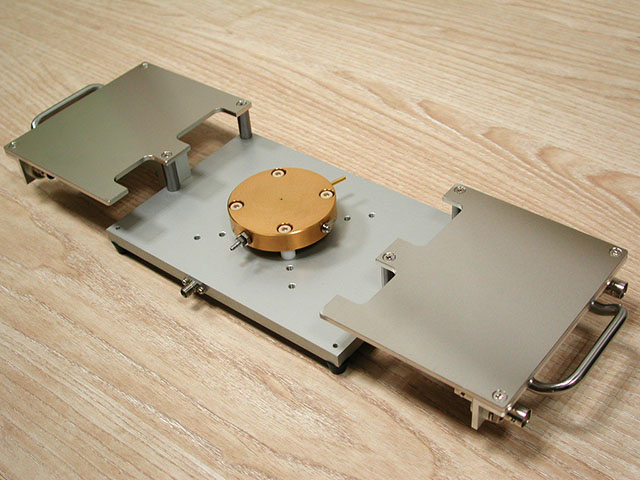

各種スペーサー (Spacers for connecting to positioner.)

高さやスパンを調整ができる各種スペーサー（多穴ホルダー他）がございます。
Various spacers that can adjust the height and span of the needle tip.position.
SP-0-2La
多穴ホルダー S-TH

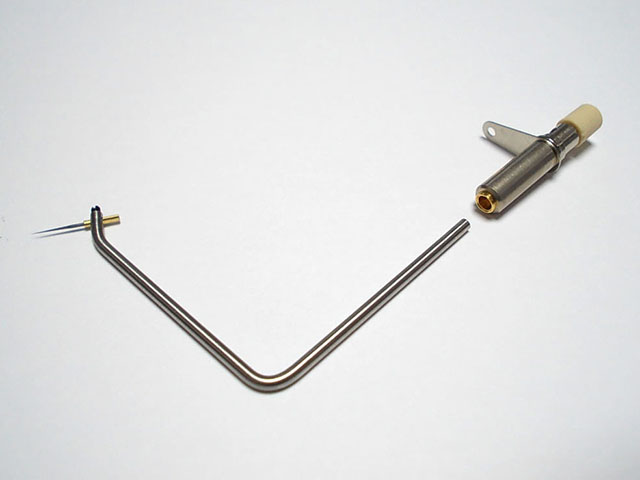

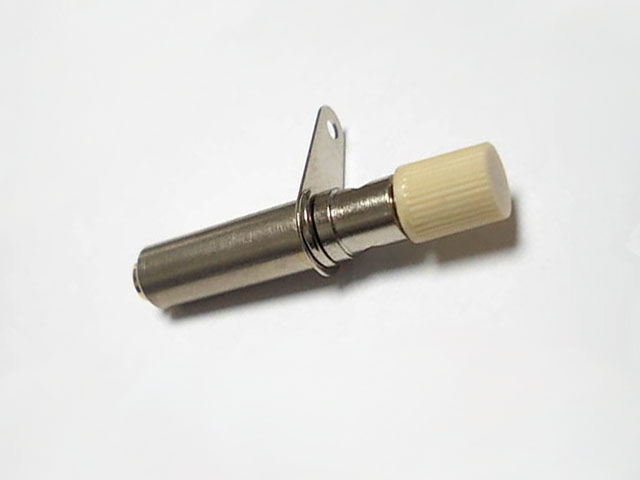

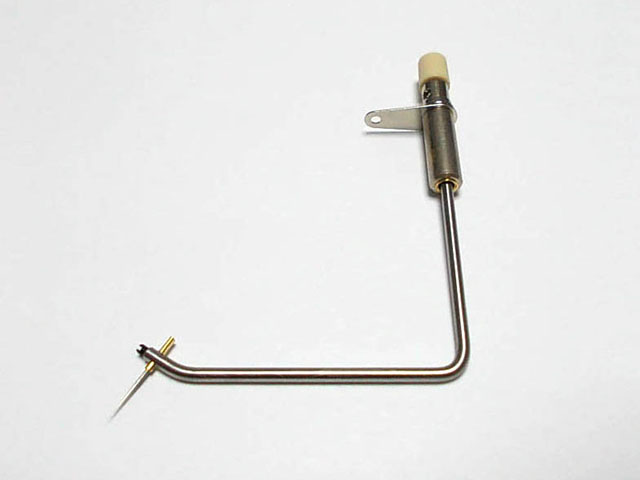

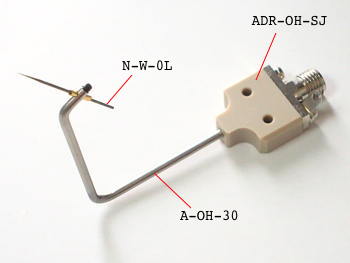

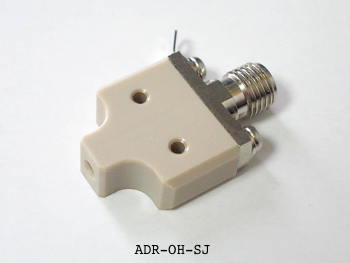

通電用アダプター
抜き挿しのみで手軽にオープンアームにケーブルを接続できます。
This allows to easily connect the cable to the open arm simply
by removing and inserting it.
ADR-OH-TP
ADR-OH-TP-2
ADR-OH-TP-3
ADR-OH-TP
A-OH型に使用できます。

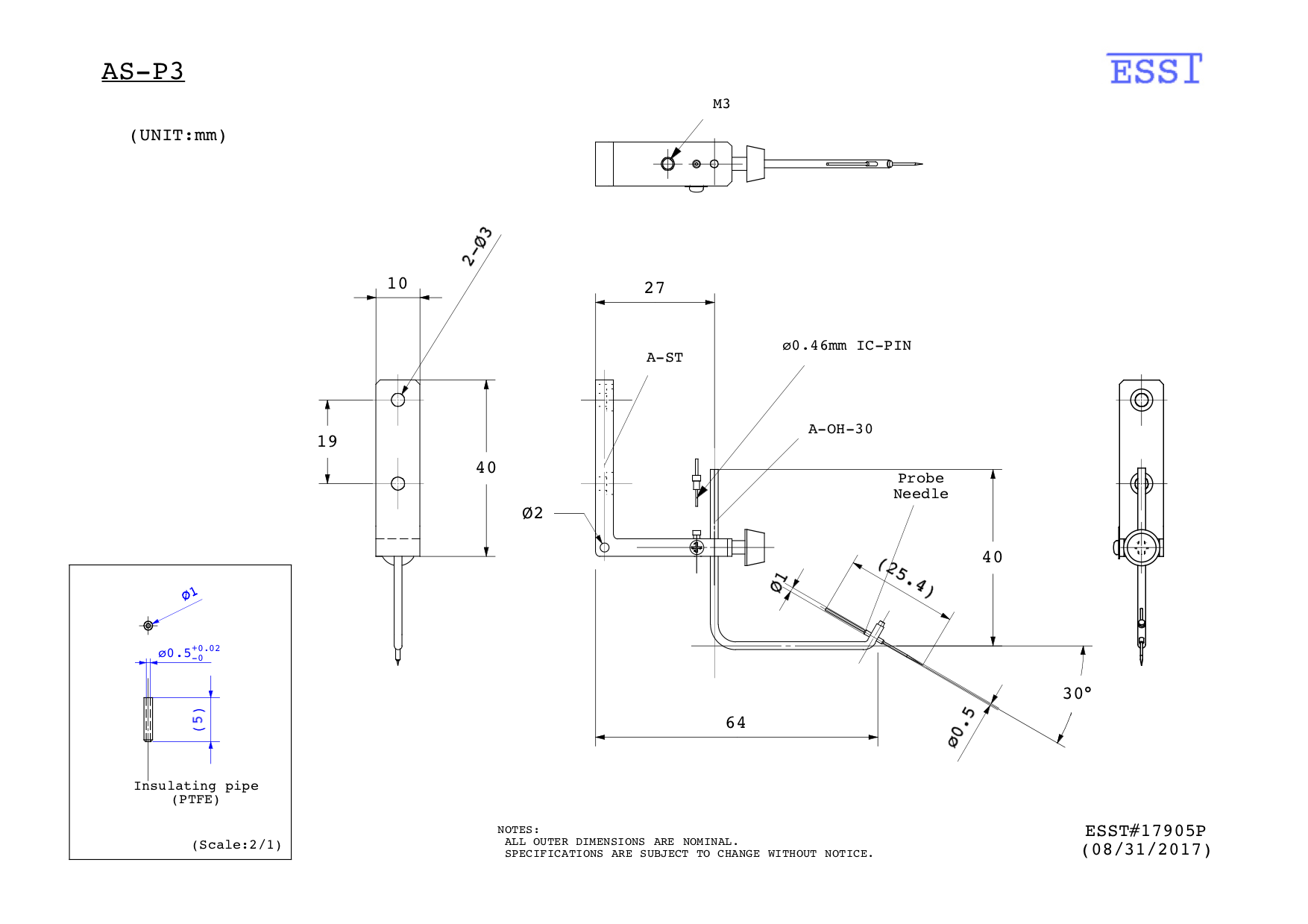

●外形寸法図 (Dimension drawing)

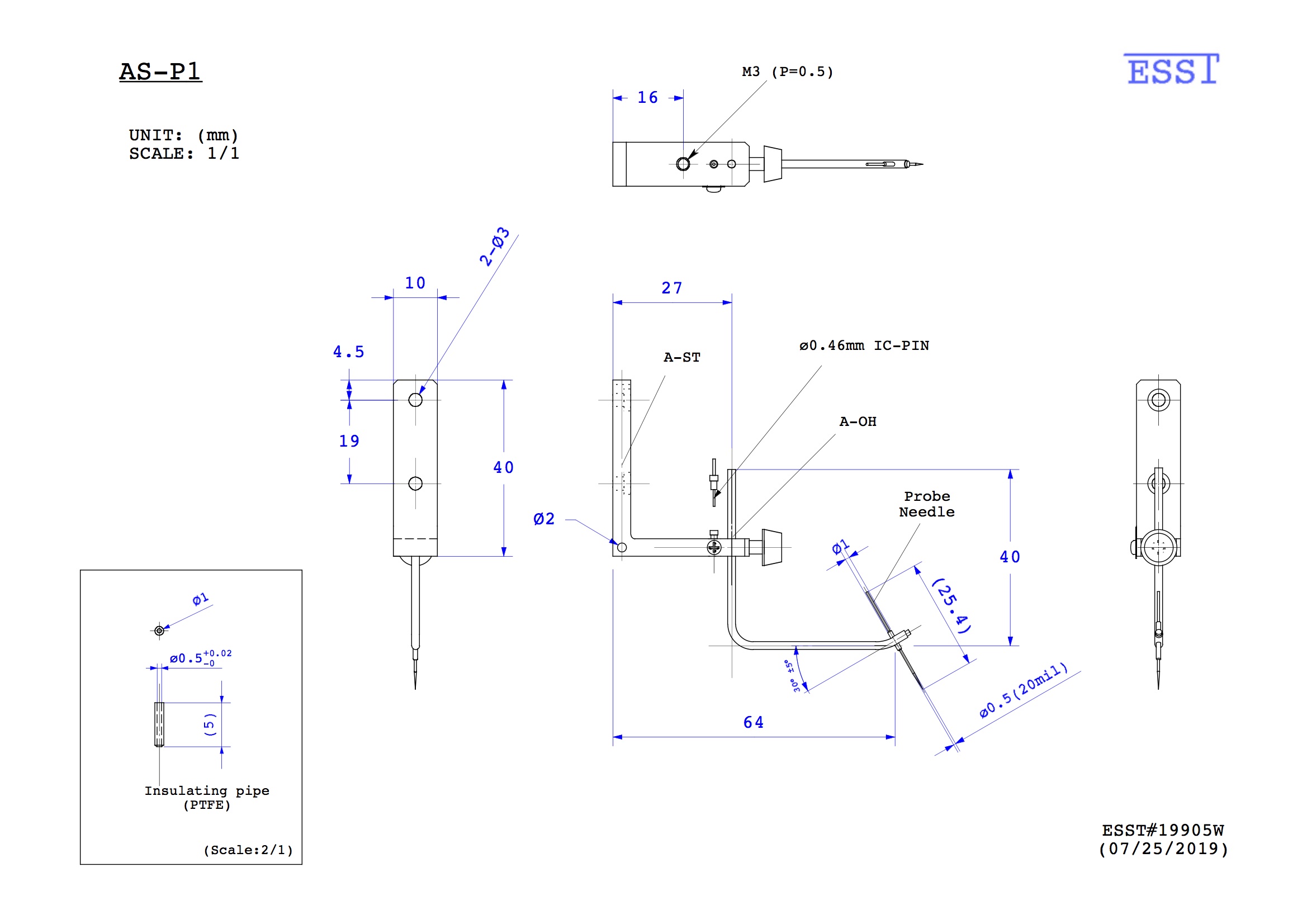

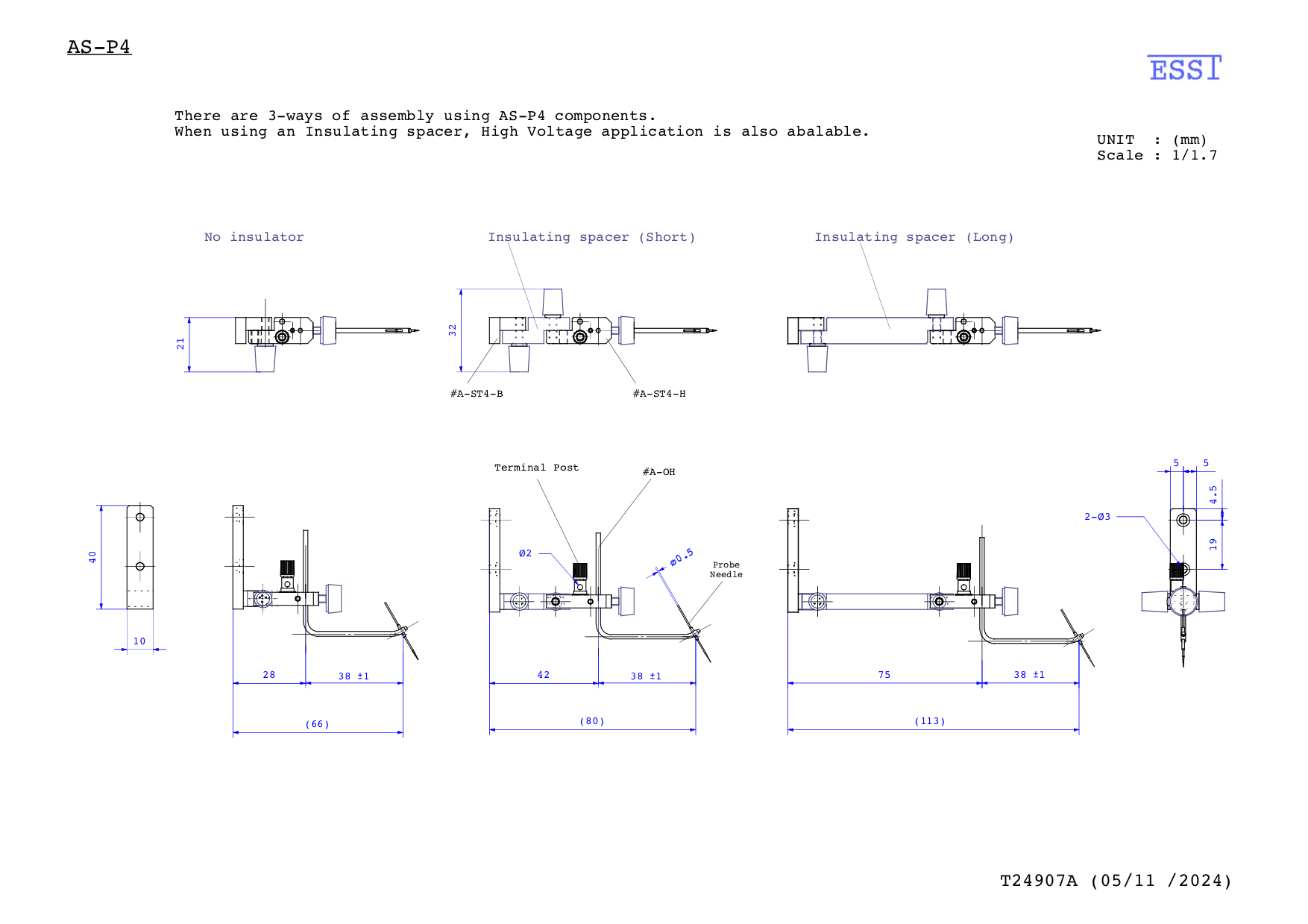

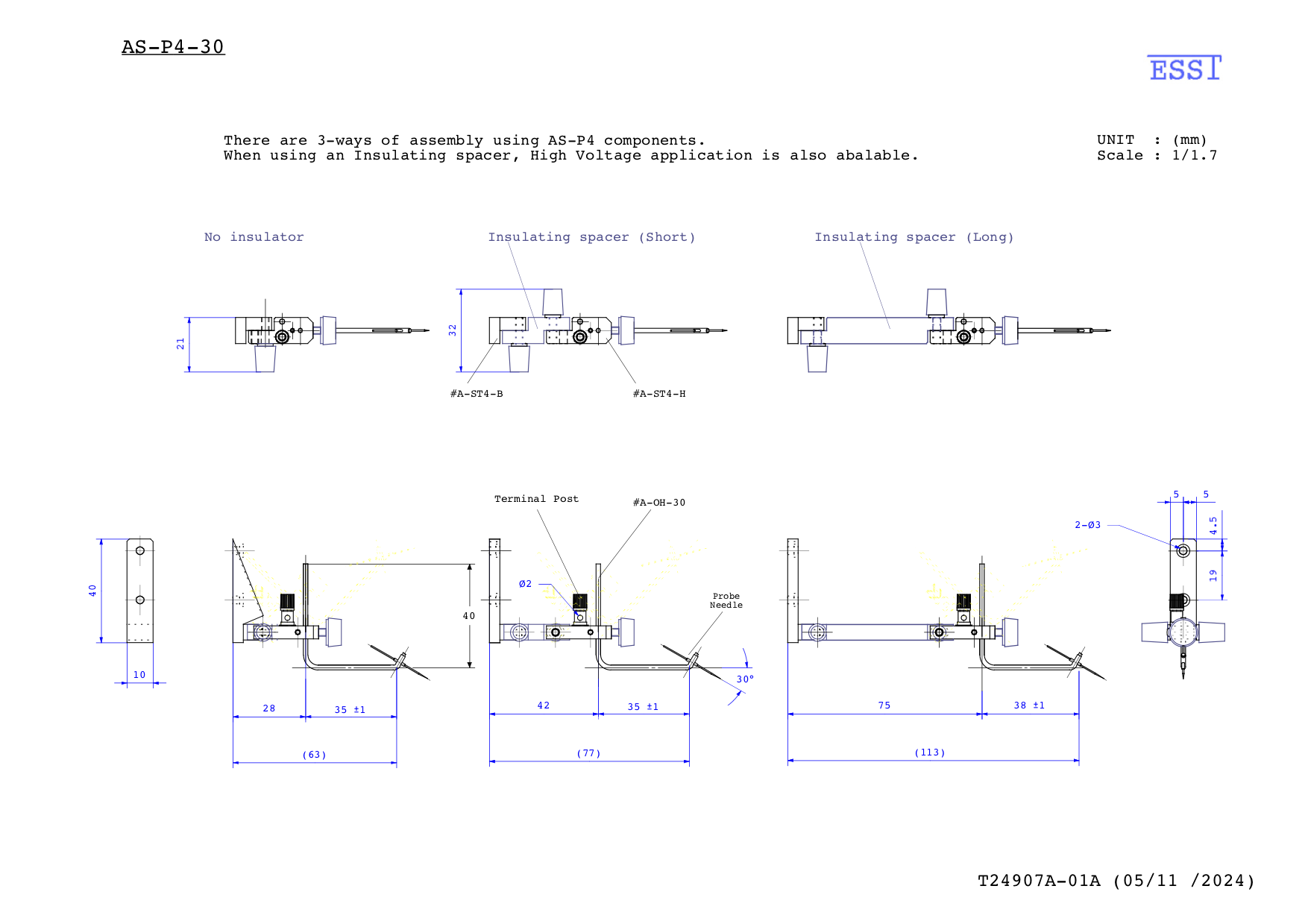

AS-P1 draft AS-P3 draft AS-P4 draft
AS-P1 AS-P3 AS-P4 AS-P4-30


●カタログ

ダウンロード (Rev. /2020/05/15)
