マニュアルポジショナー　XYZ100-E型
(Manual Positioner　XYZ100-EL／XYZ100-ER)

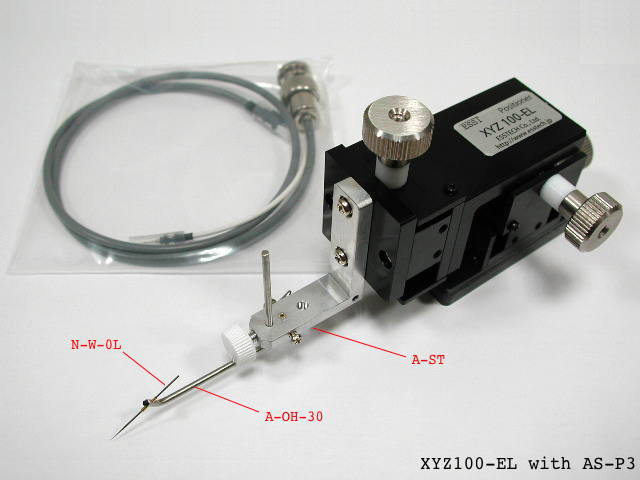

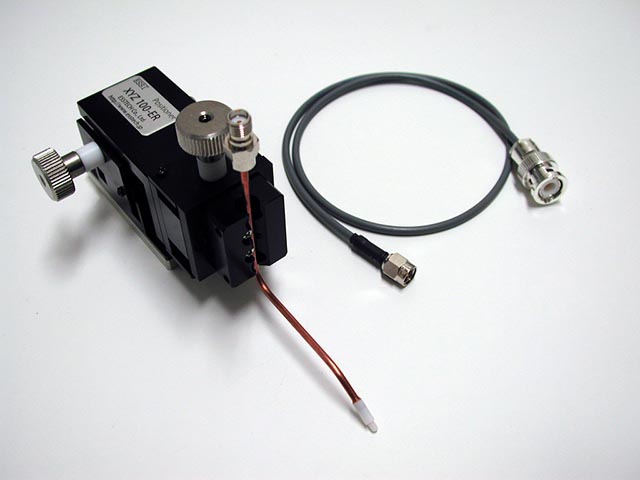

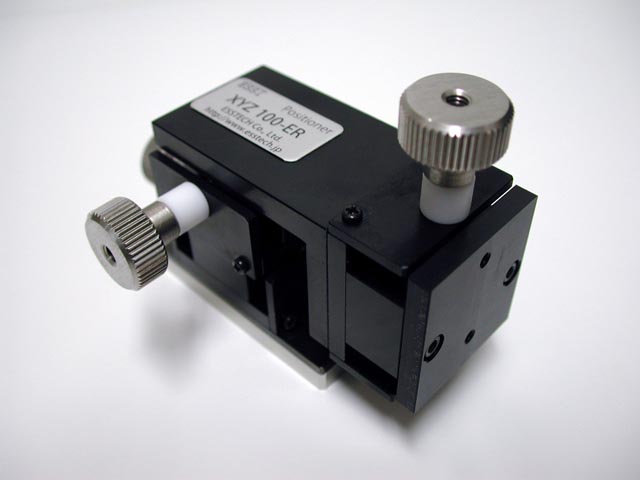

XYZ100-ER/EL型　標準本体	XYZ100-EL　+ AS-P1	XYZ100-ER + AS-C1

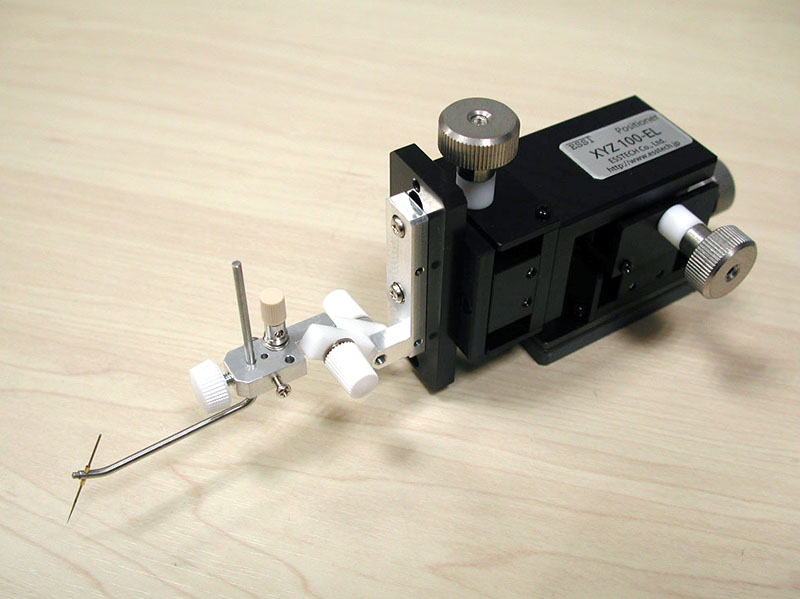

XYZ100-EL/ER+AS-D1	XYZ100-EL + S-TH + AS-P4	XYZ100-EL + AS-C5

●概要 (Overview)

コストパフォーマンスを重視したマニュアルポジショナーです。
左右微動ノブの取り付け方向によりL型とR型がございます。
各種取付ヘッドオプションをご参照ください。

●仕　様 (Physical specifications)

項　　目	仕　様　値	備　　考
型　式	XYZ100-ER XYZ100-EL	水平ノブ位置：右　　※最下ノブ側より見て水平ノブ位置：左
微動範囲	12mm（±6mm）	-----
ピッチ（分解能）	P=0.5mm　(<0.05mm)	※分解能は位置決め精度の実績的な目安です
高さ寸法	(53.4mm)	-----
重量	約290g	-----
固定用ベース	30mm x 60mm、1.6kgf	標準（フェライト磁石）
	30mm x 60mm、3.6kgf	強力型（ネオジウム） ※-NMg
	30mm x 60mm、2.1kgf	ON/OFF型（ネオジウム）※-OMg
	30mm x 60mm、	真空吸着型 ※-Vac
価　格	（オープン）　誠にお手数ですがお問い合わせください。
補　足	性能改善のため、外観や委細仕様を修正する場合がございます。予めご了承ください。

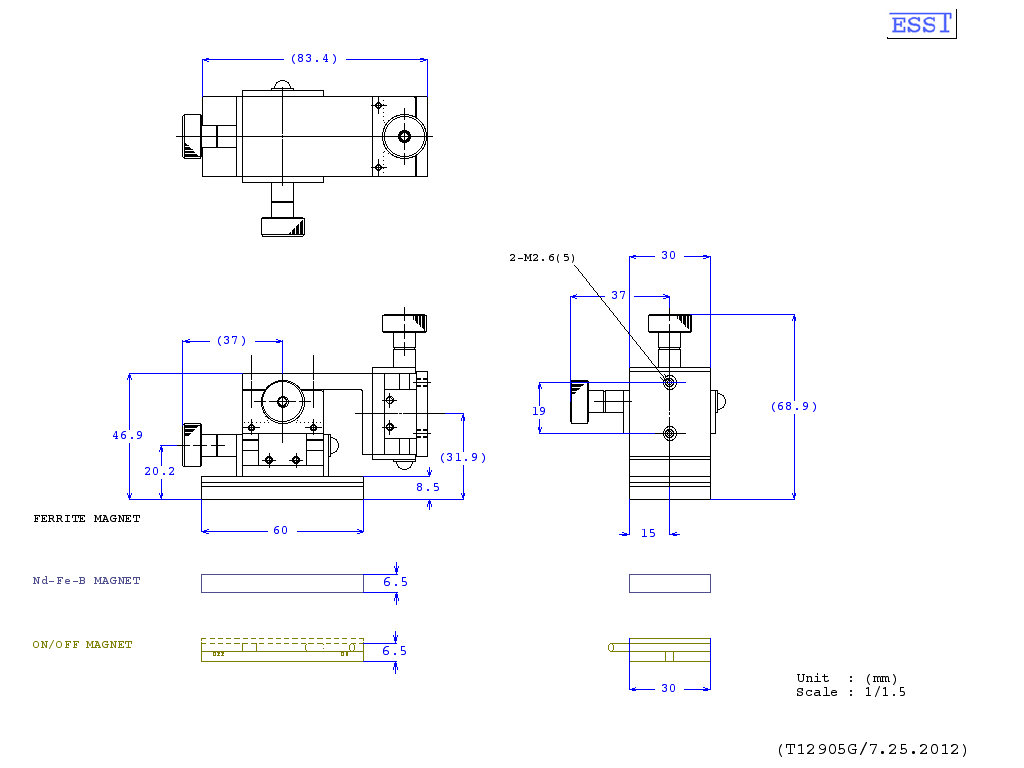

●外形寸法図 (Dimension drawing)

●オプション (Optional parts)

マニュアルポジショナー用のプローブセットです。
オープンタイプ、同軸タイプ、ディバイドタイプがございます。

●オープンプローブセット　（AS-P1～P4）

オープン型プローブヘッドを取付ける標準構成です。

[構成]
・オープンアーム取付ブラケット　A-ST
・オープンアーム　A-OH
・プローブニードル　N-W-0L タングステン／先端半径12um
・接続ケーブル(BNCプラグ-電極ピン L=0.5m）
・他　PTFEニードル絶縁筒、配線用電極端子（一式）

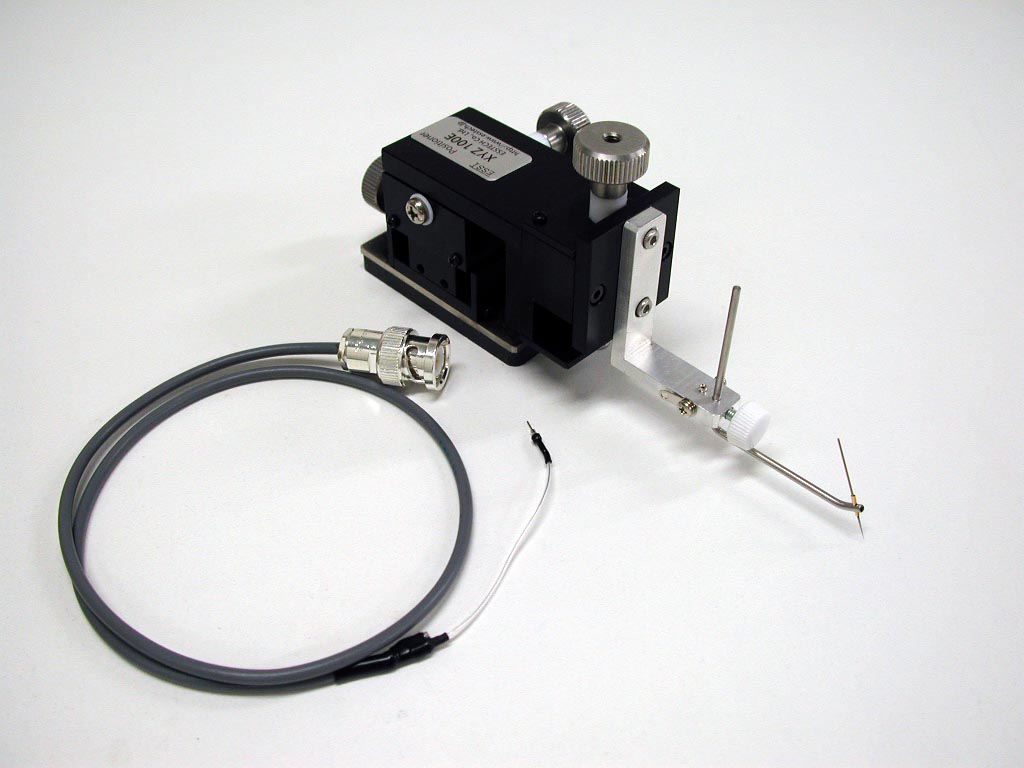

XYZ100-E+AS-P1

●同軸プローブセット　（AS-C1～C5）

RFやシールドが必要なアプリケーションの場合に
ご利用いただけます。

[構成]
・同軸アーム(A-C1、A-C2、,A-C3)
・同軸アーム取付ブラケット　A-SQ
・中継ケーブル（BNC-SMA [Z=50Ω] ,L=0.5m)

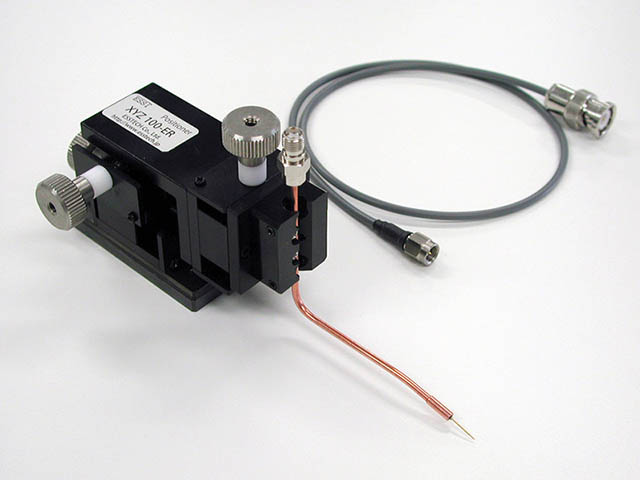

XYZ100-E+AS-C1

XYZ100-E+AS-C2

●ディバイドプローブ（複合構成）

シングルエンドでの高周波／パルス印加が手軽に行えます。

[構成例]
・オープンプローブセット　AS-P1
・同軸プローブセット　AS-C1
・GNDブリッジ用キット　 A-GB
・プローブニードル　 N-W－0L

構成例

●ケルビンプローブセット　AS-K1/AS-K２

電極パッドに同時に２本の針立てを行うためのセットです。
[構成]
・同軸アーム　A-K-30（先端ピッチ30um）　または　A-K-50（先端ピッチ50um）×1
・同軸アーム取付ブラケット　A-SQ　×1
・中継ケーブル（片側SMAオス/片側BNCオス［Z=50Ω］/L=0.5m）　×2

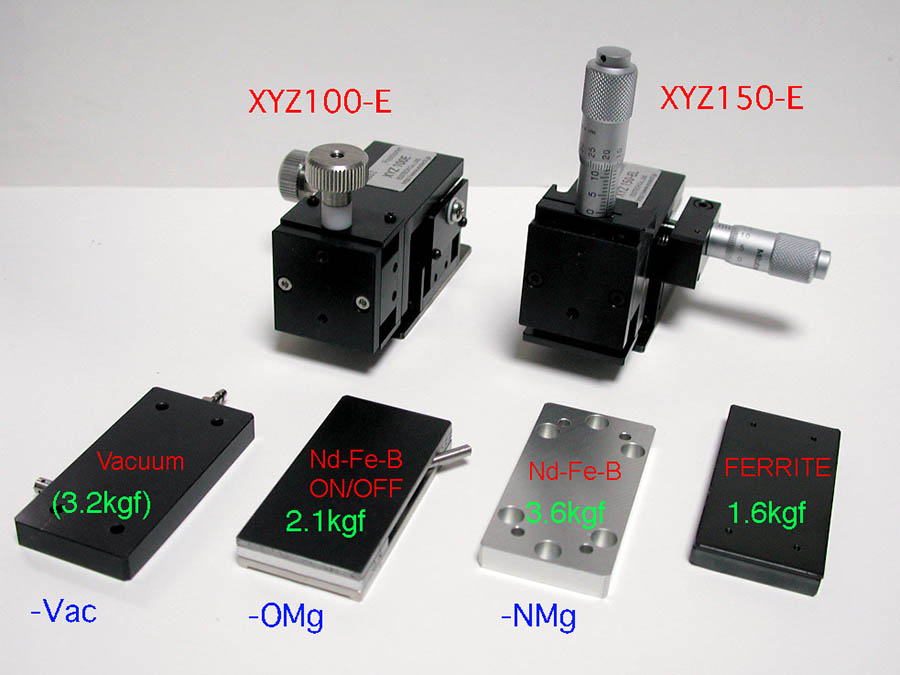

●マグネット(固定ベース）

［標準］　標準装備の異方性フェライト磁石です。　保持力：1.6kgf
[強力タイプ] 型式：-NMg 　Nd磁石を用いて保持力を２倍以上に強めています。　保持力：3.6kgf 　型式例：XYZ100-ER-NMg	XYZ100-ER-NMg

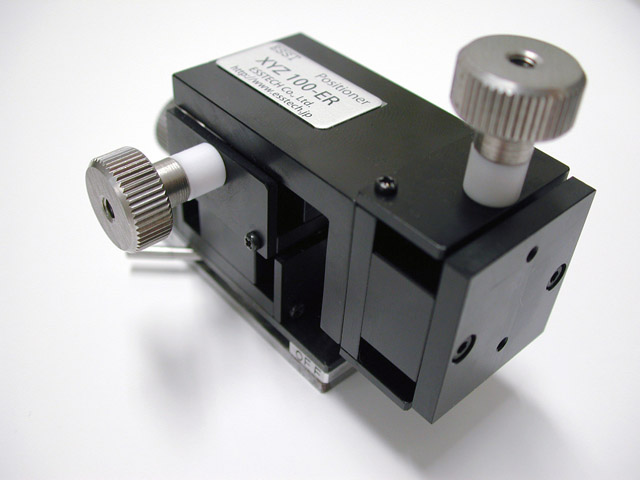

[ON/OFF磁石タイプ]　型式：-OMｇ　薄型のON/OFF式マグネットです。　保持力：2.1kgf 　型式例：XYZ100-EL-OMｇ	XYZ100-ER-OMg

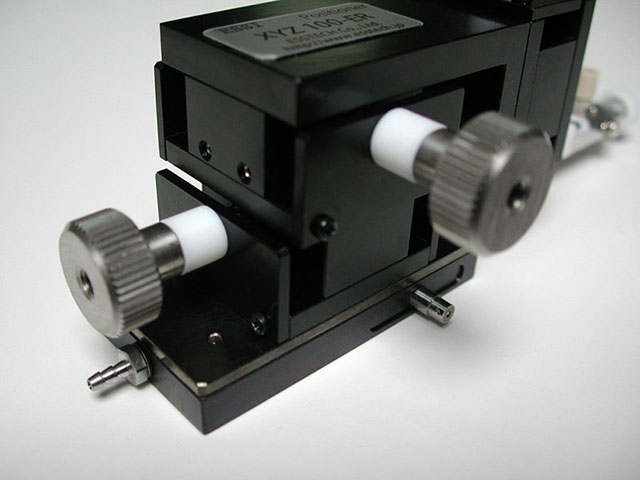

［真空吸着タイプ]　型式：-Vac 　ワンタッチON/OFF式の真空吸着型ベースです。　保持力：3.2kgf （標準真空ポンプ、プラティン使用時）　型式例：XYZ100-EL-Vac

●ポジショナー用アクセサリー(Spacers for positioner)

水平・垂直方向の固定位置を移動させることができるスペーサ
をはじめ、各種ご用意しております。
　・多穴ホルダー（S-TH）
　・スパン延長用スペーサ（S-SE-30/50)
　・２連実装用スペーサ（S-IP-D、A-Mg-D)

多穴ホルダー装着例

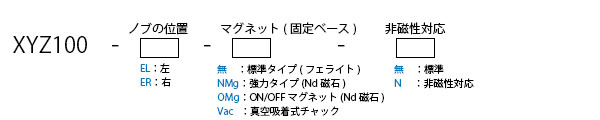

●型式選定表

＜例＞
XYZ100-EL-N（ノブが左、マグネット標準タイプ（フェライト）、非磁性対応）
XYZ100-ER-OMg　（ノブが右、ON/OFFマグネット）

●カタログ

ダウンロード
